Назначение соединителя

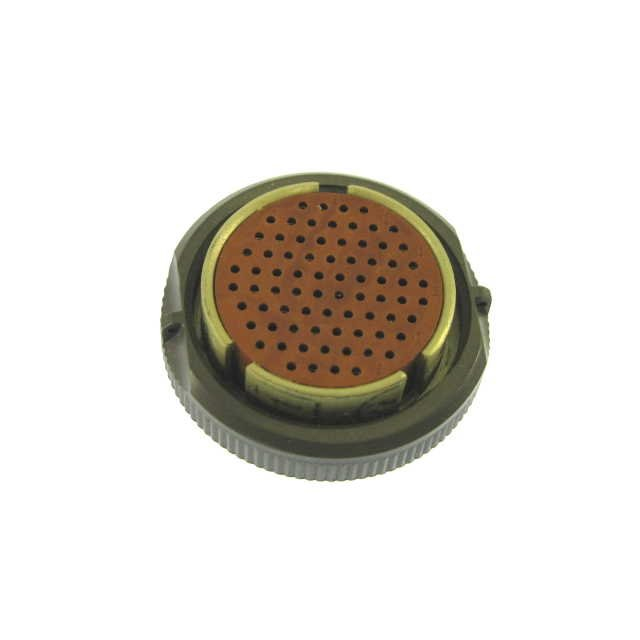

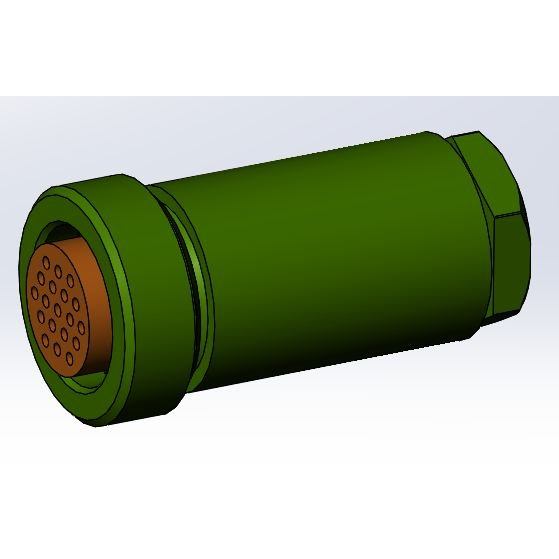

СНЦ13-19/12Р-11-В 2015 от производителя Элекон представляет собой цилиндрический низкочастотный миниатюрный соединитель всеклиматического исполнения. Изделие предназначено для надежного соединения электрических цепей в составе электро- и радиоаппаратуры. Основная задача соединителя — обеспечение стабильного электрического контакта при передаче сигналов и питания между отдельными узлами и блоками оборудования.

Конструкция относится к категории розеток кабельных без кожуха с индексом 11. Такое исполнение предполагает монтаж на кабель и применение в условиях, где требуется компактность и устойчивость к внешним воздействиям. Соединитель востребован в тех случаях, когда необходимо быстрое и надежное сочленение и расчленение цепей без применения специализированного инструмента.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели и подтверждённые техническими данными производителя.

• Количество контактов — 19.
• Условный размер корпуса — 12.
• Индекс исполнения — 11, что соответствует кабельной розетке без кожуха.
• Рабочее напряжение — до 140 В.
• Род тока — постоянный, переменный с частотой до 3 МГц, а также импульсные токи.
• Сопротивление на контактах — не более 45 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Устойчивость к повышенной влажности — до 100 процентов при температуре плюс 35 градусов Цельсия.
• Работоспособность при пониженном давлении — до 1,3 умноженное на 10 в минус одиннадцатой степени Паскаля.
• Минимальная наработка — 2000 часов.
• Ресурс по циклам сочленения-расчленения — 250 циклов.
• Срок сохраняемости — 15 лет.
• Способ монтажа — пайка.
• Тип соединения — резьбовое.
• Поляризация — трёхшпоночная.
• Установка изолятора — многопозиционная.

Конструктивные и эксплуатационные особенности

Применение и совместимость

Соединитель применяется в электро- и радиоаппаратуре, где требуется передача сигналов и питания по 19 цепям. Резьбовое соединение обеспечивает механическую фиксацию и препятствует самопроизвольному расчленению под воздействием вибрации. Трёхшпоночная поляризация исключает неправильное взаимное положение ответных частей и снижает риск повреждения контактов при сочленении.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать изделие в широком спектре условий. Подтверждённый диапазон температур от минус 60 до плюс 85 градусов Цельсия охватывает как холодные, так и нагретые среды. Устойчивость к влажности до 100 процентов при плюс 35 градусах Цельсия и работа при пониженном давлении делают модель пригодной для аппаратуры, эксплуатируемой в сложных атмосферных условиях.

Низкое сопротивление контактов не более 45 мОм и высокое сопротивление изоляции не менее 5000 МОм обеспечивают стабильность электрических параметров. Совокупность этих характеристик подтверждает пригодность соединителя для ответственных цепей в составе миниатюрной радиоэлектронной аппаратуры.

Изготовление и качество

Производитель Элекон выпускает данную модель с 2015 года. Система менеджмента качества предприятия соответствует требованиям ГОСТ Р ИСО 9001-2015, что подтверждает контроль процессов производства и стабильность выпускаемой продукции. Артикул изделия — 7719, категория — СНЦ131.

Многопозиционная установка изолятора и пайка при монтаже определяют сферу применения соединителя: он подходит для стационарного и подвижного оборудования, где важны компактные размеры, надежность контакта и длительный срок службы. Заявленный ресурс в 2000 часов наработки и 250 циклов сочленения-расчленения позволяет использовать изделие в составе аппаратуры с умеренной частотой коммутаций.
