Назначение и область применения

Соединитель СНЦ13-19-В (СНЦ13-19/12Р-11-В) относится к серии цилиндрических низкочастотных соединителей, предназначенных для коммутации электрических цепей постоянного, переменного и импульсного токов. Изделие применяется для соединения и разъединения электрических цепей в различных видах электронной и радиоэлектронной аппаратуры, где требуется надёжный разъёмный контакт при ограниченных габаритах монтажного пространства.

Конструктивное исполнение предусматривает герметичную приборную вилку и негерметичную кабельную розетку, что позволяет использовать соединитель как для внутреннего монтажа в корпусах оборудования, так и для подключения внешних кабельных линий. Соединитель подходит для работы в условиях всеклиматического исполнения и сохраняет заявленные характеристики при длительной эксплуатации.

Конструктивные особенности и технические параметры

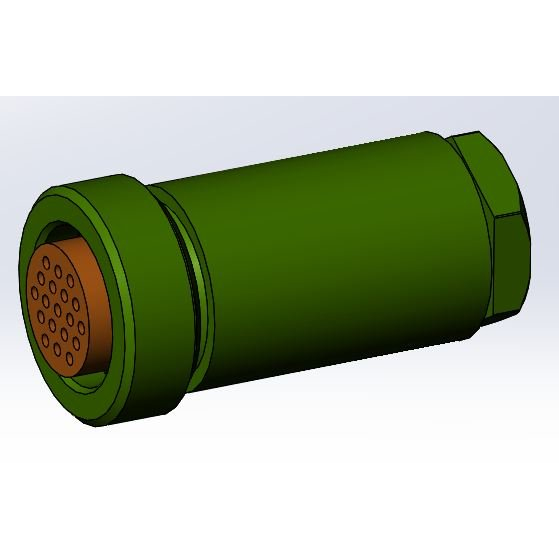

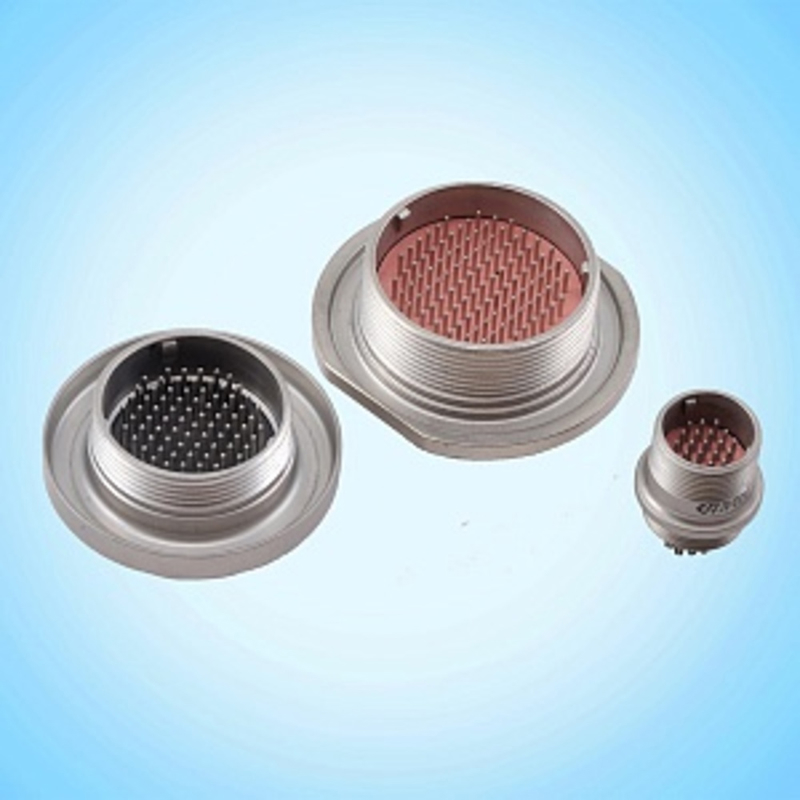

Соединитель СНЦ13-19-В выполнен в цилиндрическом миниатюрном корпусе с высокими показателями герметичности. Изделие имеет следующие конструктивные характеристики:

• Тип соединителя: цилиндрический, миниатюрный, высокогерметичный
• Количество контактов: 19
• Условный размер корпуса: 12
• Способ сочленения: резьбовое соединение
• Поляризация корпуса: трёхшпоночная, исключающая ошибочное соединение с несовместимыми ответными частями
• Покрытие контактов: штыри — никель, гнёзда — золото

Трёхшпоночная поляризация корпуса обеспечивает защиту от несанкционированного или ошибочного сочленения с разъёмами других типов и модификаций. Резьбовой способ фиксации гарантирует стабильное контактное усилие и устойчивость к вибрационным воздействиям. Применение золотого покрытия гнёзд и никелевого покрытия штырей обеспечивает низкое переходное сопротивление и защиту контактных поверхностей от окисления.

Нормативная документация и гарантийные обязательства

Соединители СНЦ13-19-В изготавливаются в соответствии с действующими техническими условиями, в числе которых НКЦС.434410.106 ТУ и ГЕ0.364.245 ТУ. Указанные нормативные документы регламентируют требования к конструкции, электрическим параметрам, климатическому исполнению и методам контроля качества изделий.

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления, что подтверждает длительную сохраняемость изделия до момента ввода в эксплуатацию. Гарантийная наработка установлена в двух режимах эксплуатации:

1. 2000 часов — во всех режимах эксплуатации
2. 130000 часов — в облегчённом режиме

Данные показатели позволяют применять соединитель в аппаратуре длительного использования, включая стационарное промышленное оборудование и системы, требующие редкого обслуживания. Артикул изделия — 7715, категория каталога — СНЦ131.
