Назначение соединителя СНЦ13-19-В

Соединитель СНЦ13-19-В, также обозначаемый как СНЦ13-19/12Р-11-В, представляет собой цилиндрический низкочастотный электрический соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, а также в импульсных системах. Конструкция разработана с учётом всеклиматического исполнения, что допускает эксплуатацию в широком диапазоне внешних условий.

Соединитель обеспечивает коммутацию электрических цепей, проводов, кабелей и узлов в составе электронной и радиоэлектронной аппаратуры. Изделие относится к категории СНЦ131 и применяется там, где требуется надёжное разъёмное соединение с защитой от воздействия внешней среды. Высокогерметичное исполнение вилки позволяет использовать соединитель в аппаратуре, чувствительной к попаданию влаги и загрязнений.

Подтверждённые особенности конструкции и технические параметры

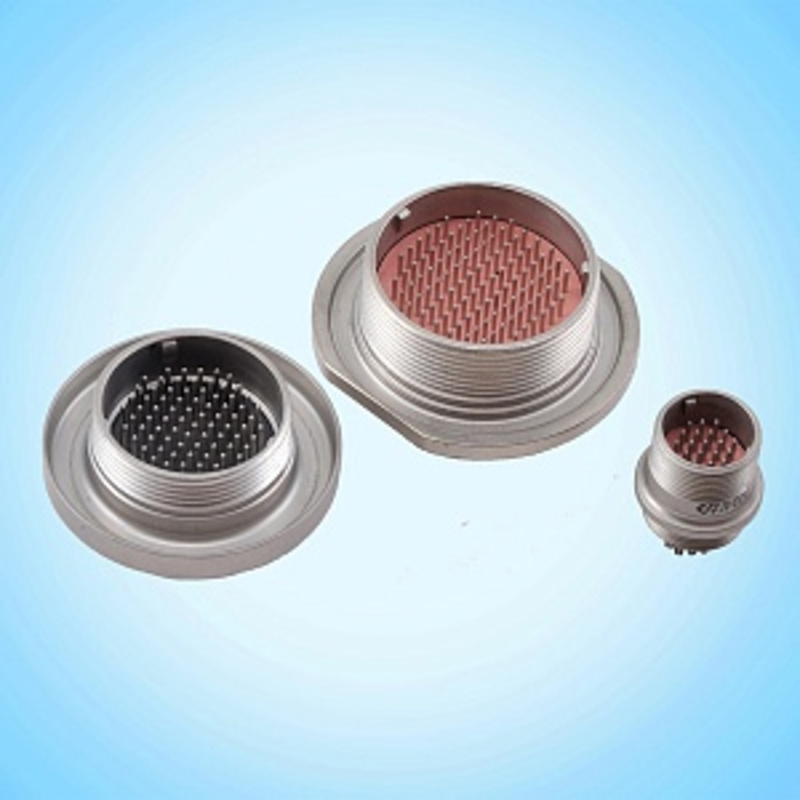

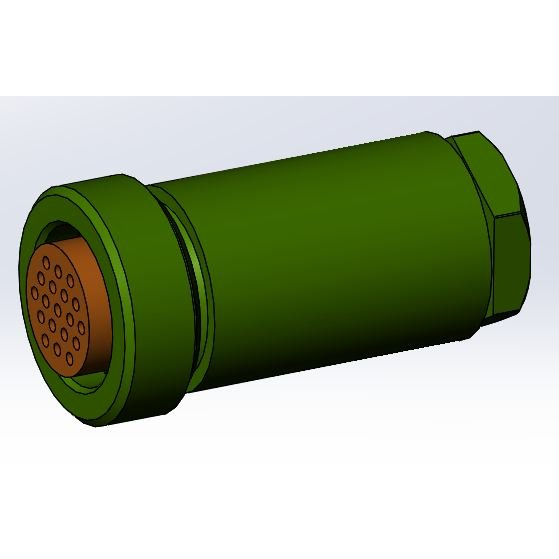

Соединитель имеет цилиндрическую форму и относится к низкочастотным высокогерметичным разъёмам. Количество контактов — 19. Условный размер корпуса — 12. Конструктивное исполнение — вилка герметичная или розетка негерметичная. Возможны варианты с прямым кожухом.

Основные технические параметры изделия:

• Рабочая частота — до 3 МГц.
• Способ крепления — сварка.
• Поляризация — трёхшпоночная, исключающая ошибочное соединение с несоответствующими ответными частями.
• Покрытие штыревых контактов — никель.
• Покрытие гнездовых контактов — золото.

Трёхшпоночная поляризация выполняет функцию механической защиты от неправильной стыковки. Сварное крепление обеспечивает фиксированное соединение с кабельной сборкой в условиях вибрации и механических нагрузок. Комбинация никелевого покрытия штырей и золотого покрытия гнёзд направлена на стабильность переходного сопротивления и устойчивость контактных пар к окислению.

Применение и эксплуатационные показатели

Соединители СНЦ13 применяются для соединения и разъединения электрических цепей, проводов, кабелей и узлов в различных типах электро- и радиоаппаратуры. Герметичное исполнение вилки обеспечивает защиту контактной группы от внешних факторов при эксплуатации в составе блоков и приборов, работающих в сложных климатических условиях.

Изделие рассчитано на длительное хранение и эксплуатацию. Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Гарантийная наработка достигает 2000 часов в обычных условиях эксплуатации. В облегчённых режимах показатель увеличивается до 130000 часов.

Приёмка и комплектация

Соединитель поставляется с приёмкой «5». Приёмка «5» означает, что изделие прошло контроль качества изготовителя и соответствует требованиям, предъявляемым к продукции данного типа для поставки потребителю. В комплектацию входит соединитель в заявленном конструктивном исполнении. Название модели и артикул 7714 фиксируются в сопроводительной документации без изменений.

Изделие предназначено для установки в составе аппаратуры, где требуется цилиндрический низкочастотный разъём на 19 контактов с условным размером корпуса 12. При выборе ответной части необходимо учитывать тип исполнения — герметичная вилка или негерметичная розетка, а также вариант кожуха.
