Назначение и область применения

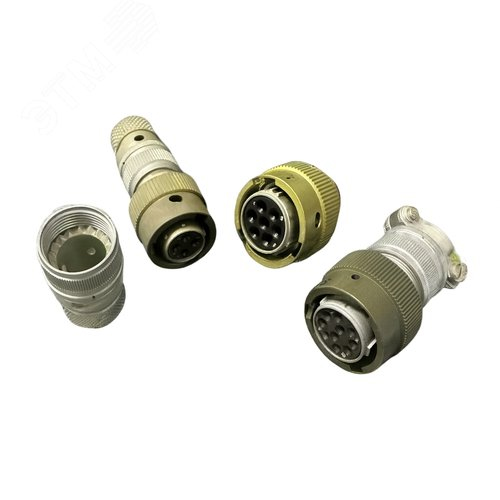

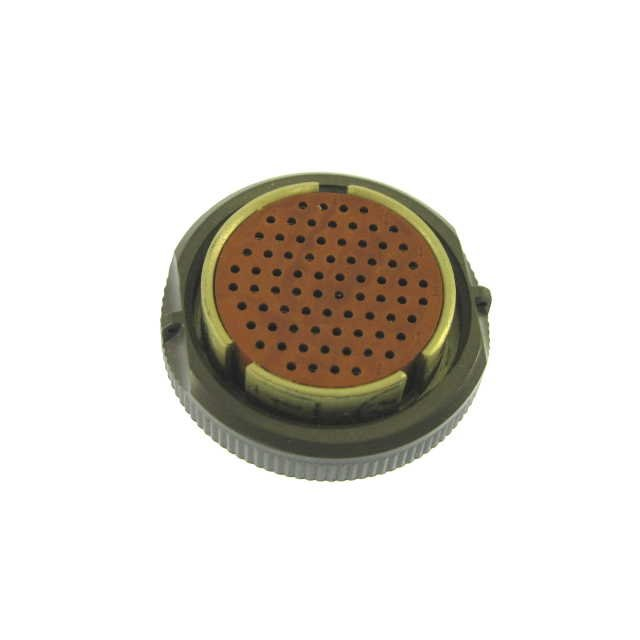

СНЦ13-19-В розетка с/к представляет собой цилиндрический низкочастотный миниатюрный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Изделие относится к серии СНЦ13 и используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Соединитель рассчитан на внутренний монтаж с резьбовым соединением. Розетки серии СНЦ13 являются негерметичными, что определяет их применение внутри корпусов приборов и оборудования, где не требуется защита от проникновения влаги или газов со стороны монтажной части. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне внешних условий, включая пониженные и повышенные температуры окружающей среды.

Приемка «5» подтверждает соответствие изделия установленным требованиям при проведении приёмо-сдаточных испытаний и допускает его использование в составе серийной аппаратуры.

Технические характеристики

Соединитель СНЦ13-19-В имеет следующие подтверждённые параметры:

• Количество контактов: 19
• Тип сочленения: резьбовое
• Поляризация корпуса: трехшпоночная и многопозиционная установка изолятора, предотвращающая несанкционированное соединение с другими разъёмами
• Покрытие контактов: гнезда — золото
• Максимальная токовая нагрузка на контакт: до 2 А, суммарная на соединитель — от 10 до 80 А
• Максимальное рабочее напряжение: 140 В
• Сопротивление контактов: не более 45 мОм
• Рабочая температура: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия

Диаметр корпуса для СНЦ13-19 обычно составляет 12 мм. Конструкция предусматривает резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей и защиту от самопроизвольного рассоединения при вибрационных и механических воздействиях.

Конструктивные особенности

Соединители серии СНЦ13 относятся к категории высокогерметичных изделий. При этом вилки СНЦ13 являются герметичными, а розетки — негерметичными, что следует учитывать при компоновке аппаратуры. Крепление приборных вилок осуществляется сваркой.

Трехшпоночная поляризация и многопозиционная установка изолятора исключают ошибочное сочленение с разъёмами, имеющими иное расположение ключей и контактов. Это особенно важно в многоконтактных системах, где неправильное подключение может привести к выходу оборудования из строя.

Покрытие контактов-гнёзд золотом обеспечивает стабильное переходное сопротивление и устойчивость к коррозии на протяжении всего срока службы. Сопротивление контактов не превышает 45 мОм, что гарантирует низкие потери сигнала в низкочастотных цепях и цепях управления.

Применение в аппаратуре

Соединители СНЦ13-19 используются для внутреннего монтажа в блоках питания, измерительной технике, системах автоматики, связном оборудовании и других видах радиоэлектронной аппаратуры. Изделие обеспечивает многократное соединение и разъединение электрических цепей при техническом обслуживании, ремонте и замене съёмных модулей.

Рабочий диапазон температур от минус 60 градусов Цельсия до плюс 85 градусов Цельсия и всеклиматическое исполнение позволяют применять соединитель в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на открытых площадках под укрытием и в транспортных средствах. Артикул изделия — 7716, категория — СНЦ131.
