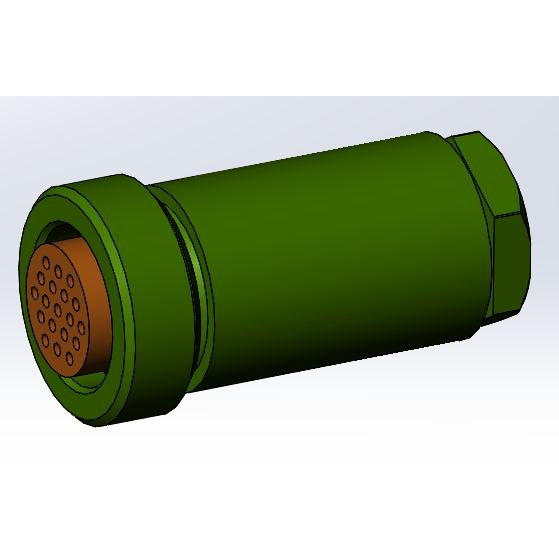

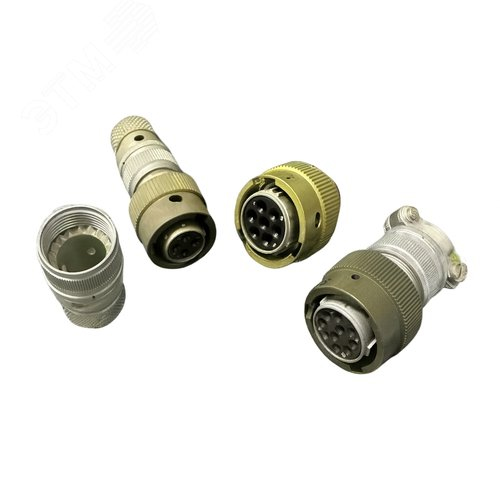

СНЦ13-19-В: 19-контактный цилиндрический разъём для надёжных электрических соединений

СНЦ13-19-В — цилиндрический низкочастотный соединитель серии СНЦ13, рассчитанный на создание устойчивых разъёмных соединений в электрических цепях аппаратуры, кабельных сборках и приборных системах. Исполнение с 19 контактами подходит для передачи нескольких сигнальных и питающих линий через компактный унифицированный интерфейс.

Назначение разъёма СНЦ13-19-В

Соединители СНЦ13 применяют в цепях постоянного, переменного и импульсного тока. Для переменного тока допускается работа на частотах до 3 МГц. Такие разъёмы востребованы в радиоэлектронной аппаратуре, измерительных комплексах, средствах связи, системах управления и другом оборудовании, где важны стабильность контакта и защита от ошибочного подключения.

Маркировка «19» указывает на количество контактов. Буква «В» в обозначении части соединителя означает вилку, а заключительная «В» в полном обозначении обычно относится ко всеклиматическому исполнению. Конкретную расшифровку следует сверять с полным кодом изделия и технической документацией на выбранную модификацию.

Конструктивные особенности

СНЦ13-19-В относится к миниатюрным многоконтактным разъёмам с цилиндрическим корпусом. Для серии характерно резьбовое сочленение: при соединении вилка и ответная часть фиксируются резьбой, что снижает риск самопроизвольного рассоединения при вибрациях и механических воздействиях.

Основные конструктивные решения серии:

• 19 контактов для многолинейного подключения.

• Трёхшпоночная поляризация корпуса.

• Многопозиционная установка изолятора.

• Защита от неправильного сочленения разъёмов одинакового типоразмера.

• Никелевое покрытие штырей и золотое покрытие гнезд в типовых исполнениях серии.

• Возможность использования в составе приборных и кабельных соединений.

Например, СНЦ13-19-В может использоваться для подключения кабельной линии к блоку управления: часть из 19 контактов передаёт сигналы датчиков, часть обеспечивает питание исполнительных цепей, а механическая фиксация помогает сохранить соединение в условиях вибрации.

Технические параметры серии

Для соединителей СНЦ13 с 19 контактами характерны следующие ориентировочные параметры, которые зависят от конкретной модификации и технических условий:

Указанные характеристики относятся к распространённым исполнениям серии СНЦ13; перед проектированием необходимо сверить параметры именно той модификации СНЦ13-19-В, которая будет применяться в изделии.

Преимущества применения

Разъём СНЦ13-19-В выбирают, когда требуется совместить многоконтактность, механическую прочность и устойчивость электрического соединения. Среди ключевых преимуществ:

• Компактное размещение 19 контактов в цилиндрическом корпусе.

• Надёжная резьбовая фиксация соединяемых частей.

• Поляризация, препятствующая некорректному подключению.

• Пригодность для эксплуатации при широком диапазоне температур.

• Использование в цепях постоянного, переменного и импульсного тока.

• Долговечность при многократных циклах соединения и разъединения.

Где используют СНЦ13-19-В

СНЦ13-19-В может применяться в промышленной автоматике, аппаратуре связи, измерительных установках, радиоэлектронных устройствах, испытательных стендах, системах контроля и управления. Соединитель удобен в тех случаях, когда оборудование требует сервисного разъёмного подключения кабеля, а конструкция должна исключать случайное отсоединение или неверную ориентацию при монтаже.

При подборе важно учитывать полное обозначение разъёма: тип контактной части, условный размер корпуса, вариант установки, наличие кожуха, климатическое исполнение и требования к герметичности. Это позволяет подобрать СНЦ13-19-В под конкретную электрическую схему и условия эксплуатации.
