СНЦ13-19-В — это тип цилиндрического низкочастотного соединителя, который широко используется в электрических цепях постоянного и переменного тока, а также в импульсных системах. Соединители этой серии предназначены для внутреннего монтажа и имеют всеклиматическое исполнение.

Основные характеристики

• Количество контактов : 19
• Диаметр корпуса : 12 мм
• Максимальная токовая нагрузка :
  • На одиночный контакт: до 2 А
  • Суммарная на соединитель: от 10 А до 80 А
• Максимальное рабочее напряжение : 140 В (амплитудное значение)
• Рабочая токовая нагрузка на каждый контакт : от 0,72 А до 1,05 А
• Сопротивление контактов : не более 45 мОм для соединителей и 90 мОм для изделий перехода
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

Условия эксплуатации

Соединители СНЦ13-19-В могут функционировать в широком диапазоне температур — от -60°С до +85°С. Они также устойчивы к вибрациям и механическим ударам, что делает их подходящими для использования в различных условиях.

Конструкция

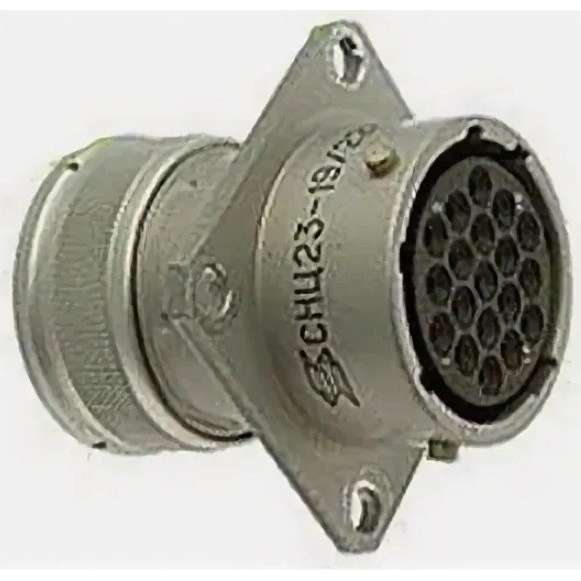

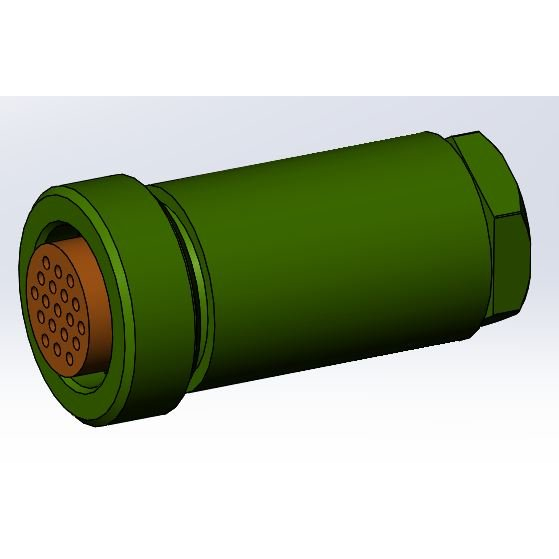

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Крепление вилок осуществляется сваркой, а поляризация корпусов реализована с помощью трехшпоночной системы, что предотвращает несанкционированное соединение с другими разъемами.Покрытие контактов выполнено из никеля для штырей и золота для гнезд, что обеспечивает надежность и долговечность соединений.

Применение

СНЦ13-19-В используется в электронике, радиоаппаратуре и контрольно-измерительных приборах. Эти соединители обеспечивают надежное соединение и разъединение электрических цепей, что делает их важным элементом в различных технических системах.
