Назначение и область применения

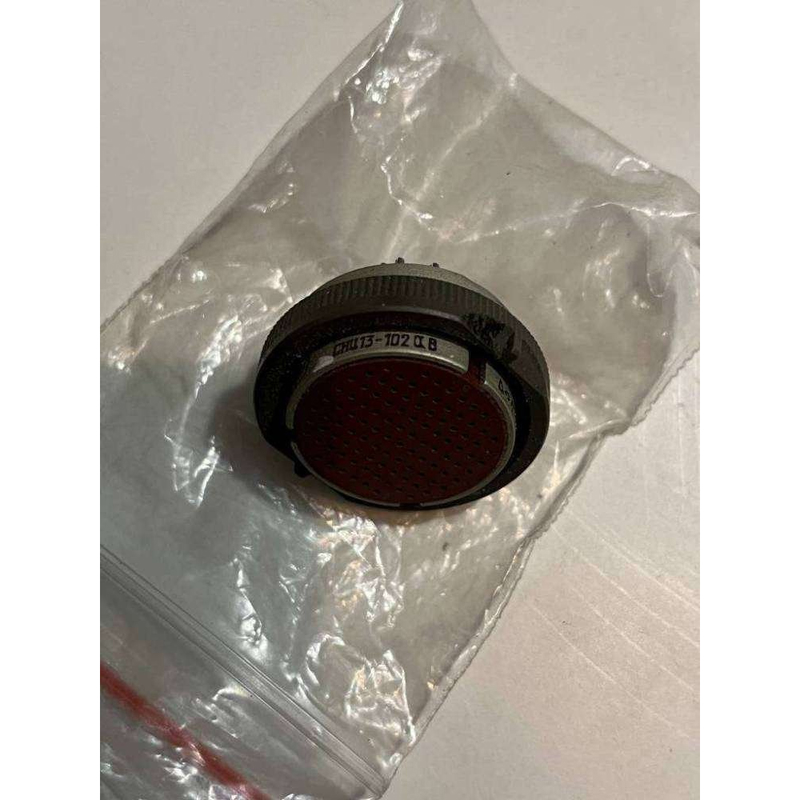

Соединитель СНЦ13-102А-В, также обозначаемый как СНЦ13-102/27В-1-А-В, представляет собой цилиндрический низкочастотный высокогерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях с импульсными токами. Изделие разработано для внутреннего монтажа и ориентировано на применение в аппаратуре, где предъявляются повышенные требования к стабильности электрических соединений и устойчивости к внешним воздействующим факторам.

Разъемы серии СНЦ13 широко применяются в авиационной и космической технике, в оборудовании военного назначения, а также в других отраслях, где необходима высокая надежность коммутации в сложных климатических и механических условиях. Конструкция соединителя обеспечивает сохранение рабочих характеристик при значительных перепадах температур, повышенной влажности, вибрационных и ударных нагрузках.

Технические характеристики и конструктивные особенности

Соединитель СНЦ13-102А-В имеет следующие подтвержденные параметры:

• Тип соединителя: цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов: 102.
• Условный размер корпуса: 27.
• Максимальная токовая нагрузка: от 10 до 80 А на соединитель, 2 А на одиночный контакт.
• Максимальное рабочее напряжение: 140 В.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 85 °C.

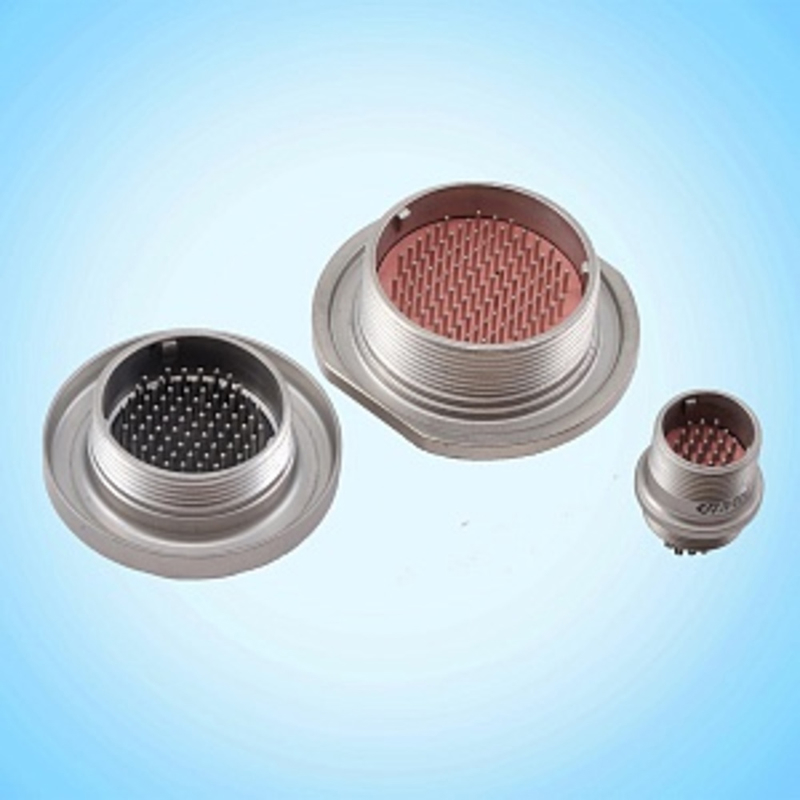

Корпуса соединителей СНЦ13 оснащены трехшпоночной поляризацией, а изоляторы имеют многопозиционную установку. Такое решение исключает возможность ошибочного или несанкционированного сочленения разъемов одинакового диаметра. Изделие может выпускаться как с кожухами, так и без них, что расширяет варианты монтажа в составе различной аппаратуры.

Для повышения надежности электрического контакта штыревые элементы покрыты никелем, а гнездовые контакты имеют золотое покрытие. Это способствует стабильности переходного сопротивления и защите контактных поверхностей от окисления в процессе длительной эксплуатации.

Устойчивость к внешним воздействиям

Соединитель СНЦ13-102А-В сохраняет работоспособность при воздействии комплекса механических и климатических факторов:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 392 м/с².
• Одиночные механические удары с ускорением до 15000 м/с².
• Многократные механические удары с ускорением до 1471 м/с².
• Повышенная влажность: относительная влажность до 100% при температуре плюс 35 °C.

Указанные характеристики подтверждают пригодность изделия для эксплуатации в составе ответственной аппаратуры, работающей в жестких условиях. Приемка изделия соответствует обозначению «5», что определяет установленный порядок контроля качества при поставке.

Монтаж и эксплуатационные указания

Соединитель предназначен для внутреннего монтажа, что предполагает его установку внутри корпусов приборов и блоков с последующей фиксацией согласно конструкторской документации. При монтаже следует учитывать поляризацию корпусов и положение изоляторов, обеспечивающее правильное сочленение ответных частей. Эксплуатация изделия допускается в пределах заявленного температурного диапазона и при соблюдении предельных электрических параметров, указанных в технических характеристиках.

Артикул изделия: 7709. Категория: СНЦ131.
