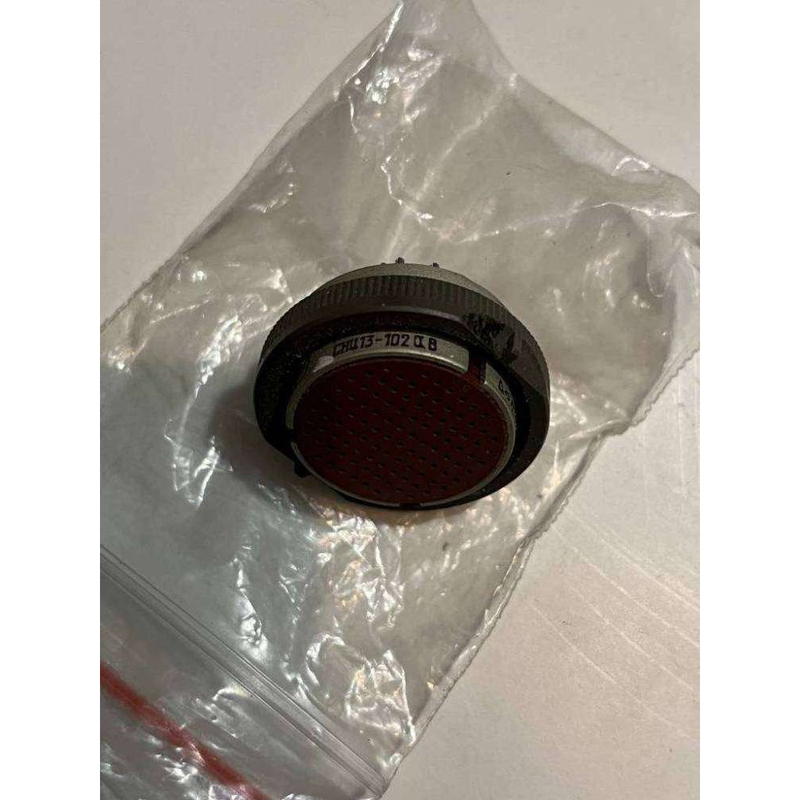

Соединитель СНЦ13-102/27Р-11-а-В (или СНЦ13-102а-В ) представляет собой высокогерметичный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока, а также в импульсных режимах. Этот соединитель был разработан для использования в различных видах электро- и радиоаппаратуры.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, миниатюрный.
• Количество контактов : 102.
• Условный размер корпуса : 27.
• Рабочее напряжение : до 140 В.
• Максимальная токовая нагрузка : 10-80 А, в зависимости от конфигурации.
• Покрытие контактов : штырей - никель, гнезд - золото.
• Крепление : сваркой.

Конструкция и использование

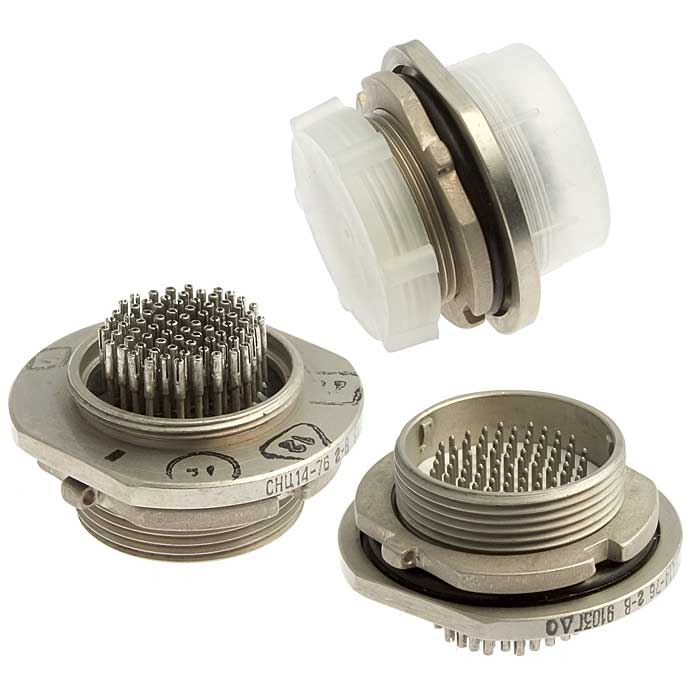

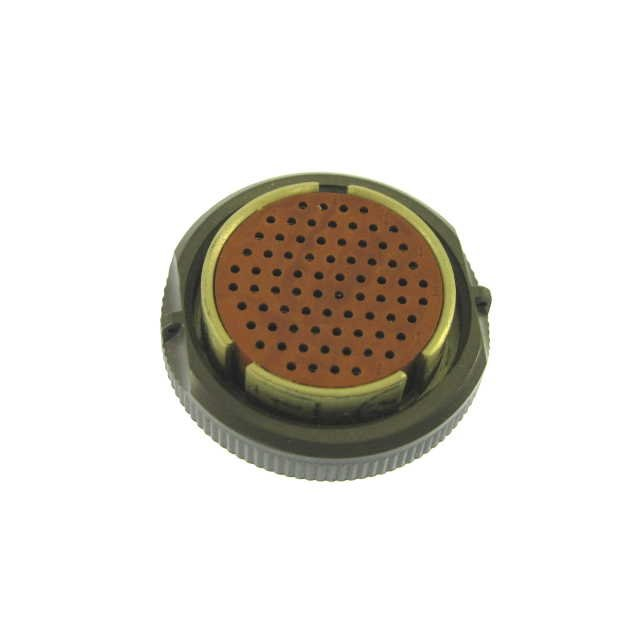

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки или герметичного перехода с двумя кабельными розетка ми. Он имеет трехшпоночную поляризацию и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение разъемов одинакового диаметра. Сочленение осуществляется резьбовым способом, что обеспечивает надежность соединения.

Климатические условия

СНЦ13-102/27Р-11-а-В предназначен для работы в различных климатических условиях, включая температуры от -60 до +85 °C. Разъемы могут выдерживать повышенную влажность и механические нагрузки, что делает их подходящими для использования в сложных условиях эксплуатации.

Гарантийные условия

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Минимальная наработка при всех режимах эксплуатации составляет 2000 часов, а в облегченных условиях — до 130000 часов.
