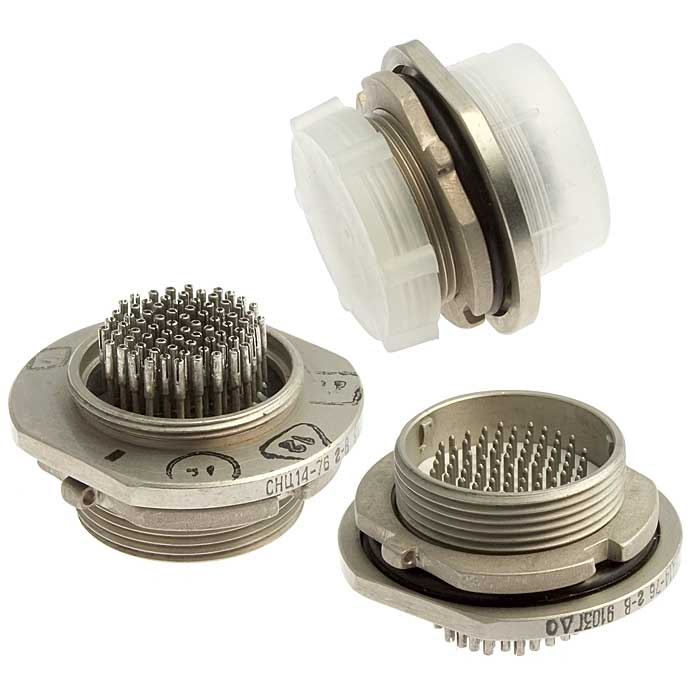

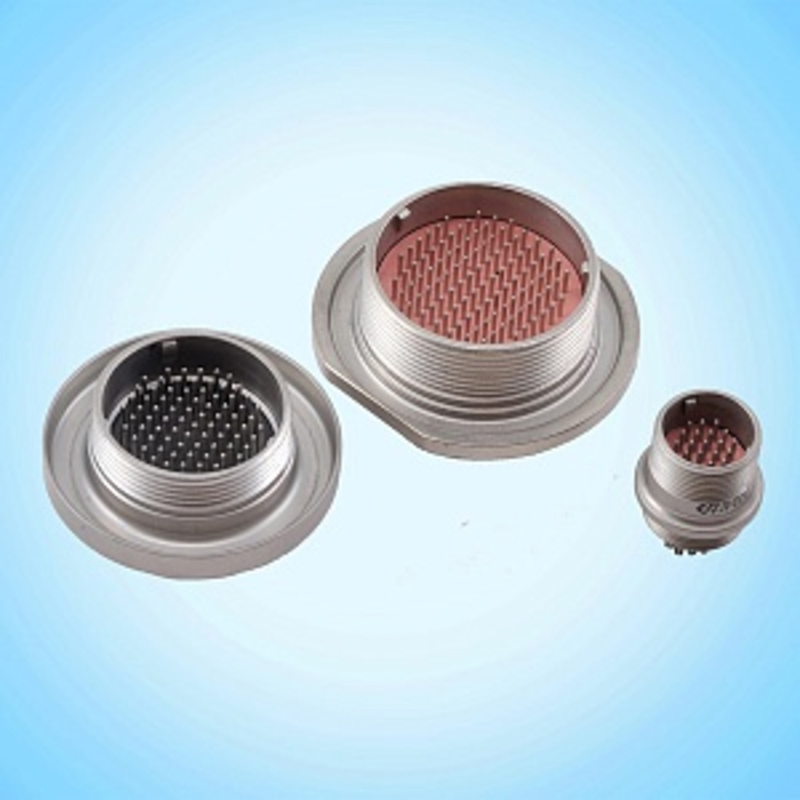

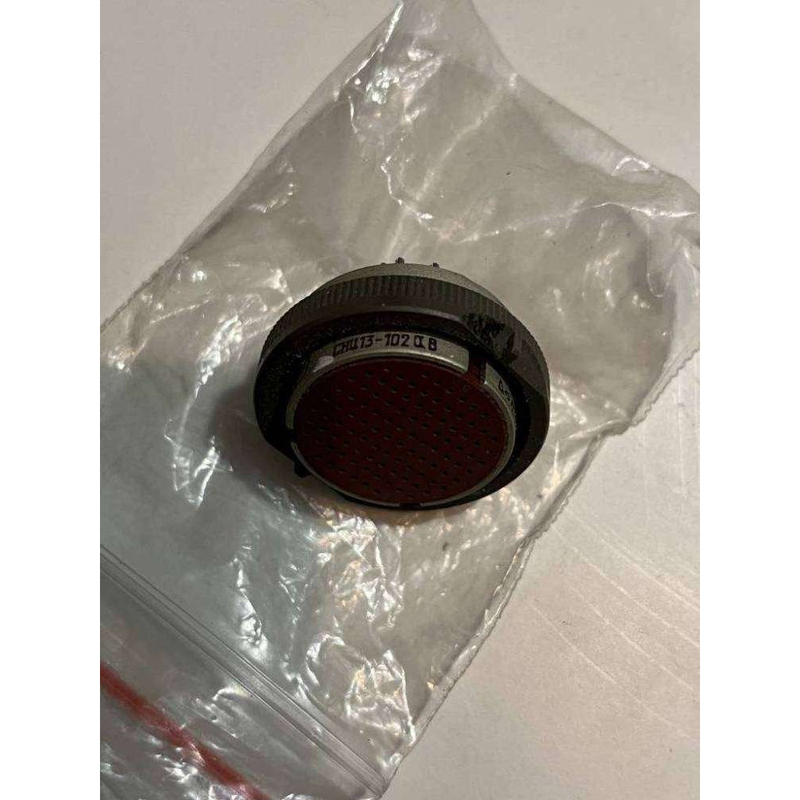

Соединитель СНЦ13-102/27Р-6-а-В (или СНЦ13-102/27р-6-а-в) представляет собой высокогерметичный цилиндрический разъем, предназначенный для работы в электрических цепях. Он был разработан для использования с постоянным и переменным током, включая импульсные режимы, с частотой до 3 МГц.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, миниатюрный.
• Количество контактов : 102.
• Условный размер корпуса : 27.
• Рабочее напряжение : до 140 В.
• Максимальная токовая нагрузка : от 10 до 80 А.
• Рабочая температура : от -60 °C до +85 °C.
• Климатическое исполнение : всеклиматическое, что позволяет использовать соединители в различных условиях.

Конструкция

Соединитель состоит из:

• Герметичной приборной вилки СНЦ13 .
• Негерметичной кабельной розетки СНЦ13 или герметичного перехода с двумя кабельными розетка ми.

Крепление осуществляется сваркой, а соединение – резьбовое. Поляризация корпусов выполнена с помощью трехшпоночной системы, что предотвращает несанкционированное соединение разъемов одинакового диаметра. Контакты покрыты никелем (штырь) и золотом (гнездо), что обеспечивает хорошую проводимость и защиту от коррозии.

Применение

Соединители СНЦ13 широко используются в электронике и радиоаппаратуре, обеспечивая надежное соединение и разъединение электрических цепей. Они находят применение в различных устройствах, требующих стабильного и безопасного подключения.
