Назначение и область применения

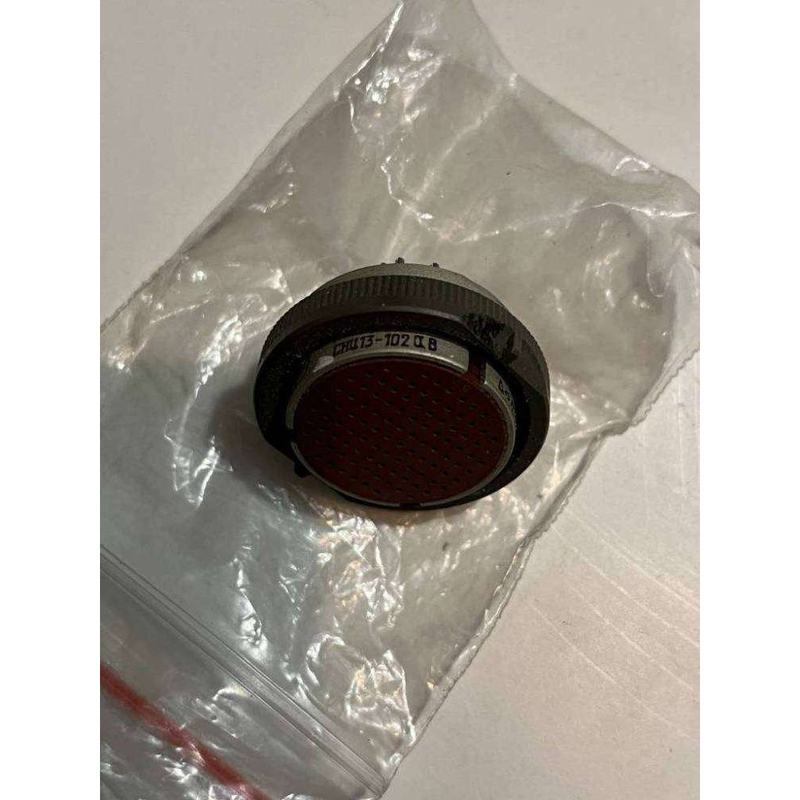

Соединитель СНЦ13-102-Б-В-ВИЛ (СНЦ13-102-27Р-11-Б-В)5 представляет собой приборную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях с импульсными токами. Изделие относится к серии СНЦ131 и используется преимущественно для внутреннего монтажа в составе радиоэлектронной аппаратуры, промышленного оборудования и энергетических установок.

Конструкция соединителя предусматривает возможность эксплуатации в широком диапазоне климатических условий, что позволяет применять его как в отапливаемых помещениях, так и в нестационарных условиях с перепадами температур. Вилка рассчитана на многократные сочленения и расчленения, что делает её пригодной для обслуживаемых узлов и блоков, где требуется периодическое подключение и отключение кабельных сборок.

Технические характеристики

Соединитель СНЦ13-102-Б-В-ВИЛ обладает следующими подтверждёнными параметрами:

• Тип соединителя: СНЦ13
• Количество контактов: 102
• Условный размер корпуса: 27
• Максимальное рабочее напряжение: 140 В
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия
• Сопротивление изоляции: не менее 5 МОм
• Суммарная токовая нагрузка на соединитель: от 10 до 80 А
• Максимальный ток на одиночный контакт: 2 А
• Количество сочленений и расчленений: 250
• Срок сохраняемости: 15 лет

Приведённые значения позволяют оценить ресурс и электрическую надёжность соединителя при использовании в составе аппаратуры с умеренными токовыми нагрузками на каждый контакт. Суммарная нагрузка зависит от схемы распределения токов по контактам и характера нагрузки.

Конструктивные особенности и исполнение

Соединитель выполнен в герметичном исполнении, что обеспечивает защиту внутренних контактов от воздействия влаги и загрязнений. Корпус имеет трёхшпоночную поляризацию, которая исключает неправильное сочленение с ответной частью и предотвращает повреждение контактов при подключении.

Вилка может комплектоваться прямым неэкранированным кожухом для кабельного ввода. Конструкция соединителя соответствует схеме расположения контактов, принятой для типоразмера с условным корпусом 27. Герметизация достигается за счёт применения уплотнительных элементов и заводской заливки, что подтверждает пригодность изделия для внутреннего монтажа в блоках, где требуется стабильная работа при повышенной влажности окружающей среды.

Применение трёх шпоночной системы ориентирования позволяет использовать несколько однотипных соединителей в одном устройстве без риска ошибочного подключения. Контактная группа рассчитана на работу с проводами малого сечения, соответствующими допустимому току одиночного контакта.

Условия эксплуатации и монтажа

Соединитель предназначен для стационарного монтажа внутри приборов и шкафов. При установке следует учитывать суммарную токовую нагрузку и не превышать максимально допустимое рабочее напряжение. Рекомендуется проводить периодический осмотр контактных поверхностей после определённого количества сочленений и расчленений.

Рабочий температурный диапазон от минус 60 до плюс 85 градусов Цельсия позволяет эксплуатировать соединитель в условиях холодного климата и вблизи источников умеренного тепловыделения. Срок сохраняемости 15 лет подтверждает стабильность материалов контактной группы и изоляторов при длительном хранении в заводской упаковке.
