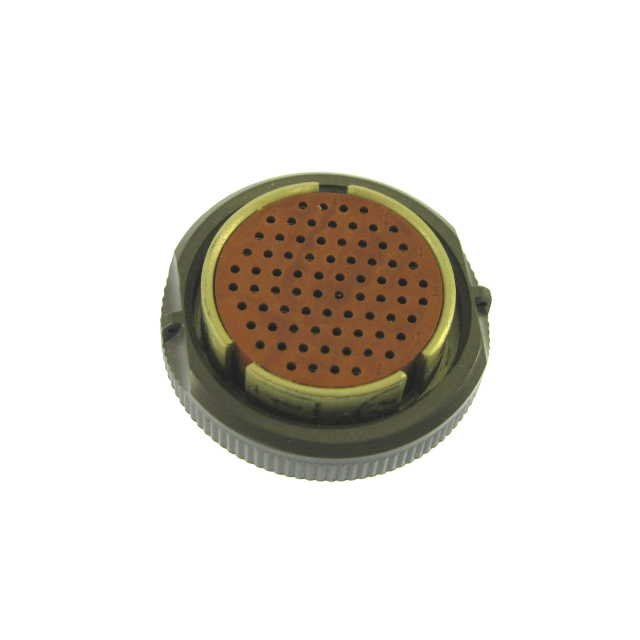

Назначение соединителя СНЦ13-10-В

СНЦ13-10-В розетка с/к представляет собой низкочастотный электрический соединитель, относящийся к серии СНЦ13. Изделие предназначено для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и систем связи. Соединитель обеспечивает разъёмное соединение проводников с возможностью многократного сочленения и расчленения без потери эксплуатационных характеристик.

Благодаря всеклиматическому исполнению и герметичности по воздуху, розетка может применяться в аппаратуре, эксплуатируемой как внутри помещений, так и вне их, включая условия с резкими перепадами температур и повышенной влажностью. Конструкция с трёхшпоночной поляризацией исключает ошибочное подключение ответной части, что особенно важно при монтаже и обслуживании многоконтактных систем.

Подтверждённые особенности и электрические параметры

Соединитель имеет 10 контактов и условный размер корпуса 10. Конструктивное исполнение — приборная вилка, что подтверждается обозначением «1» в маркировке. Изделие рассчитано на работу в широком диапазоне воздействующих факторов и обладает следующими подтверждёнными характеристиками.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт — 2 А.
• Суммарная токовая нагрузка на соединитель — от 10 А до 80 А.
• Максимальное рабочее напряжение — 140 В.
• Рабочая токовая нагрузка на каждый контакт — от 0,72 А до 1,05 А.
• Сопротивление контактов — не более 45 мОм для соединителей и 90 мОм для переходников.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Устойчивость к пониженному атмосферному давлению — до 1,3 на 10 в минус одиннадцатой степени Паскаля.
• Стойкость к синусоидальной вибрации в диапазоне частот от 1 Гц до 500 Гц с ускорением до 400 метров на секунду в квадрате.

Конструкция и материалы

Штыревые контакты выполнены из никеля, а гнездовые — из золота. Такое сочетание материалов обеспечивает стабильную проводимость и защиту контактных поверхностей от коррозии при длительном хранении и эксплуатации. Трёхшпоночная поляризация корпуса гарантирует однозначное положение сочленения и предотвращает повреждение контактов при неправильной ориентации ответного соединителя.

Применение

Соединители серии СНЦ13, включая модель СНЦ13-10-В, применяются в различных областях промышленности, связи и электроники. Они востребованы при построении измерительных стендов, подключении датчиков и исполнительных устройств, организации межблочных соединений в аппаратуре специального и общепромышленного назначения. Герметичность по воздуху позволяет использовать розетку в оборудовании, к которому предъявляются повышенные требования по защите от проникновения пыли и влаги.

Надёжность контактной группы и широкий температурный диапазон делают СНЦ13-10-В подходящим решением для систем, работающих в сложных климатических условиях: от стационарных промышленных установок до мобильных комплексов связи и контрольно-измерительной аппаратуры. Соединитель сохраняет заявленные электрические параметры при многократных циклах сочленения, что подтверждает его долговечность в составе конечного оборудования.
