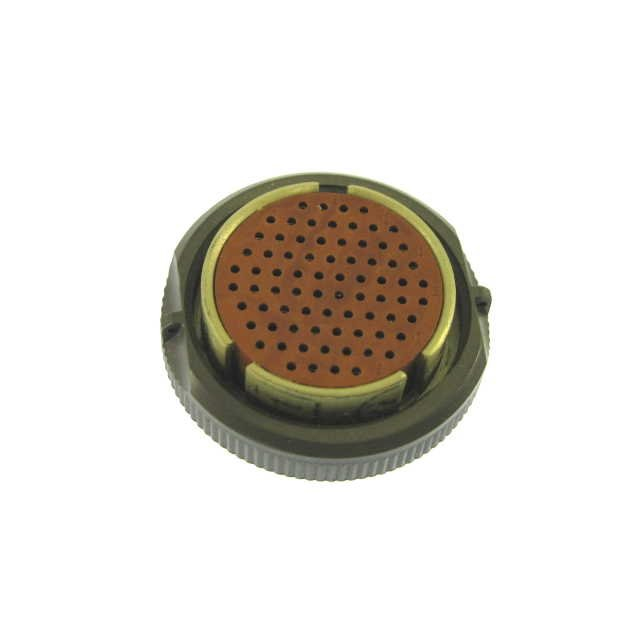

Соединители СНЦ13-10-В не упоминаются напрямую в предоставленных источниках, но можно описать характеристики и особенности соединителей СНЦ13 в целом, которые могут быть полезны для понимания конструкции и применения этих соединителей.

Общие характеристики соединителей СНЦ13

• Тип соединителя : Цилиндрические, низкочастотные, миниатюрные, высокогерметичные.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 10, 12, 14, 18, 22, 27 мм.

• Состав соединителя : вилка — герметичная, розетка — негерметичная.

• Вид корпуса : Блочный (приборный), кабельный.

• Вид сочленения : Резьбовой.

• Поляризация корпуса : Трехшпоночная поляризация и многопозиционная установка изоляторов.

• Покрытие контактов : Штырей — никель, гнезд — золото.

• Способ монтажа : Пайкой, крепление приборных вилок — сваркой.

• Технические параметры :

  • Количество контактов: 10, 19, 30, 50, 76, 102.

  • Сопротивление контактов: Не более 45 мОм.

  • Максимальная токовая нагрузка на одиночный контакт: 2 А.

  • Максимальная токовая нагрузка на соединитель: 10 А.

Применение

Соединители СНЦ13 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Если вы ищете информацию о конкретном исполнении СНЦ13-10-В розетка с 5 , возможно, это ошибка в маркировке, поскольку стан
