Назначение

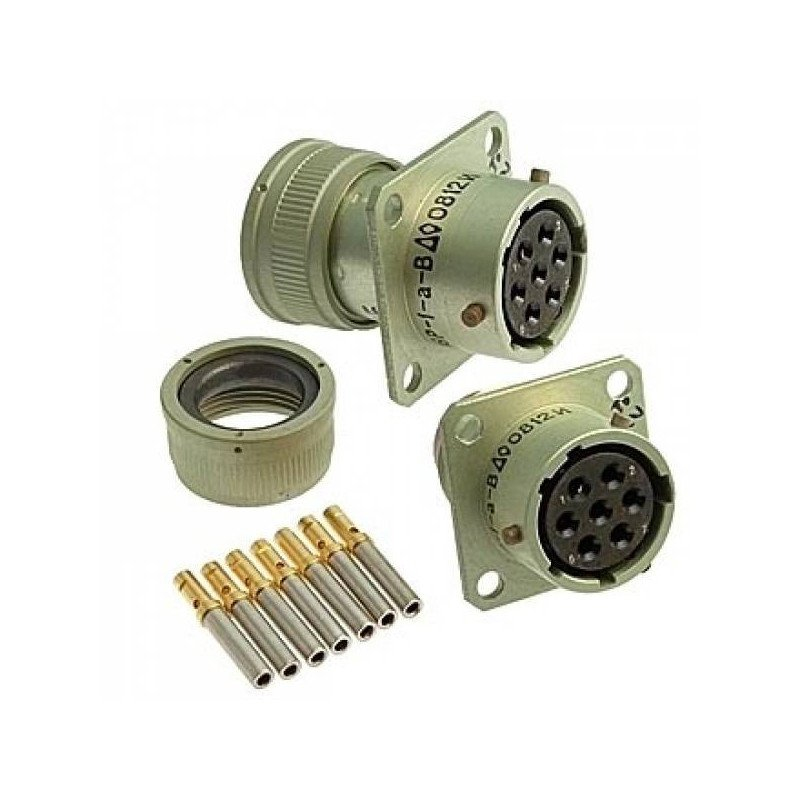

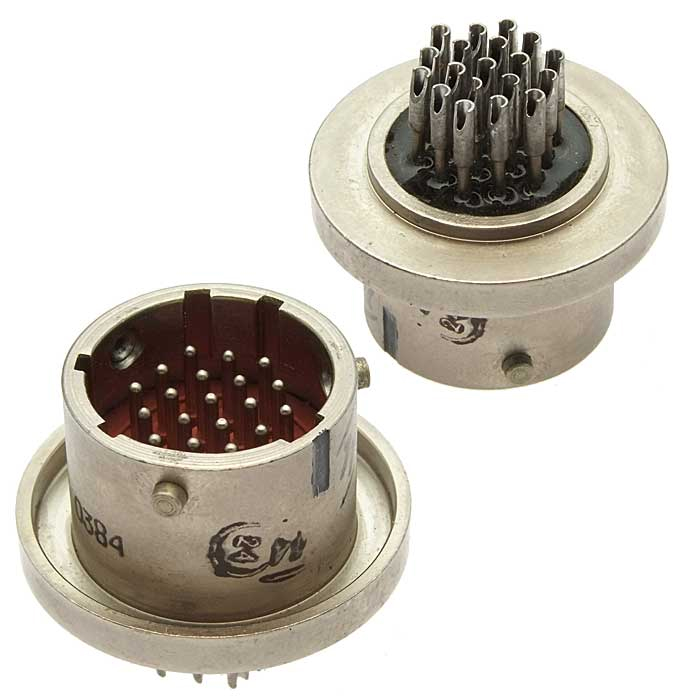

Разъем СНЦ131-7/18ВО-118-В ВП из категории СНЦ131 представляет собой быстрорасчленяемый пылебрызгозащитный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 500 Вольт. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей при наружном монтаже в различных климатических условиях.

Артикул позиции — 7635. Товар поставляется в заводской упаковке с этикеткой, что подтверждает заводское исполнение и позволяет вести учёт партии при входном контроле и комплектации.

Конструктивные особенности

Основные свойства соединителя

• Тип соединителя — цилиндрический, быстросочленяемый, с расчленением без применения специального инструмента.
• Сочетание контактов — контакты одного диаметра 2,5 миллиметра.
• Поляризация корпуса — одношпоночная, исключающая неправильное сочленение половин.
• Конструктивное исполнение — кабельное, с возможностью установки пружинного кольца на кабельной части и втулки на блочной части в шести различных положениях.
• Защита от пыли и брызг обеспечивает работоспособность изделия при наружной эксплуатации.

Индекс ВП в обозначении соответствует исполнению, поставляемому с приёмкой по требованиям заказчика, а числовое сочетание в обозначении типа задаёт компоновку контактной части согласно конструкторской документации изготовителя.

Эксплуатационные характеристики

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Герц, ускорение до 295 метров на секунду в квадрате.
• Механический удар одиночного действия: до 4900 метров на секунду в квадрате.
• Механический удар многократного действия: до 392 метров на секунду в квадрате.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Пониженное рабочее атмосферное давление: 2000 Паскалей (15 миллиметров ртутного столба).
• Сопротивление изоляции: не менее 5000 Мегаом.
• Максимальная токовая нагрузка: до 450 Ампер.
• Количество циклов соединений и расчленений: 1500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.

Применение

1. Монтаж кабельных линий в радиоэлектронной и радиотехнической аппаратуре.
2. Соединение блоков и узлов, работающих при повышенных вибрационных и ударных нагрузках.
3. Наружная установка на объектах с широким диапазоном климатических воздействий.
4. Цепи постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 Вольт.

Комплектация и условия поставки

Поставка осуществляется в заводской упаковке с этикеткой. Производитель в данных карточки товара не указан, поэтому страна производства и гарантийные обязательства по конкретной партии определяются сопроводительными документами поставщика. Приведённые технические и эксплуатационные параметры соответствуют сведениям каталога для соединителей данного типоразмера; перед закупкой рекомендуется сверить маркировку на этикетке, число и типоразмер контактов, а также климатическое исполнение с требованиями конкретного проекта.

Указания по подбору и монтажу

Перед установкой проверяют целостность корпуса, состояние контактов и изоляторов, отсутствие загрязнений и следов коррозии. Сочленение выполняют по шпонке, без перекосов, до упора, контролируя срабатывание фиксации. Укладку кабеля ведут с соблюдением допустимых радиусов изгиба, чтобы исключить механические нагрузки на контактную часть.

При хранении изделие размещают в заводской упаковке в закрытых помещениях с нормальной влажностью, вдали от агрессивных сред. Соблюдение этих условий позволяет сохранить заявленные характеристики в течение установленного срока сохраняемости и обеспечивает стабильную работу соединителя в составе аппаратуры.
