Назначение изделия

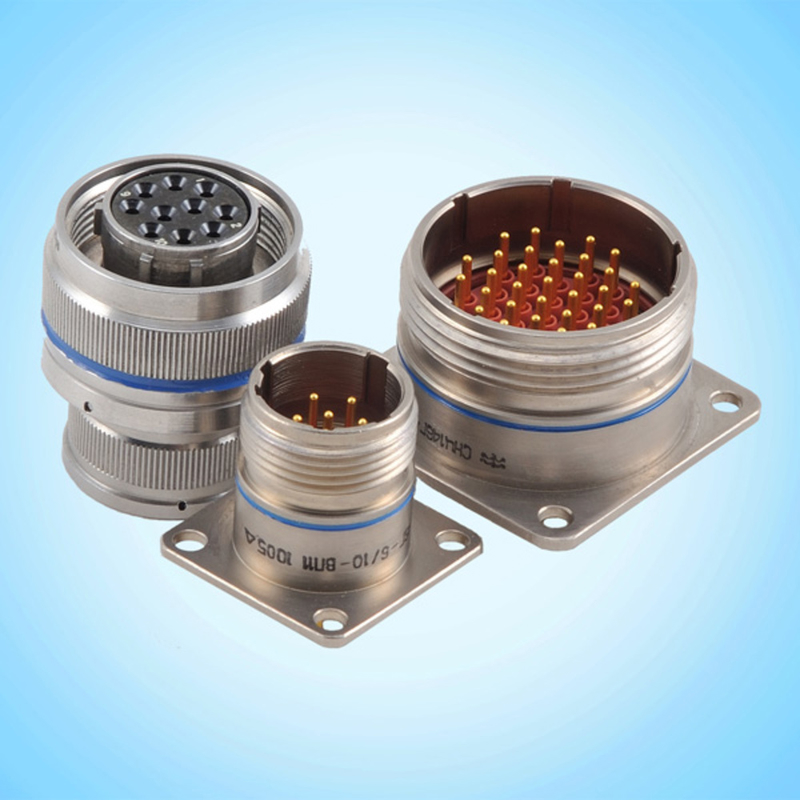

Разъем СНЦ131-4/14-ВО-111-В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматизации. Изделие обеспечивает разъемное соединение кабельных линий с блочными частями приборов, позволяя оперативно выполнять монтаж, демонтаж и замену узлов без нарушения целостности проводки. Конструктивное исполнение ориентировано на применение в стационарных и подвижных установках, где требуется высокая надежность контакта и защита от самопроизвольного расстыковывания.

Разъем относится к категории СНЦ131 и применяется в цепях, где необходимо соединять экранированные и неэкранированные провода. Благодаря продуманной конструкции изделие сохраняет стабильные электрические параметры при воздействии вибраций, смене температурных режимов и повышенной влажности. Наличие паспорта в комплекте подтверждает заводской контроль качества и позволяет вести учет эксплуатации изделия на объекте.

Конструктивные особенности

Разъем СНЦ131-4/14-ВО-111-В выполнен в металлическом корпусе, который защищает контактную группу от механических повреждений и электромагнитных помех. Тип соединения — винтовой, что обеспечивает плотное прилегание ответных частей и исключает люфт в сочленении. Маркировка "ВО" указывает на вилку с определенной ориентацией ключа, исключающей неправильное подключение.

Основные элементы конструкции включают:

• корпус с резьбовым соединением для фиксации ответной части;
• изолятор с гнездами или штырями в зависимости от исполнения;
• кабельный ввод для герметичного подвода проводов;
• стопорный механизм, предотвращающий раскручивание при вибрации;
• маркировочную табличку с обозначением типа изделия.

Количество контактов и схема их расположения соответствуют типоразмеру 4/14, где первая цифра обозначает число контактов в группе, а вторая — общее количество контактов в разъеме. Изолятор изготовлен из материала с высокой диэлектрической прочностью, стойкого к нагреву и воздействию технических жидкостей. Контактные элементы имеют покрытие, снижающее переходное сопротивление и защищающее от окисления.

Применение

Разъем СНЦ131-4/14-ВО-111-В находит применение в аппаратуре связи, контрольно-измерительных приборах, блоках питания, системах телеметрии и промышленной автоматики. Изделие устанавливается на лицевых панелях, шасси и внутри корпусов приборов, где требуется надежное соединение при ограниченном пространстве. Резьбовая фиксация позволяет использовать разъем в условиях ударных и вибрационных нагрузок без риска размыкания цепи.

Потребитель получает изделие в заводской упаковке, что гарантирует сохранность покрытия и контактных поверхностей при транспортировке и хранении. В комплект входит паспорт, содержащий сведения о приемке, основных параметрах и правилах эксплуатации. Это упрощает входной контроль на предприятии и подтверждает соответствие изделия техническим условиям.

Основные параметры учета

Указания по монтажу и эксплуатации

При монтаже разъема необходимо соблюдать схему распайки контактов согласно маркировке, нанесенной на изолятор. Кабельные жилы зачищаются на длину, указанную в паспорте, и закрепляются в контактных хвостовиках пайкой или обжимом. После пайки следует удалить остатки флюса, чтобы исключить коррозию контактных поверхностей. Сочленение ответных частей выполняется до упора с последующей затяжкой накидной гайки от руки или специальным ключом с нормированным усилием.

В процессе эксплуатации разъем не требует периодической смазки контактов — покрытие рассчитано на длительный срок службы при номинальных токах. При хранении изделие должно находиться в упаковке, в отапливаемом помещении с относительной влажностью не более 80 процентов. После длительного хранения перед установкой рекомендуется осмотреть контактные поверхности и резьбу, при необходимости очистить их спиртом или специальным очистителем контактов.

Паспорт, входящий в комплект поставки, следует сохранять до окончания срока службы изделия: в нем фиксируются дата ввода в эксплуатацию, результаты осмотров и сведения о ремонтах. Это требование особенно важно для приборов, эксплуатируемых в составе ответственных систем, где ведется учет ресурса комплектующих.
