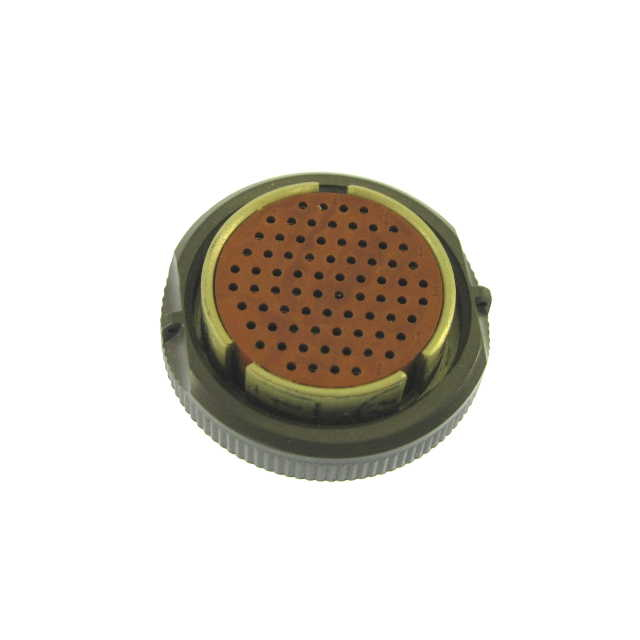

Соединитель СНЦ13-50/18Р-6-е-В (или СНЦ13-50Е-В) представляет собой миниатюрный цилиндрический разъем, предназначенный для использования в электрических цепях постоянного и переменного тока, а также в импульсных токах с частотой до 3 МГц. Он состоит из герметичной приборной вилки и негерметичной кабельной розетки, что обеспечивает надежное соединение в различных условиях эксплуатации.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов : 50.
• Условный размер корпуса : 18.
• Максимальная токовая нагрузка : от 10 до 80 А.
• Максимальное рабочее напряжение : 140 В.
• Рабочая температура : от -60 °C до +85 °C.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструктивные особенности

Соединители имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение с другими разъемами одинакового диаметра. Крепление приборных вилок осуществляется сваркой, что гарантирует надежность конструкции.

Применение

СНЦ13-50/18Р-6-е-В широко используется в электронике и радиотехнике для соединения и разъединения электрических цепей, проводов и кабелей. Эти соединители находят применение в различных устройствах и системах, требующих надежного и долговечного соединения.

Долговечность

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Минимальная наработка составляет 2000 часов во всех режимах эксплуатации, что делает их подходящими для длительного использования в сложных условиях.
