Назначение и область применения

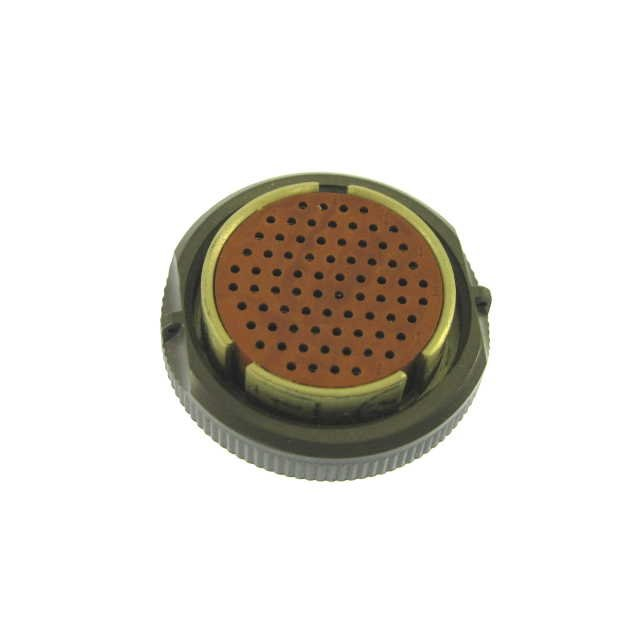

Соединитель СНЦ13-50Б-В, также обозначаемый как СНЦ13-50/18В-1-Б-В, предназначен для коммутации электрических цепей постоянного и переменного тока, а также для работы в импульсных системах. Изделие относится к серии СНЦ13 и представляет собой розетку негерметичного исполнения. Разъём рассчитан на применение в оборудовании промышленного и электронного назначения, где требуется устойчивость к механическим нагрузкам и воздействию климатических факторов.

Благодаря расширенному температурному диапазону и надёжной конструкции, соединитель подходит для установки в устройствах, эксплуатируемых в сложных условиях. Его использование оправдано в блоках питания, системах управления, измерительных комплексах и другом ответственном оборудовании, где важна стабильность электрического контакта.

Технические характеристики

Соединитель СНЦ13-50Б-В обладает следующими параметрами, определяющими его рабочие возможности и совместимость с аппаратурой:

• Количество контактов: 50
• Диаметр корпуса: 18 мм
• Тип соединителя: розетка негерметичная
• Рабочее напряжение: до 250 В
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: золото
• Сопротивление контактов: не более 0,005 Ом
• Сопротивление изоляции: не менее 1000 МОм

Указанные электрические параметры обеспечивают низкие потери в контактных парах и высокую изоляционную стойкость, что критически важно при работе с сигналами малой мощности и в цепях с повышенными требованиями к помехозащищённости.

Конструктивные особенности

Соединители серии СНЦ13 имеют двухкомпонентную структуру, состоящую из герметичной вилки и негерметичной розетки. В данном случае изделие СНЦ13-50Б-В является розеткой и рассчитано на ответную часть с герметичным исполнением. Крепление вилок в составе соединительной пары выполняется методом сварки, что гарантирует высокую механическую прочность и исключает самопроизвольное разъединение в процессе эксплуатации.

Для предотвращения ошибочного подключения в конструкции предусмотрена трёхшпоночная поляризация. Такое решение исключает возможность некорректной стыковки с соединителями другого типа и обеспечивает защиту оборудования от повреждений, связанных с неправильной коммутацией.

Условия эксплуатации

Соединитель СНЦ13-50Б-В рассчитан на функционирование в широком интервале температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Это позволяет применять изделие как в неотапливаемых помещениях, так и в составе аппаратуры, подвергающейся значительным температурным колебаниям. Металлический корпус защищает внутренние элементы от механических воздействий, а карболитовый изолятор обеспечивает стабильные диэлектрические свойства в пределах заявленного диапазона.

Золотое покрытие контактов снижает переходное сопротивление и защищает контактные поверхности от окисления, что особенно важно при длительном хранении и эксплуатации в условиях повышенной влажности. Низкое сопротивление контактов — не более 0,005 Ом — способствует минимизации нагрева в местах соединения при протекании рабочих токов.

Рекомендации по применению

Изделие СНЦ13-50Б-В рекомендуется использовать в составе электрических систем, где предъявляются повышенные требования к надёжности соединений. Трёхшпоночная поляризация и сварное крепление ответной вилки делают разъём пригодным для применения на объектах с вибрационными нагрузками. Соединитель подходит для монтажа в аппаратуре, работающей с напряжениями до 250 В, что охватывает широкий спектр промышленных и лабораторных установок.

При подборе ответной части необходимо учитывать, что данный соединитель является негерметичной розеткой и должен применяться в паре с герметичной вилкой соответствующего типономинала серии СНЦ13. Соблюдение этого условия обеспечивает корректную поляризацию и надёжный электрический контакт по всем пятидесяти линиям.
