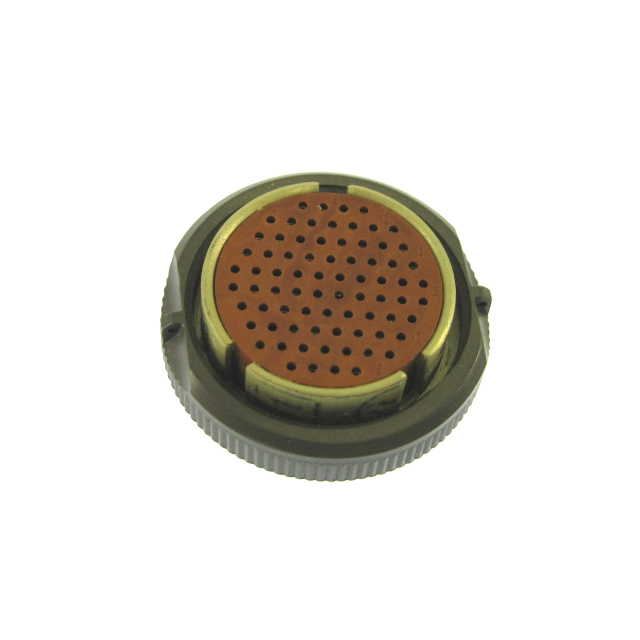

Соединитель СНЦ13-50/18В-1-А-В (или СНЦ13-50А-В ) представляет собой высокогерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока, а также импульсного тока с частотой до 3 МГц. Данная модель была разработана для работы в различных климатических условиях и может функционировать в диапазоне температур от -60 °C до +85 °C.

Основные характеристики

• Количество контактов : 50
• Условный размер корпуса : 18
• Максимальная токовая нагрузка на одиночный контакт : до 2 А
• Суммарная токовая нагрузка на соединитель : от 10 А до 80 А
• Максимальное рабочее напряжение : 140 В
• Сопротивление контактов : не более 45 мОм
• Сопротивление изоляции : не менее 5000 МОм

Конструкция и материалы

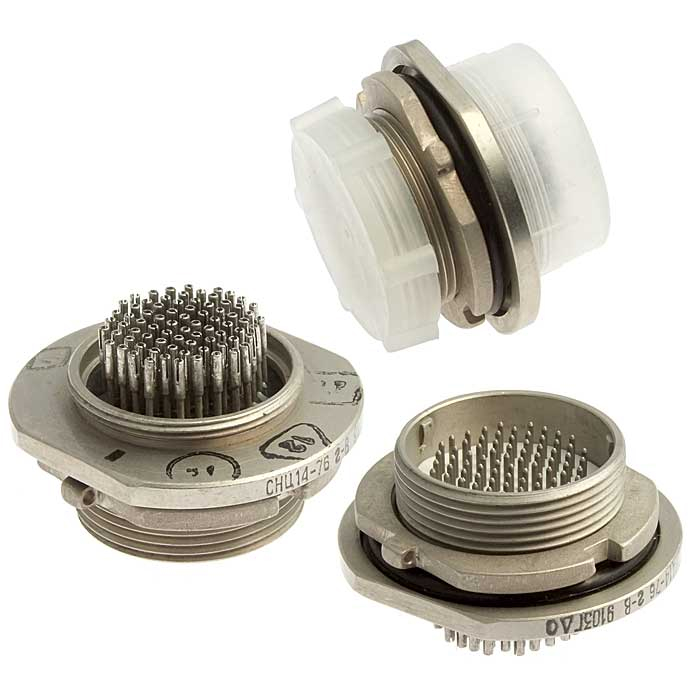

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Крепление вилок осуществляется сваркой, а соединение между компонентами — резьбовое. Контакты покрыты никелем и золотом, что обеспечивает надежность и долговечность соединения.

Поляризация и установка

Соединители СНЦ13 имеют трехшпоночную поляризацию корпуса и многопозиционную установку изоляторов. Это исключает возможность несанкционированного соединения с другими разъемами одинакового диаметра, что повышает безопасность эксплуатации.

Применение

Данные соединители находят широкое применение в электронике и радиоаппаратуре, где требуется надежное соединение электрических цепей. Они могут использоваться в различных устройствах, от промышленных машин до бытовой техники.
