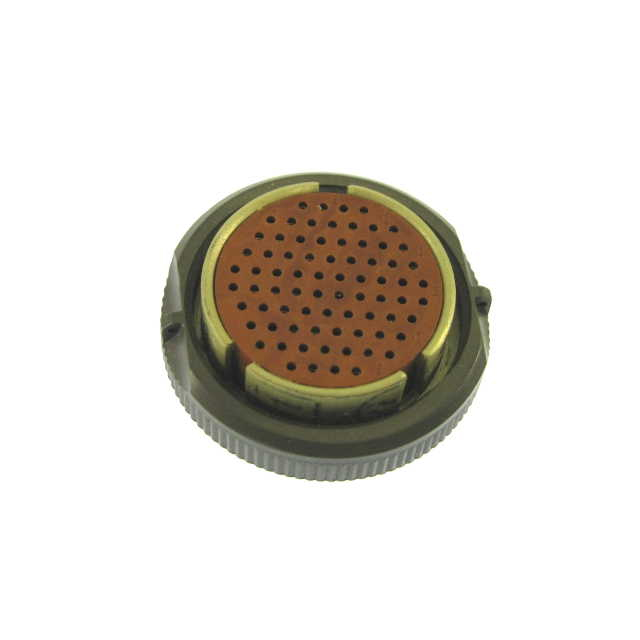

СНЦ13-50А-В (СНЦ13-50/18Р-11-А-В)

Цена:

2350 ₽

Технические характеристики

снц13-50а-в (снц13-50/18р-11-а-в) (5)

Соединитель СНЦ13-50/18Р-11-а-В (или СНЦ13-50А-В) представляет собой высокогерметичный разъем, предназначенный для работы в электрических цепях. Он используется как в постоянном, так и в переменном токе с частотой до 3 МГц, а также для импульсных токов.

Основные характеристики

Тип соединителя : цилиндрический, миниатюрный, низкочастотный.
Количество контактов : 50.
Условный размер корпуса : 18.
Конструктивное исполнение : вилка (герметичная) и розетка (негерметичная).
Максимальная токовая нагрузка : от 10 до 80 А.
Максимальное рабочее напряжение : 140 В.
Рабочая температура : от -60 до +85 °C.
Сопротивление изоляции : не менее 5000 МОм.
Гарантийный срок хранения : не менее 15 лет с момента изготовления.

Конструкция и монтаж

Соединители СНЦ13 имеют трехшпоночную поляризацию, что предотвращает несанкционированное соединение с другими разъемами. Установка изоляторов также многопозиционная. Крепление вилок осуществляется сваркой, а сам процесс соединения — резьбовое.

Применение

Данные соединители широко используются в различных электрических устройствах и системах, требующих надежного соединения и защиты от внешних факторов. Они подходят для применения в условиях высокой влажности и температурных колебаний.

Долговечность

Гарантийная наработка составляет 2000 часов при обычных условиях эксплуатации и до 130000 часов в облегченных режимах. Соединители способны выдерживать механические удары и вибрации, что делает их подходящими для использования в сложных условиях.

Описание

Назначение и область применения

Соединитель СНЦ13-50А-В (СНЦ13-50/18Р-11-А-В) представляет собой высокогерметичный цилиindrical разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов. Изделие относится к серии миниатюрных низкочастотных соединителей СНЦ13 и рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматики.

Разъем сохраняет стабильные электрические параметры в широком диапазоне внешних воздействий. Он подходит для применения в условиях повышенной влажности, резких температурных перепадов, механических вибраций и ударных нагрузок. Благодаря герметичному исполнению вилки и продуманной конструкции корпуса соединитель обеспечивает надежный контакт даже при длительной работе в сложных климатических и производственных условиях.

Конструктивные особенности

Соединитель выполнен по цилиндрической схеме и насчитывает 50 контактов. Условный размер корпуса составляет 18. Конструктивно изделие включает герметичную вилку и негерметичную розетку. Соединение ответных частей осуществляется резьбовым способом, что гарантирует плотную фиксацию и исключает самопроизвольное разъединение при вибрациях.

Ключевые конструктивные решения:

Трехшпоночная поляризация, предотвращающая ошибочное соединение с разъемами других типов.
Многопозиционная установка изоляторов, расширяющая возможности компоновки.
Крепление вилок методом сварки, обеспечивающее высокую механическую прочность узла.
Миниатюрные габариты при значительном количестве контактов.
Герметичное исполнение вилочной части для защиты от проникновения влаги и загрязнений.

Электрические и эксплуатационные параметры

Изделие рассчитано на максимальную токовую нагрузку в диапазоне от 10 до 80 А в зависимости от конкретного контакта и режима эксплуатации. Максимальное рабочее напряжение составляет 140 В. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов и надежную изоляцию токоведущих частей.

Рабочий температурный диапазон соединителя — от минус 60 до плюс 85 градусов Цельсия. Такая характеристика позволяет использовать разъем как в условиях Крайнего Севера, так и в жарких производственных помещениях. Гарантийный срок хранения составляет не менее 15 лет с момента изготовления, что свидетельствует о стойкости материалов к старению и сохранении рабочих свойств при длительном складском хранении.

Надежность и долговечность

Гарантийная наработка соединителя составляет 2000 часов при обычных условиях эксплуатации. В облегченных режимах этот показатель возрастает до 130000 часов. Изделие устойчиво к механическим ударам и вибрационным нагрузкам, что подтверждено конструктивными особенностями и применяемыми материалами.

Соединитель СНЦ13-50А-В поставляется под артикулом 7734 и относится к категории СНЦ13. Изделие предназначено для профессионального применения при сборке и ремонте радиоэлектронной аппаратуры, где требуется сочетание большого числа контактов, герметичности, устойчивости к внешним воздействиям и длительного срока службы.
