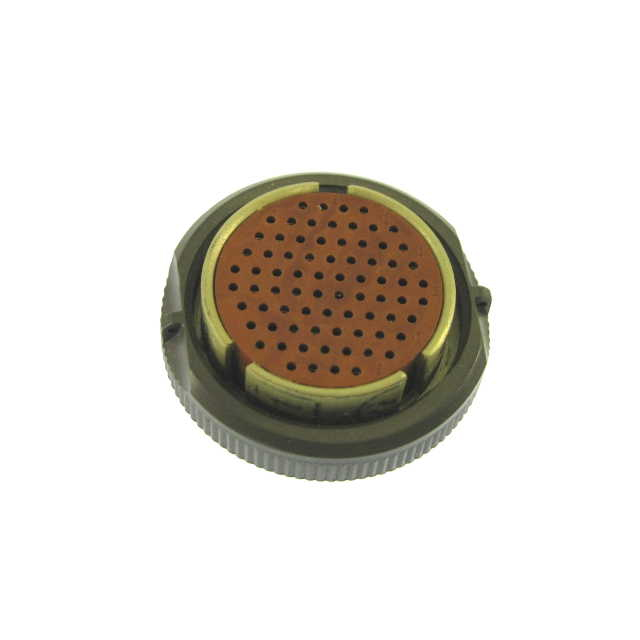

СНЦ13-50А-В (СНЦ13-50/18Р-6-А-В)

Цена: ПОД ЗАКАЗ

Технические характеристики

снц13-50а-в (снц13-50/18р-6-а-в)

Соединитель СНЦ13-50/18Р-6-а-В (или СНЦ13-50А-В) представляет собой высокогерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока, а также в импульсных системах. Он был разработан для работы в условиях, требующих надежного соединения, и может функционировать при частотах до 3 МГц.

Основные характеристики

Тип соединителя : СНЦ13
Количество контактов : 50
Условный размер корпуса : 18
Рабочая температура : от -60 °C до +85 °C
Максимальное рабочее напряжение : 140 В
Рабочая токовая нагрузка на каждый контакт : от 0,72 А до 1,05 А, максимум на одиночный контакт — 2 А.
Суммарная токовая нагрузка на соединитель : от 10 А до 80 А.
Сопротивление контактов : не более 45 мОм.
Сопротивление изоляции : не менее 5000 МОм.

Конструкция и применение

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он предназначен для внутреннего монтажа и может использоваться в различных видах электро- и радиоаппаратуры. Крепление приборных вилок осуществляется сваркой, а соединение между элементами — резьбовое.

Поляризация и установка

СНЦ13-50/18Р-6-а-В имеет трехшпоночную поляризацию корпуса и многопозиционную установку изоляторов, что исключает возможность несанкционированного соединения с другими разъемами одинакового диаметра. Это обеспечивает дополнительную безопасность и надежность при эксплуатации.

Заключение

Соединители серии СНЦ13, включая модель СНЦ13-50/18Р-6-а-В, являются надежным выбором для применения в сложных условиях эксплуатации, обеспечивая высокую степень герметичности и долговечности.

Описание

Назначение и область применения

Соединитель СНЦ13-50А-В, также обозначаемый как СНЦ13-50/18Р-6-А-В, представляет собой высокогерметичный электрический разъем, предназначенный для работы в цепях постоянного и переменного тока, а также в импульсных системах. Изделие разработано для условий, требующих надежного и стабильного соединения, и сохраняет работоспособность при частотах до 3 МГц. Разъем ориентирован на внутренний монтаж и применяется в различных видах электронной и радиоэлектронной аппаратуры, где важны герметичность, устойчивость к внешним воздействиям и защита от несанкционированного или ошибочного соединения.

Благодаря конструктивному исполнению и электрическим параметрам, модель востребована в промышленном оборудовании, измерительных приборах, системах связи и аппаратуре специального назначения. Соединитель рассчитан на эксплуатацию в широком диапазоне температур и обеспечивает стабильные характеристики при длительной работе.

Конструктивные особенности

Соединитель состоит из двух ответных частей: герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание позволяет выполнять монтаж вилки непосредственно в корпус оборудования методом сварки, а подключение кабеля осуществлять через розетку. Соединение частей между собой — резьбовое, что обеспечивает плотное прилегание и дополнительную фиксацию в условиях вибраций и механических нагрузок.

Изделие оснащено трехшпоночной поляризацией корпуса и многопозиционной установкой изоляторов. Это конструктивное решение исключает вероятность ошибочного сочленения с разъемами одинакового диаметра, но имеющими другую схему расположения контактов. Поляризация повышает безопасность эксплуатации и снижает риск повреждения оборудования при подключении.

Электрические и эксплуатационные параметры

Тип соединителя: СНЦ13
Количество контактов: 50
Условный размер корпуса: 18
Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия
Максимальное рабочее напряжение: 140 В
Токовая нагрузка на один контакт: от 0,72 до 1,05 А
Максимальный ток на одиночный контакт: 2 А
Суммарная токовая нагрузка на соединитель: от 10 до 80 А
Сопротивление контактов: не более 45 мОм
Сопротивление изоляции: не менее 5000 МОм

Преимущества и особенности использования

Соединитель СНЦ13-50/18Р-6-А-В обеспечивает высокую степень герметичности, что позволяет применять его в аппаратуре, работающей в условиях повышенной влажности, запыленности и значительных перепадов температур. Низкое переходное сопротивление контактов способствует стабильной передаче сигналов и минимизации потерь, а высокое сопротивление изоляции гарантирует надежное разделение цепей.

Крепление приборной части методом сварки обеспечивает прочное и неразъемное соединение с корпусом устройства, исключая смещения в процессе эксплуатации. Резьбовая фиксация ответных частей позволяет быстро выполнять подключение и отключение кабеля без применения специального инструмента, сохраняя при этом надежность контакта.

Изделие относится к серии СНЦ13, которая зарекомендовала себя как устойчивое к сложным условиям эксплуатации решение. Рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия расширяет область применения разъема, включая оборудование, эксплуатируемое в холодном климате и в помещениях с повышенной температурой.

Указания по применению

Соединитель предназначен для установки внутри корпусов радиоэлектронной аппаратуры. Приборная вилка монтируется сваркой на подготовленное посадочное место, после чего выполняется распайка контактов согласно схеме соединений. Кабельная розетка подключается к проводам внешних цепей и фиксируется на вилке резьбовым соединением. Перед монтажом необходимо убедиться в соответствии поляризации корпуса и расположения изоляторов, чтобы исключить неправильное сочленение.

При эксплуатации следует учитывать ограничения по суммарной токовой нагрузке, которая зависит от количества задействованных контактов и их назначения. Превышение максимальных значений тока на отдельный контакт или суммарного тока через соединитель может привести к перегреву и выходу изделия из строя.
