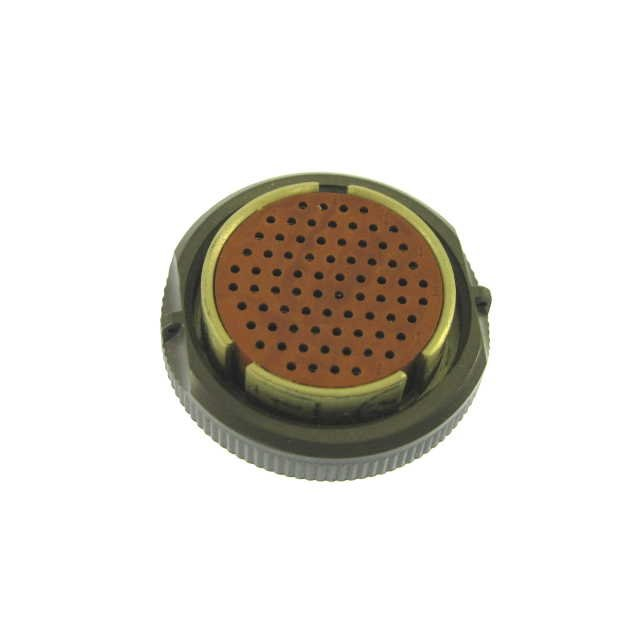

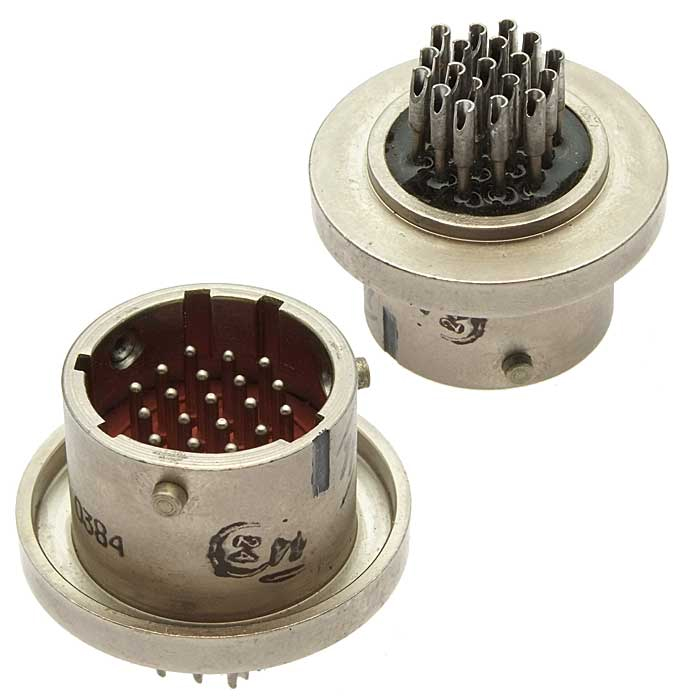

Назначение соединителя СНЦ13-30Б-В

Соединитель СНЦ13-30Б-В, также известный под обозначением СНЦ13-30/14Р-11-Б-В, представляет собой миниатюрный цилиндрический низкочастотный разъем, предназначенный для внутреннего монтажа. Устройство используется в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц, а также применяется для коммутации импульсных токов. Основная функция соединителя — обеспечение многократного соединения и разъединения проводов, кабелей и узлов в составе различных типов электро- и радиоаппаратуры.

Благодаря высокогерметичному исполнению и всеклиматическому конструктивному варианту, разъем подходит для эксплуатации в условиях повышенной влажности, перепадов температур и воздействия агрессивных факторов внешней среды. Изделие ориентировано на применение в аппаратуре, где требуется стабильное электрическое соединение при ограниченных габаритах монтажного пространства.

Конструктивные особенности и технические параметры

Соединитель СНЦ13-30Б-В состоит из герметичной приборной вилки и негерметичной кабельной розетки либо герметичного перехода с двумя кабельными розетками. Крепление осуществляется с помощью сварки, что обеспечивает дополнительную механическую прочность и герметичность узла. Конструкцией предусмотрена трехшпоночная поляризация корпусов и многопозиционная установка изоляторов, благодаря чему исключается несанкционированное соединение разъемов одинакового диаметра.

Ключевые характеристики изделия:

• Тип соединителя: цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов: 30.
• Условный размер корпуса: 14.
• Часть соединителя: вилка (б).
• Конструктивное исполнение: вилка приборная или переход.
• Климатическое исполнение: всеклиматическое (В).
• Покрытие контактов: штыри — никель, гнезда — золото.
• Способ монтажа: пайка.
• Максимальная токовая нагрузка на одиночный контакт: 2 А.
• Максимальная токовая нагрузка на соединитель: 10 А.
• Сопротивление контактов: не более 45 МОм.
• Гарантийная наработка: 2000 часов во всех режимах эксплуатации, 130000 часов в облегчённом режиме.

Применение

СНЦ13-30Б-В широко используется в различных областях электроники и радиотехники, обеспечивая надежное соединение компонентов и устойчивость к внешним воздействиям благодаря высокогерметичному исполнению. Разъем применяется в составе измерительной аппаратуры, промышленной автоматики, связного оборудования и иных устройств, где требуется стабильный электрический контакт при частых циклах сочленения и расчленения.

Изделие данной серии сохраняет работоспособность в жестких условиях эксплуатации, а сочетание никелевого покрытия штырей и золотого покрытия гнезд способствует уменьшению переходного сопротивления и повышению коррозионной стойкости контактных пар. Наработка в облегчённом режиме достигает 130000 часов, что подтверждает долговечность соединителя при соблюдении условий эксплуатации.
