Назначение и область применения

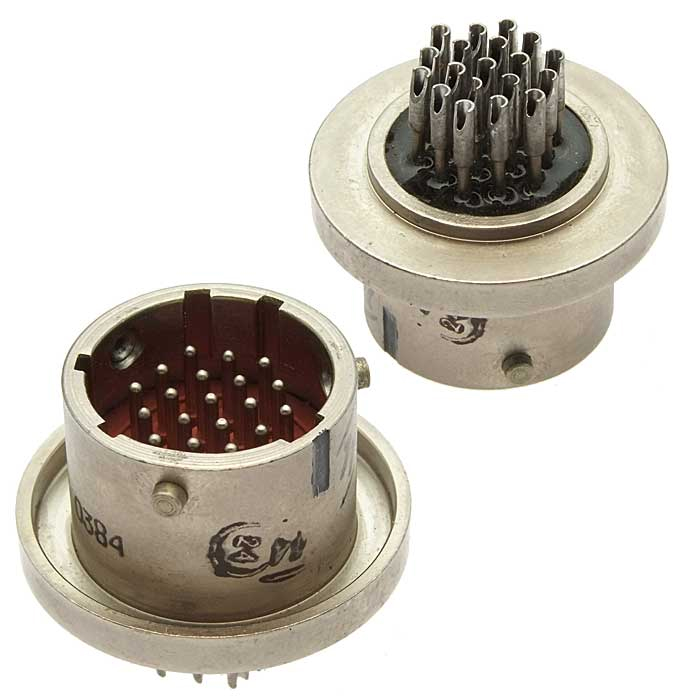

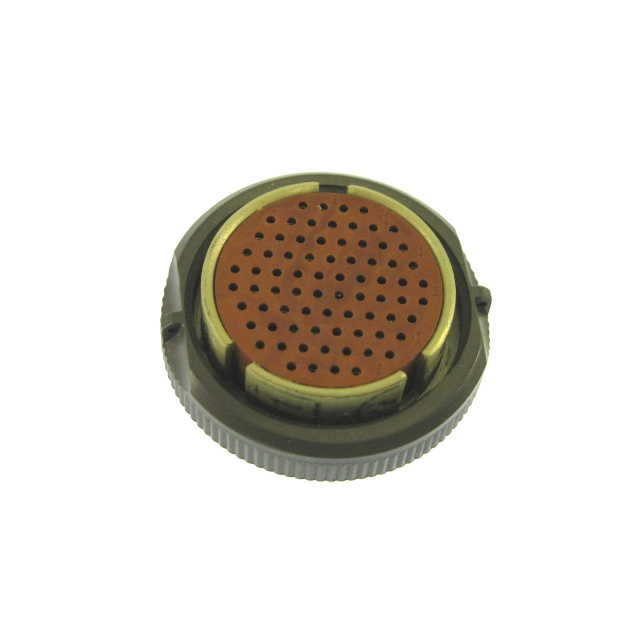

Соединитель СНЦ13-30А-В (полное обозначение СНЦ13-30/14Р-11-А-В) представляет собой миниатюрный цилиндрический низкочастотный разъем высокой степени герметичности. Устройство предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в составе электронной и радиоэлектронной аппаратуры. Изделие рассчитано на работу с импульсными сигналами частотой до 3 МГц, что позволяет применять его в схемах передачи данных, управления и питания.

Основная сфера использования — соединение и разъединение кабельных линий, проводов и узлов в промышленном оборудовании, лабораторных установках и научно-исследовательской аппаратуре. Конструкция предусматривает многократное сочленение и расчленение без потери качества электрического контакта. Герметичное исполнение вилки обеспечивает стабильную работу при повышенной влажности и в условиях, где требуется защита внутренних цепей от внешних воздействий.

Конструктивные особенности

Соединитель выполнен по цилиндрической схеме и относится к категории высокогерметичных низкочастотных разъемов. Корпус имеет условный размер 14, количество контактов — 30. Обозначение «В» указывает на вилочную часть соединителя, тогда как розеточная часть маркируется литерой «Р». Конструктивное исполнение — вилка приборная или переход. Крепление вилок осуществляется методом сварки, что повышает механическую прочность и герметичность узла.

В составе соединителя используется трехшпоночная поляризация и многопозиционная установка изоляторов. Такое решение исключает ошибочное сочленение разъемов одинакового диаметра и гарантирует однозначную ориентацию при подключении. Контактные элементы имеют комбинированное покрытие:

• штыревые контакты — никелированное покрытие для повышенной износостойкости;
• гнездовые контакты — золотое покрытие, обеспечивающее минимальное переходное сопротивление и защиту от коррозии.

Варианты комплектации и схема соединения

Изделие допускает две типовые конфигурации сопряжения. Первый вариант — соединение герметичной приборной вилки с негерметичной кабельной розеткой. Второй вариант — использование герметичного перехода с двумя кабельными розетками. Выбор конфигурации определяется условиями монтажа, типом аппаратуры и требованиями к герметизации стыка.

Соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, где требуется надежный электрический контакт при ограниченных габаритах. Миниатюрные размеры корпуса при 30 контактах позволяют эффективно использовать прибор в плотных монтажных схемах.

Гарантийные обязательства и срок службы

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Гарантийная наработка при стандартных условиях эксплуатации достигает 2000 часов. В облегченных режимах работы показатель увеличивается до 130000 часов, что подтверждает высокий эксплуатационный ресурс изделия. Указанные параметры действительны при соблюдении условий хранения, монтажа и эксплуатации, предусмотренных технической документацией.
