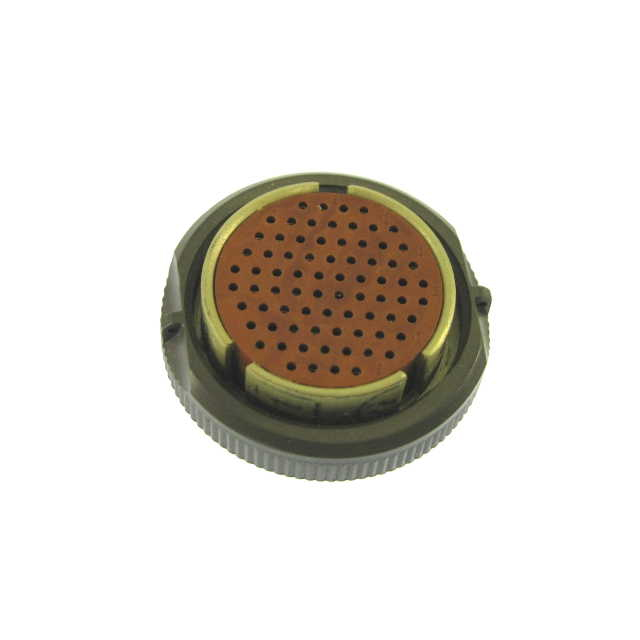

Соединитель СНЦ13-30А-Э (СНЦ13-30/14Р-6-А-Э) представляет собой миниатюрный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он разработан для внутреннего монтажа и обладает высокими герметичными характеристиками.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов : 30.
• Условный размер корпуса : 14.
• Конструктивное исполнение : вилка (герметичная) и розетка (негерметичная).
• Способ монтажа : сварка для вилок и резьбовое соединение.

Технические параметры

• Рабочее напряжение : до 140 В.
• Максимальная токовая нагрузка : от 10 до 80 А.
• Сопротивление изоляции : не менее 5000 МОм.
• Рабочая температура : от -60 до +85 °C.
• Гарантийный срок хранения : не менее 15 лет с момента изготовления.

Поляризация и защита

Соединители СНЦ13 имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение разъемов одинакового диаметра. Контакты покрыты никелем (штырьки) и золотом (гнезда), что обеспечивает надежность и долговечность соединения.

Применение

Эти соединители широко используются в различных областях электроники и радиоаппаратуры для соединения и разъединения электрических цепей, включая кабели и блоки. Они подходят для применения в условиях, требующих высокой надежности и устойчивости к внешним воздействиям.
