Назначение соединителя СНЦ13-30/14Р-6-ГЭ «5»

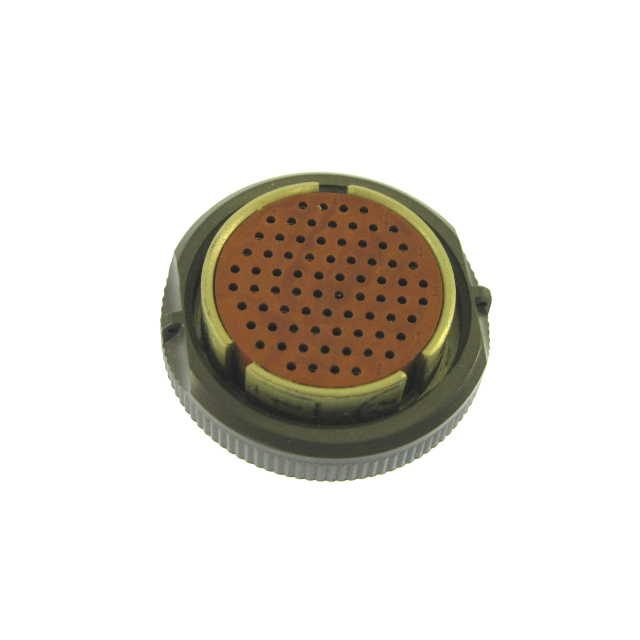

Соединитель СНЦ13-30/14Р-6-ГЭ «5» представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока, а также для работы в импульсных системах. Изделие относится к серии СНЦ13 и применяется в составе разъёмных соединений совместно с ответной приборной вилкой соответствующего исполнения. Соединитель обеспечивает надёжный электрический контакт при эксплуатации в условиях, требующих стабильной передачи сигналов и питания.

Конструкция рассчитана на применение в аппаратуре, где необходима частая стыковка и расстыковка цепей без потери качества контакта. Изделие востребовано в промышленном оборудовании, контрольно-измерительных приборах, лабораторных установках и иных устройствах, работающих с low-current сигналами. Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в широком диапазоне внешних воздействий.

Подтверждённые особенности и технические параметры

Соединитель имеет следующие характеристики, подтверждённые каталожными данными:

• Количество контактов — 30
• Диаметр корпуса — 14 мм
• Тип соединителя — кабельная розетка, обозначение «Р» в наименовании
• Конструктивное исполнение — негерметичная кабельная розетка с прямым кожухом
• Покрытие контактов — штыри никелированные, гнёзда с золотым покрытием
• Рабочая токовая нагрузка на один контакт — 1 А
• Максимальное рабочее напряжение — 140 В
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях
• Климатическое исполнение — всеклиматическое, обозначение «ГЭ»

Соединители серии СНЦ13 имеют трёхшпоночную поляризацию корпусов и многошпоночную установку изолятора. Такое решение исключает ошибочное сочленение с разъёмами другого типа и защищает контакты от повреждения при неверной ориентации. Крепление ответных приборных вилок выполняется сваркой, что обеспечивает высокую механическую прочность узла в сборе.

Покрытие гнёзд золотом применяется для снижения переходного сопротивления и защиты контактных поверхностей от окисления. Никелированные штыри сохраняют стабильные электрические характеристики при многократных циклах сочленения. Сочетание этих покрытий делает изделие пригодным для коммутации слаботочных сигнальных цепей.

Применение и эксплуатационные особенности

Соединитель СНЦ13-30/14Р-6-ГЭ «5» используется в промышленных и научных приложениях, где требуется разборное соединение электрических цепей с количеством контактов до тридцати. Изделие подходит для работы в цепях постоянного и переменного тока при напряжении до 140 В. Максимальная суммарная токовая нагрузка на соединитель может достигать 30 А при условии равномерного распределения тока по контактам.

Всеклиматическое исполнение «ГЭ» означает, что соединитель рассчитан на эксплуатацию в различных климатических зонах без снижения заявленных характеристик. Негерметичное исполнение кабельной розетки предполагает использование изделия внутри корпусов приборов или в условиях, где прямое попадание влаги на контактную зону исключено конструктивно.

Трёхшпоночная поляризация и многошпоночная установка изолятора упрощают процесс сборки оборудования и снижают вероятность ошибок персонала при подключении. Соединитель рассчитан на многократные циклы стыковки и расстыковки. Применение золотого покрытия на гнёздах продлевает срок службы контактных пар и сохраняет стабильность переходного сопротивления в течение всего периода эксплуатации.

Изделие поставляется как кабельная розетка и требует ответной части — приборной вилки серии СНЦ13 с соответствующим количеством контактов и диаметром корпуса. При выборе ответной части необходимо учитывать конструктивное исполнение и поляризацию корпуса.

Расшифровка обозначения

Маркировка СНЦ13-30/14Р-6-ГЭ содержит информацию о ключевых параметрах изделия:

• СНЦ13 — серия соединителя
• 30 — количество контактов
• 14 — диаметр корпуса в миллиметрах
• Р — тип корпуса, розетка
• 6 — конструктивное исполнение, негерметичная розетка
• ГЭ — всеклиматическое исполнение

Приёмка изделия — «5», год выпуска — 2015. Артикул изделия — 7727.
