Назначение изделия

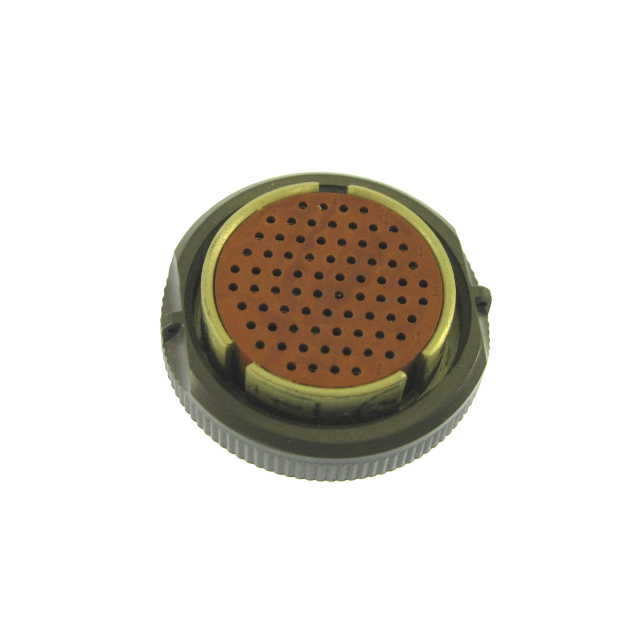

СНЦ13-30/14Р-11-А-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока, а также для работы в импульсных системах. Изделие относится к категории СНЦ13 и используется для соединения и разъединения электрических цепей в составе различной электроаппаратуры и радиоаппаратуры. Соединитель предназначен для внутреннего монтажа и обеспечивает стабильное электрическое соединение в условиях воздействия разнообразных климатических факторов.

Конструктивно СНЦ13-30/14Р-11-А-В выполнен в виде розетки кабельной негерметичной. В паре с ответной частью — герметичной приборной вилкой — он образует разъёмное контактное соединение, рассчитанное на многократные циклы сочленения и расчленения. Изделие ориентировано на применение в аппаратуре, где требуется надёжная фиксация соединения и защита от ошибочного подключения.

Подтверждённые технические особенности

Соединитель обладает следующими характеристиками, подтверждёнными каталожными данными:

• количество контактов — 30;
• диаметр корпуса — 14 мм;
• конструктивное исполнение — розетка кабельная негерметичная;
• многопозиционная поляризация — исполнение «а» (возможны также варианты б, в, г, д, е);
• климатическое исполнение — всеклиматическое;
• максимальное рабочее напряжение — 140 В;
• сопротивление электрического контакта — не более 45 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих температур — от минус 60 °C до плюс 85 °C;
• приёмка — «5».

Покрытие контактов выполнено из никеля и золота, что обеспечивает высокую проводимость и защиту контактных поверхностей от коррозионного воздействия. Такое покрытие способствует сохранению стабильных электрических параметров на протяжении всего срока эксплуатации.

Конструктивные особенности и поляризация

Соединители серии СНЦ13 имеют трёхшпоночную поляризацию корпусов и многошпоночную установку изолятора. Данное решение предотвращает несанкционированное или ошибочное соединение с разъёмами других типов и исполнений. Поляризация «а» определяет конкретное угловое расположение изолятора относительно корпуса, что исключает неправильную стыковку даже при внешнем сходстве соединителей.

Крепление ответных приборных вилок осуществляется сваркой, что обеспечивает высокую механическую прочность и герметичность монтажа. Розетка кабельная предназначена для оконцевания кабельных линий и фиксации проводников методом пайки или обжима в зависимости от применяемой технологии монтажа.

Применение

СНЦ13-30/14Р-11-А-В применяется в составе электрических схем радиоэлектронной аппаратуры, измерительных комплексов, систем управления и коммутации. Изделие рассчитано на работу в условиях всеклиматического исполнения, что допускает его эксплуатацию при значительных перепадах температур, повышенной влажности и иных внешних воздействиях в пределах заявленного диапазона от минус 60 °C до плюс 85 °C.

Соединитель востребован при внутреннем монтаже оборудования, где требуется компактное разъёмное соединение с большим количеством контактов при относительно небольшом диаметре корпуса — 14 мм. Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают корректную передачу сигналов и питающих напряжений вплоть до 140 В.

Изделие может применяться в составе жгутов и кабельных сборок, в блоках питания, устройствах автоматики, контрольно-измерительной технике и другом оборудовании, где предполагается периодическое размыкание цепей для технического обслуживания, настройки или замены модулей. Кабельная розетка устанавливается на оконечности соединительного кабеля и обеспечивает удобное подключение к приборной части.

Приёмка «5» указывает на проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями, что подтверждает готовность изделия к эксплуатации в составе конечной аппаратуры.
