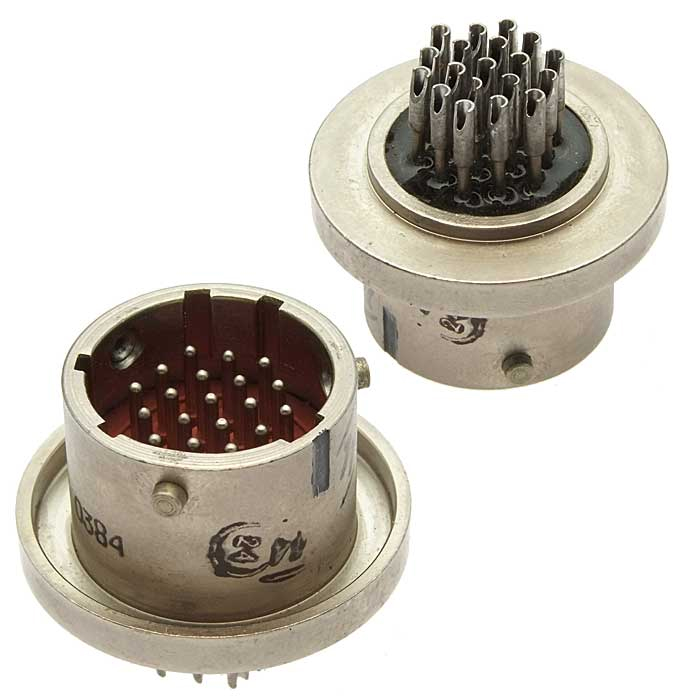

СНЦ13-30-А-В ВИЛКИ «5»

Цена:

700 ₽

Технические характеристики

СНЦ13-30-а-В 5 вилка

СНЦ13-30-а-В 5-вил — это тип электрического соединителя, который используется в различных электрических цепях. Данный соединитель предназначен для работы с постоянным и переменным током, а также с импульсными сигналами, что делает его универсальным для применения в электро- и радиоаппаратуре.

Конструкция и характеристики

Структура :
Соединители серии СНЦ13 состоят из двух основных частей: герметичной приборной вилки и негерметичной кабельной розетки. Это позволяет обеспечить надежное соединение в различных условиях эксплуатации. Крепление вилки осуществляется сваркой, что гарантирует прочность и долговечность соединения. Поляризация :
У соединителей имеется трехшпоночная поляризация корпусов и многошпоночная установка изолятора. Это конструктивное решение исключает возможность неправильного соединения с другими разъемами, что повышает безопасность эксплуатации. Технические параметры :

Количество контактов : 30
Диаметр корпуса : 14 мм
Рабочее напряжение : до 250 В
Максимальная токовая нагрузка : от 10 до 80 А в зависимости от модели
Рабочая температура : от -60 °C до +85 °C
Материалы : Корпус изготовлен из металла, изолятор — из карболита. Контакты могут иметь покрытие из золота или никеля, что обеспечивает хорошую проводимость и защиту от коррозии.

Применение

Соединители СНЦ13-30-а-В используются для соединения и разъединения электрических цепей, проводов и кабелей в различных устройствах. Их можно встретить в промышленной электронике, а также в системах автоматизации и управления.Эти соединители обеспечивают надежное функционирование оборудования в сложных климатических условиях благодаря своему всеклиматическому исполнению.

Описание

Назначение

СНЦ13-30-А-В ВИЛКИ «5» представляет собой электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока, а также импульсных сигналов. Изделие относится к серии СНЦ13 и используется в составе электро- и радиоаппаратуры, где требуется разъёмное соединение проводов и кабелей с возможностью многократного сочленения и расчленения.

Конструкция соединителя предполагает работу в составе пары: герметичная приборная вилка и негерметичная кабельная розетка. Данное изделие выполняет функцию вилки, то есть ответной части, устанавливаемой на прибор или панель и соединяемой с кабельной розеткой. Крепление вилки осуществляется сваркой, что обеспечивает жёсткую фиксацию и исключает самопроизвольное разъединение при вибрационных и механических нагрузках.

Соединитель рассчитан на применение в промышленной электронике, системах автоматизации и управления, где предъявляются повышенные требования к надёжности контактных соединений и устойчивости к внешним воздействиям.

Подтверждённые особенности

Изделие СНЦ13-30-А-В ВИЛКИ «5» характеризуется следующими конструктивными и техническими параметрами, подтверждёнными каталожными данными серии СНЦ13.

Конструктивные особенности

Количество контактов — 30.
Диаметр корпуса — 14 мм.
Трёхшпоночная поляризация корпусов, исключающая неправильное соединение с разъёмами других типов.
Многошпоночная установка изолятора для точной ориентации контактов.
Крепление вилки сваркой для повышенной прочности соединения.
Герметичное приборное исполнение вилки.

Электрические и климатические параметры

Рабочее напряжение — до 250 В.
Максимальная токовая нагрузка — от 10 до 80 А в зависимости от конкретной модели серии.
Диапазон рабочих температур — от минус 60 °C до плюс 85 °C.
Всеклиматическое исполнение, допускающее эксплуатацию в сложных климатических условиях.

Материалы

Корпус изделия изготовлен из металла, что обеспечивает механическую прочность и экранирование. Изолятор выполнен из карболита — материала, устойчивого к нагреву и механическим нагрузкам. Контакты могут иметь покрытие из золота или никеля, что повышает проводимость и защищает от коррозии.

Применение

СНЦ13-30-А-В ВИЛКИ «5» применяется для соединения и разъединения электрических цепей, проводов и кабелей в устройствах промышленной электроники и системах автоматизации. Изделие подходит для монтажа на приборные панели и корпуса оборудования, где требуется стационарная вилочная часть с последующим подключением кабельной розетки.

Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур соединитель может использоваться в аппаратуре, эксплуатируемой как в отапливаемых помещениях, так и вне их — при пониженных и повышенных температурах окружающей среды. Трёхшпоночная поляризация корпусов и многошпоночная установка изолятора исключают ошибки при сочленении, что особенно важно при обслуживании многоконтактных систем, где неверное подключение может привести к выходу оборудования из строя.

Изделие подходит для применения в составе распределительных устройств, пультов управления, контрольно-измерительной аппаратуры и другого оборудования, где требуется надёжное разъёмное соединение с количеством контактов до 30 и рабочим напряжением до 250 В. Категория приёмки «5» указывает на приёмочный уровень изделия в соответствии с установленной для данной серии системой контроля качества.
