| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
7723СНЦ13-30-А-В ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 700 ₽ | ||||
7724СНЦ13-30-А-В ВИЛКИ |  | ПОД ЗАКАЗ | 3950 ₽ | |||||

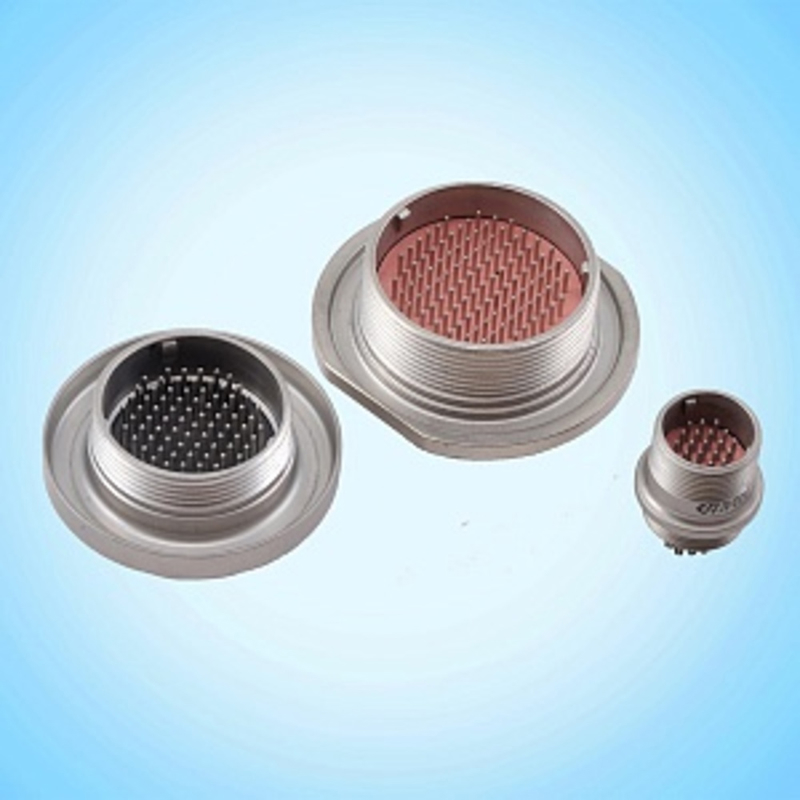

7725СНЦ13-30/14Р-11-А-В (СНЦ13-30-А-В РОЗЕТКИ) | «5» |  | ПОД ЗАКАЗ | |||||

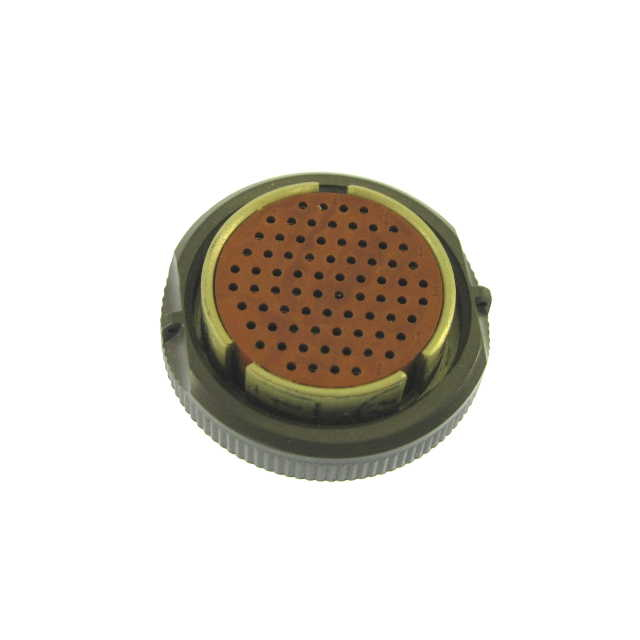

7726СНЦ13-30/14Р-6-ВЭ | Год: 2015, «5» |  | ПОД ЗАКАЗ | 4950 ₽ | ||||
7727СНЦ13-30/14Р-6-ГЭ | Год: 2015, «5» |  | ПОД ЗАКАЗ | 4950 ₽ | ||||
7728СНЦ13-30А-В (СНЦ13-30/14Р-11-А-В) |  | ПОД ЗАКАЗ | 1550 ₽ | |||||
7729СНЦ13-30А-В (СНЦ13-30/14Р-11-А-В) |  | ПОД ЗАКАЗ | ||||||
7730СНЦ13-30А-В (СНЦ13-30/14Р-11-А-В) |  | ПОД ЗАКАЗ | 3850 ₽ | |||||
7731СНЦ13-30А-Э (СНЦ13-30/14Р-6-А-Э) |  | ПОД ЗАКАЗ | ||||||
7732СНЦ13-30Б-В (СНЦ13-30/14Р-11-Б-В) |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
7733СНЦ13-50А-В (СНЦ13-50/18В-1-А-В) |  | ПОД ЗАКАЗ | ||||||
7734СНЦ13-50А-В (СНЦ13-50/18Р-11-А-В) |  | ПОД ЗАКАЗ | 2350 ₽ | |||||
7735СНЦ13-50А-В (СНЦ13-50/18Р-6-А-В) |  | ПОД ЗАКАЗ | ||||||
7736СНЦ13-50Б-В (СНЦ13-50/18В-1-Б-В) |  | ПОД ЗАКАЗ | ||||||
7737СНЦ13-50В-В (СНЦ13-50/18В-2-В-В) |  | ПОД ЗАКАЗ | ||||||
7738СНЦ13-50Е-В (СНЦ13-50/18Р-6-Е-В) |  | ПОД ЗАКАЗ |
Соединители СНЦ13 — это цилиндрические многопозиционные электрические разъемы с локальной защитой контактов, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц ) и импульсного токов.
Назначение и применение
Используются для соединения и разъединения электрических цепей в технике и оборудовании
Применяются в цепях с токовой нагрузкой до 2 А на одиночный контакт
Рабочее напряжение — до 140 В (амплитудное значение)
Конструкция
Соединители состоят из:
Герметичной приборной вилки (СНЦ13, СНЦ13-Э)
Негерметичной кабельной розетки (СНЦ13, СНЦ13-Э)
Либо герметичного перехода СНЦ13 плюс две кабельные розетки
Вилки и розетки могут изготавливаться без кожуха или с кожухом .
Технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление контактов, не более | 45 мОм (СНЦ13), 90 мОм (переход СНЦ13) |
| Сопротивление изоляции (нормальные условия), не менее | 5000 МОм |
| Максимальная токовая нагрузка на контакт | 2 А |
| Количество сочленений–расчленений | 250 |
| Минимальная наработка | 2000 часов |
| Сочленение | Резьбовое |
| Покрытие контактов | Никель (вилка), золото (розетка) |
Особенности конструкции
Имеют трёхшпоночную поляризацию корпусов — защищает от несанкционированного сочленения
Обеспечивают многопозиционную установку изоляторов
Устойчивы к воздействию специальных факторов (вибрация, удары, климатические воздействия)
Герметичное исполнение обеспечивает защиту от влаги и пыли
Размеры корпусов
Условные размеры вилок и розеток СНЦ13: 10, 12, 14, 18, 22, 27
СНЦ13 относится к группе соединителей вместе с СНЦ14 и СНЦ42, которые имеют аналогичное назначение и схожие характеристики.
