СНЦ127Т-50 Р2-1: надёжный 50-контактный разъём для радиоэлектронной аппаратуры

СНЦ127Т-50 Р2-1 — многоконтактный цилиндрический электрический соединитель серии СНЦ127Т, рассчитанный на применение в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение с 50 контактами позволяет организовать компактное и упорядоченное подключение большого числа сигнальных и питающих цепей в составе кабельного жгута.

Разъёмы семейства СНЦ127Т используются там, где особенно важны стабильность электрического контакта, устойчивость к внешним электромагнитным воздействиям и защита от ошибочного сопряжения частей соединителя. Серия относится к экранированным байонетным соединителям, предназначенным для работы в цепях постоянного, переменного и импульсного тока в условиях помех.

Назначение СНЦ127Т-50 Р2-1

Разъём СНЦ127Т-50 Р2-1 предназначен для разъёмного соединения кабелей и блоков аппаратуры. В обозначении изделия число 50 указывает на количество контактов, поэтому данная модификация подходит для многопроводных линий, межблочных соединений и сложных кабельных сборок.

Соединители СНЦ127Т применяют в следующих направлениях:

• промышленная автоматика и системы управления;

• контрольно-измерительные комплексы;

• телеметрическое и связное оборудование;

• вычислительная и периферийная аппаратура;

• бортовые и транспортные электронные системы;

• испытательные стенды;

• специализированная радиоэлектронная техника.

Для серии СНЦ127Т характерно применение в аппаратуре, работающей при наличии электромагнитных и кондуктивных помех. В конструкции розеток серии предусмотрены фильтрующие элементы, а исполнение соединителя направлено на снижение влияния помех на передаваемые электрические сигналы.

Конструктивные особенности

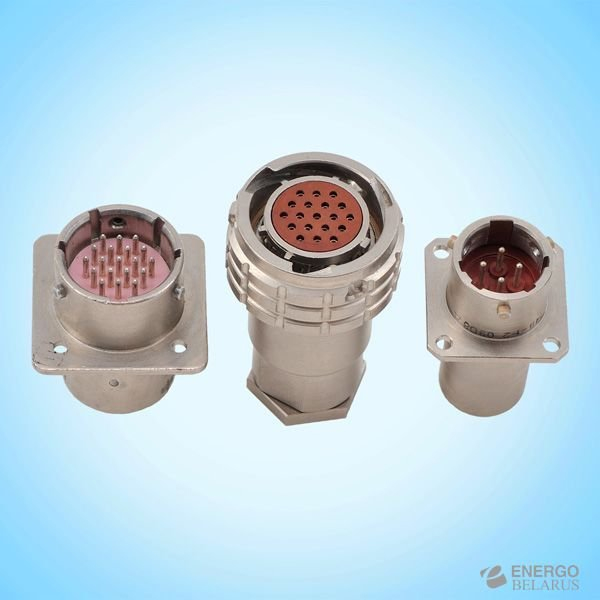

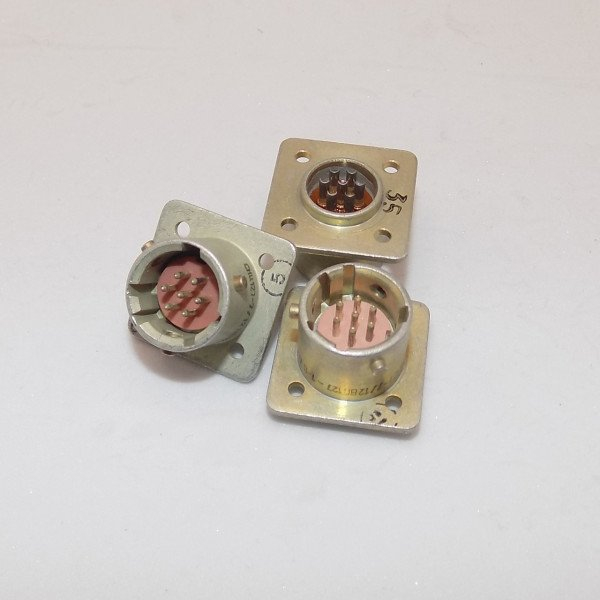

СНЦ127Т-50 Р2-1 относится к цилиндрическим соединителям с байонетным механизмом сочленения. Такой способ фиксации позволяет быстро соединять и разъединять части разъёма, одновременно обеспечивая устойчивое механическое крепление при вибрации и эксплуатационных нагрузках.

Ключевые особенности конструкции:

• 50 контактных позиций для подключения сложных жгутов;

• цилиндрический металлический корпус;

• байонетная фиксация ответных частей;

• экранирующая конструкция для повышения помехозащищённости;

• поляризация корпуса несколькими шпонками;

• защита от неверного соединения несовместимых разъёмов;

• возможность применения в аппаратуре с ограниченным монтажным пространством;

• исполнение для внутреннего монтажа в составе оборудования.

Многошпоночная поляризация и позиционирование изолятора особенно важны при обслуживании аппаратуры: они уменьшают риск ошибочного подключения кабеля, повреждения контактов и нарушения электрической схемы.

Основные параметры серии

Конкретные характеристики СНЦ127Т-50 Р2-1 следует подтверждать по паспорту, техническим условиям и документации именно на требуемое исполнение. При этом для соединителей СНЦ127Т/СНЦ127Ф публикуются следующие типовые параметры:

Указанные параметры относятся к данным по семейству СНЦ127Т/СНЦ127Ф и могут различаться в зависимости от исполнения, ёмкости фильтров, варианта контактов, климатической категории и технических условий конкретного изделия.

Преимущества применения

Использование СНЦ127Т-50 Р2-1 оправдано в оборудовании, где необходимо передавать множество электрических цепей через один компактный интерфейс. Вместо большого количества отдельных разъёмов устройство получает единый 50-контактный узел подключения, что упрощает разводку, маркировку и техническое обслуживание кабельной сети.

Практические преимущества разъёма:

• сокращение количества отдельных межблочных подключений;

• повышение удобства монтажа кабельных жгутов;

• защита цепей от влияния внешних электромагнитных помех;

• надёжная фиксация ответных частей;

• снижение вероятности неправильного подключения;

• удобство регламентного обслуживания и замены блоков;

• применение в условиях вибрации и сложной электромагнитной обстановки.

Что учитывать при подборе

При подборе разъёма СНЦ127Т-50 Р2-1 необходимо проверять не только число контактов. Важно сопоставить с проектной документацией тип ответной части, расположение и вид контактов, вариант монтажа, распайку кабеля, поляризацию, исполнение корпуса и требования к экранированию.

Также рекомендуется уточнить:

• соответствие маркировки ответного разъёма;

• допустимую токовую нагрузку на каждый контакт;

• рабочее напряжение конкретной цепи;

• требования к электрическим фильтрам;

• необходимость герметизации;

• климатические условия эксплуатации;

• способ монтажа и тип хвостовиков контактов;

• требования к экранировке кабеля и корпусному соединению.

СНЦ127Т-50 Р2-1 — решение для многоконтактных электрических соединений в ответственной аппаратуре, где необходимы механическая надёжность, помехозащищённость и удобство обслуживания. Перед установкой разъёма в проект следует сверить полную расшифровку обозначения и присоединительные данные с документацией на конкретную модификацию.
