Назначение соединителя

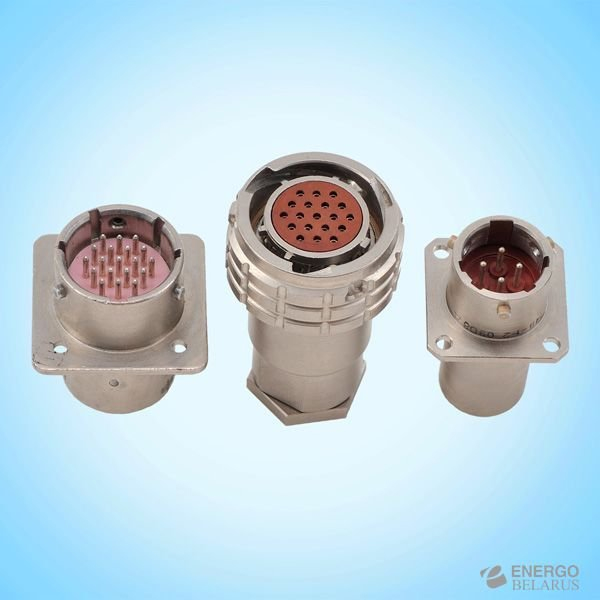

СНЦ127-8/12РП126-1-В «5» представляет собой цилиндрический низкочастотный кабельный соединитель серии СНЦ127, выпускаемый предприятием «Элекон» в соответствии с техническими условиями НКЦС.434410.511ТУ. Изделие относится к категории розеток и предназначено для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока.

Соединитель применяется в аппаратуре общего и специального назначения, в том числе в военной технике, где требуется надёжная коммутация цепей в условиях повышенных механических и климатических нагрузок. Исполнение «В» означает всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне температур и при высокой влажности.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в технической документации.

• Типоразмер и условный размер корпуса: 12.
• Форма исполнения: цилиндрический, кабельный, с прямым кожухом (патрубком).
• Метод сочленения с вилкой: байонетное.
• Количество контактов: 8 штук, из них 6 контактов диаметром 0,6 мм и 2 контакта диаметром 2,0 мм.
• Материал контактов: латунь с серебряным покрытием; контакты неразборные, предназначены для пайки.
• Материал корпуса: алюминиевый сплав с анодным покрытием зелёного цвета.
• Материал изолятора: карболит коричневого цвета.
• Максимальное рабочее напряжение (амплитудное значение): до 150 В.
• Рабочий ток на контакт: до 0,5 А для контактов диаметром 0,6 мм и до 10 А для контактов диаметром 2,0 мм.
• Сопротивление контактов: не более примерно 10 мОм для контактов 0,6 мм и 1,6 мОм для контактов 2,0 мм.
• Сопротивление изоляции: порядка 5000 МОм и выше между контактами.

Условия эксплуатации и ресурс

Изделие рассчитано на эксплуатацию в жёстких климатических условиях. Температурный диапазон составляет примерно от минус 60 до плюс 85 °C. Допускается относительная влажность до 98 процентов при температуре плюс 35 °C.

Ресурс по количеству сочленений-расчленений составляет не менее 250 циклов. Минимальная наработка — не менее 15 000 часов в нормальных режимах. Срок хранения достигает 25 лет, что подтверждает высокую стойкость материалов и покрытий к длительному воздействию внешней среды.

Особенности исполнения

Вариант «5» указывает на вид приёмки, который соответствует специальным техническим условиям. Как правило, такая приёмка применяется для изделий повышенной надёжности и для аппаратуры военного или специализированного назначения. Это означает, что каждая партия проходит дополнительный контроль качества по установленным нормам.

Год выпуска указан как 2023. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении.

Область применения

Соединитель СНЦ127-8/12РП126-1-В «5» востребован в составе бортовых и наземных систем связи, в измерительной и управляющей аппаратуре, а также в других устройствах, где требуется компактное байонетное соединение с раздельными силовыми и сигнальными контактами. Наличие двух контактов диаметром 2,0 мм позволяет коммутировать цепи с током до 10 А, тогда как шесть контактов диаметром 0,6 мм предназначены для слаботочных сигнальных цепей.
