Назначение разъёма СНЦ127-8/12РП126-1-В

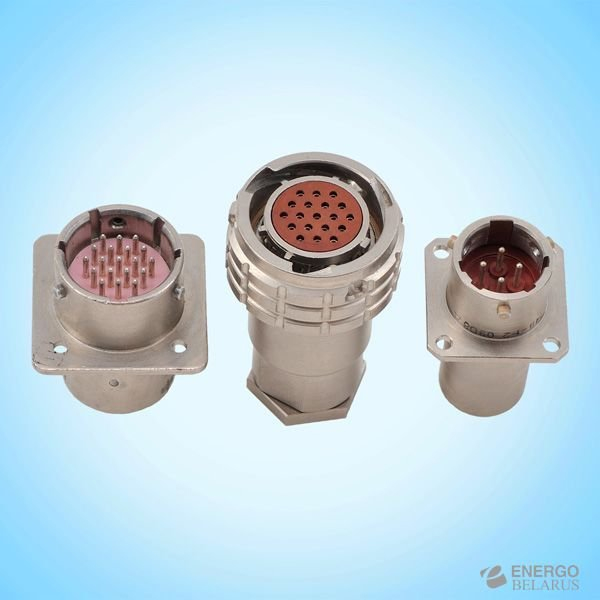

СНЦ127-8/12РП126-1-В «5» производства завода «Элекон» представляет собой цилиндрический низкочастотный кабельный разъём-розетку из серии СНЦ127. Соединители этой серии применяются в стационарном и мобильном электронном оборудовании для коммутации электрических цепей постоянного, переменного и импульсного тока.

Обозначение «5» в маркировке указывает на вид приёмки (ВП, ПЗ), а не на какую-либо особую версию конструкции. Изделие поставляется в заводской упаковке, артикул — 20778, год выпуска — 2023.

Основное назначение данной розетки — сочленение с блочными вилками той же серии СНЦ127. Это позволяет использовать её в составе жгутов и кабельных сборок, где требуется надёжное разъёмное соединение с байонетной фиксацией.

Конструктивные и электрические особенности

Корпус разъёма выполнен из алюминиевого сплава с анодированным покрытием зелёного цвета. Контакты представляют собой гнёзда круглого сечения из латуни с серебряным покрытием, изолятор изготовлен из карболита коричневого цвета.

В разъёме предусмотрено 8 контактов: 6 штук диаметром 0,6 мм и 2 штуки диаметром 2,0 мм. Такое сочетание позволяет одновременно коммутировать слаботочные сигнальные цепи и более мощные силовые линии в одном соединителе.

Электрические параметры:

• максимальное рабочее напряжение по амплитуде — до 150 В;
• ток на контакт диаметром 0,6 мм — примерно 0,5 А;
• ток на контакт диаметром 2,0 мм — до 10 А;
• сопротивление изоляции — не менее нескольких тысяч мегаом.

Механический монтаж — объёмный, электрическое присоединение — пайка. Метод сочленения — байонетный, что обеспечивает быстрое и надёжное соединение с ответной частью.

Условия эксплуатации и ресурс

Разъём имеет всеклиматическое исполнение «В» и рассчитан на работу в широком диапазоне температур — ориентировочно от минус 60 до плюс 85 градусов Цельсия. Относительная влажность при температуре до плюс 35 градусов Цельсия может достигать 98 процентов.

Нормы технических условий обеспечивают длительный срок годности и сохраняемости — порядка 25 лет. Ресурс сочленений-расчленений составляет не менее 250 циклов, а минимальная наработка — около 15 000 часов.

Области применения

Благодаря субминиатюрным размерам, всеклиматическому исполнению и стойкости к вибрационным и температурным нагрузкам розетка СНЦ127-8/12РП126-1-В «5» подходит для применения в бортовой и наземной радиоэлектронной аппаратуре, приборах управления и измерительной технике.

1. Стационарное электронное оборудование с кабельными жгутами.
2. Мобильные и носимые устройства, требующие разъёмного соединения.
3. Системы, где необходима коммутация цепей с разным током нагрузки в одном соединителе.

Комплектация и совместимость

Изделие поставляется в заводской упаковке. Совместимость обеспечивается с блочными вилками серии СНЦ127, что упрощает подбор ответных частей при проектировании и ремонте оборудования.
