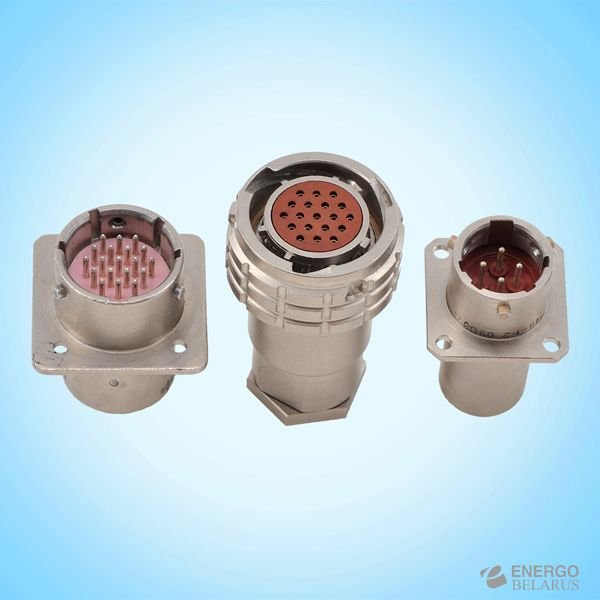

Назначение соединителя СНЦ127-8/12РП126-1-В

СНЦ127-8/12РП126-1-В от завода Элекон в исполнении «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя субминиатюрного ряда СНЦ127. Изделие предназначено для надёжного соединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока в составе различных электронных и электротехнических устройств. Розетка применяется во внутренних цепях промышленного оборудования и взаимосочленяется с блочными вилками СНЦ127.

Подтверждённые технические особенности

Соединитель оснащён 8 контактами двух типов, что обеспечивает гибкость при коммутации цепей с разной токовой нагрузкой.

• 6 контактов диаметром 0,6 мм: рабочий ток 0,5 А на контакт, максимальная нагрузка 3 А.
• 2 контакта диаметром 2,0 мм: рабочий ток 10 А, максимальная нагрузка 15 А.
• Максимальное рабочее напряжение: 150 В (амплитудное).
• Сопротивление изоляции: не менее 1000 МОм для контактов 0,6 мм и 5000 МОм между парами.
• Условный размер корпуса: 12 мм.
• Метод сочленения: байонетный.
• Монтаж: пайка с объёмной фиксацией.

Корпус изготовлен из алюминиевого сплава с анодированным зелёным покрытием и прямым патрубком (П). Изолятор выполнен из карболита коричневого цвета. Контакты — латунные с серебряным покрытием (Ag), не извлекаемые, круглой формы. Поляризация — многошпоночная.

Климатическое исполнение и устойчивость к воздействиям

Исполнение В — всеклиматическое. Рабочая температура: от минус 60 до плюс 85 °C. Влажность: до 98 процентов при плюс 35 °C. Соединитель выдерживает вибрацию в диапазоне 1–5000 Гц при ускорении 20 g, акустические шумы 170 дБ, удары до 1000 g. Герметичность обеспечивает скорость утечки воздуха не более 0,01 л/ч при 1 кгс/см².

Ресурс и хранение

Ресурс составляет 250 сочленений-расчленений, наработка — не менее 15 000 часов, срок хранения — 25 лет.

Применение и комплектация

Розетка используется во внутренних цепях промышленного оборудования, где требуется надёжное соединение при повышенных механических и климатических нагрузках. Взаимосочленяется с блочными вилками СНЦ127. Поставка осуществляется в заводской упаковке. Приёмка — «5», год выпуска — 2023.
