Назначение и область применения

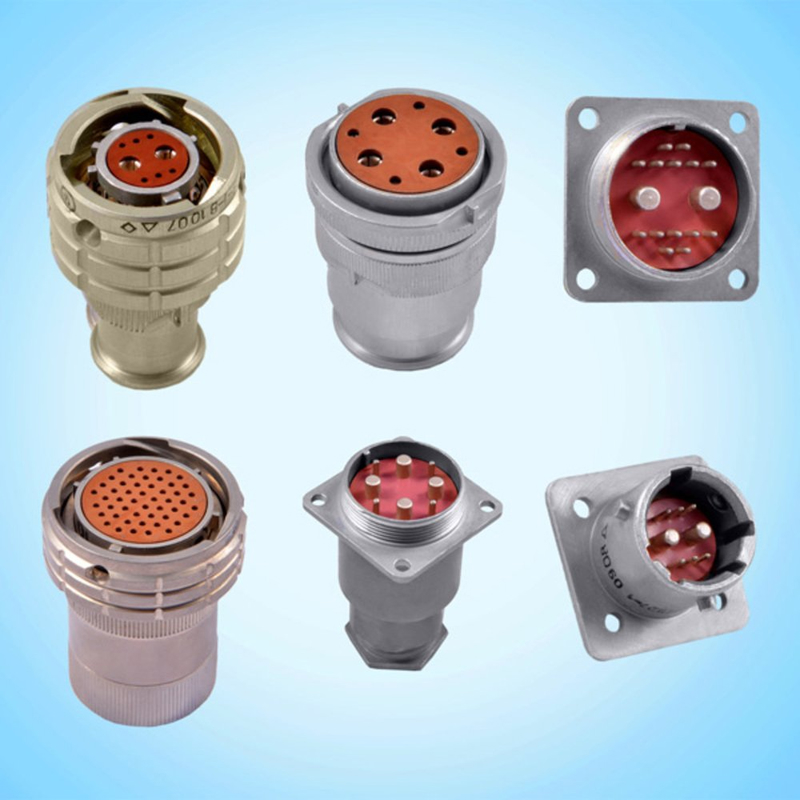

СНЦ127-50/18РП118-2-В — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие состоит из герметичной вилки и негерметичной кабельной розетки, при этом модификация «РП» указывает на приборную розетку, предназначенную для монтажа на панель. Конструкция допускает использование как для объемного, так и для печатного монтажа.

Соединитель ориентирован на применение в аппаратуре, где предъявляются повышенные требования к надежности электрических соединений и устойчивости к внешним воздействующим факторам. Благодаря всеклиматическому исполнению «В» изделие сохраняет работоспособность в широком диапазоне температур и может эксплуатироваться в составе бортового оборудования, наземных комплексов и промышленных систем.

Наличие герметичной вилки позволяет применять соединитель в устройствах, где требуется защита внутренних цепей от проникновения влаги и загрязнений со стороны сочленения. Приборная розетка обеспечивает удобный монтаж на корпусах блоков и панелях, а также возможность подключения кабельных сборок с объемным или печатным способом заделки проводников.

Ключевые технические особенности

Соединитель имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов. Такое решение исключает вероятность ошибочного или несанкционированного сочленения ответных частей, что особенно важно в многоконтактных системах с большим числом однотипных разъемов, размещенных в непосредственной близости друг от друга.

Основные подтвержденные характеристики изделия:

• Тип соединителя: цилиндрический, низкочастотный.
• Количество контактов: 18.
• Номинальный диаметр корпуса: 50 мм.
• Рабочий ток: до 3 А на контакт.
• Рабочее напряжение: до 700 В переменного тока (среднеквадратичное значение) и до 1000 В постоянного тока.
• Рабочая частота: до 3 МГц.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 125 градусов Цельсия.
• Механическая износостойкость: 500 циклов сочленения-расчленения.
• Приемка: «5».
• Год выпуска: 2015.

Герметичная вилка и негерметичная приборная розетка образуют пару, рассчитанную на многократное сочленение и расчленение в процессе эксплуатации и технического обслуживания. Всеклиматическое исполнение обеспечивает стабильные электрические параметры при резких перепадах температур, повышенной влажности и воздействии агрессивных сред в пределах установленных норм.

Применение в оборудовании

Соединитель предназначен для использования в составе аппаратуры, работающей в сложных условиях эксплуатации. Типовые направления применения включают:

1. Авиационная и космическая техника — бортовая аппаратура, системы управления и навигации, где требуется высокая устойчивость к перепадам температур и механическим нагрузкам.
2. Военная техника — системы связи, управления, радиоэлектронной борьбы и вооружения, предъявляющие повышенные требования к защите от ошибочного соединения.
3. Радиоэлектронная аппаратура специального назначения — оборудование, требующее длительного сохранения параметров в жестких условиях эксплуатации.
4. Промышленное оборудование — системы автоматизации, контроля и управления производственными процессами.
5. Системы связи — стационарные и полевые средства связи, телекоммуникационное оборудование.
6. Измерительная аппаратура — тестовое и измерительное оборудование, требующее точной и надежной передачи сигналов.

Приборная розетка модификации «РП» рассчитана на установку на панелях и корпусах приборных блоков, что упрощает компоновку многоканальных систем и обеспечивает удобный доступ к соединительным линиям при обслуживании. Герметичная вилка защищает внутренние цепи от внешних воздействий со стороны сочленения, а многошпоночная поляризация исключает ошибки при подключении в условиях ограниченного пространства и плотного монтажа.

Особенности конструкции и монтажа

Конструкция соединителя предусматривает два способа монтажа: объемный — для присоединения проводников пайкой или обжимом, и печатный — для установки на печатные платы. Приборная розетка крепится на панели с помощью штатных элементов фиксации, обеспечивающих жесткое и надежное закрепление корпуса в посадочном отверстии.

Сочленение вилки и розетки выполняется по направляющим шпонкам, исключающим перекос контактов и повреждение изоляторов. Износостойкость в 500 циклов подтверждает пригодность изделия для многократного использования при проведении регламентных работ, проверок и замене отдельных блоков.

Приемка «5» указывает на проведение приемо-сдаточных испытаний в соответствии с установленными требованиями для данной категории изделий. Соединитель поставляется как отдельное комплектующее изделие без дополнительных элементов крепежа и ответных частей, если иное не предусмотрено условиями поставки.
