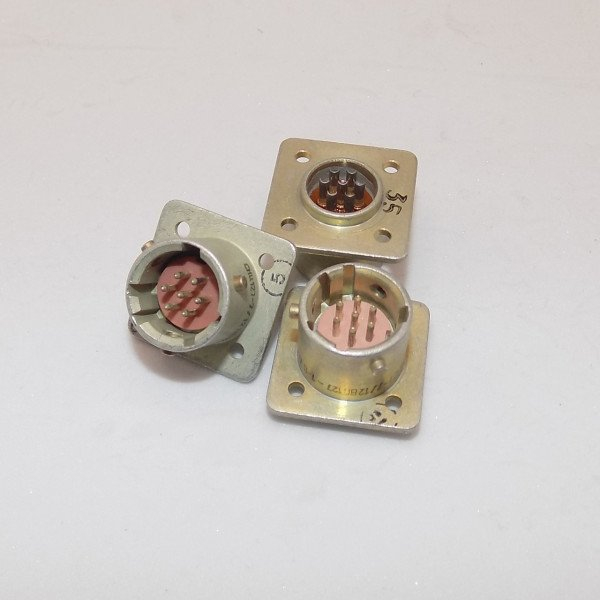

Назначение соединителя СНЦ127-32/22ВП127-1-В «5»

Соединитель СНЦ127-32/22ВП127-1-В «5» представляет собой низкочастотный цилиндрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования. Изделие относится к серии СНЦ127 и применяется для разъемного соединения кабельных и приборных трактов там, где требуется надежный электрический контакт при многократных циклах сочленения и расчленения.

Благодаря байонетному механизму фиксации соединитель обеспечивает быстрое и безошибочное соединение даже в условиях ограниченного доступа. Вилка с покрытием рабочих контактов золотом гарантирует стабильное переходное сопротивление и устойчивость к окислению поверхностей, что особенно важно для слаботочных сигнальных цепей и аппаратуры, эксплуатируемой в течение длительного времени без профилактического обслуживания.

Конструктивные особенности и электрические параметры

Соединитель выполнен в цилиндрическом металлическом корпусе условного размера 22 и содержит 32 контакта. Способ монтажа — пайка, что обеспечивает высокую механическую прочность и долговечность соединений при вибрационных и ударных нагрузках. Хвостовик вилки имеет цилиндрическую форму и предназначен для объемного монтажа, позволяя аккуратно выводить проводники через заднюю часть разъема.

Ключевые характеристики

• Количество контактов — 32
• Условный размер корпуса — 22
• Тип соединения — вилка (обозначение «В»)
• Способ монтажа — пайка (обозначение «П»)
• Тип хвостовика — цилиндрический для объемного монтажа (обозначение «1»)
• Покрытие рабочих контактов — золотое (обозначение «1»)

Электрические параметры

• Максимальный ток на одиночный контакт — до 7 А
• Суммарная токовая нагрузка на соединитель — до 22 А
• Максимальное рабочее напряжение — 250 В
• Сопротивление изоляции между контактами — не менее 5000 МОм

Высокое сопротивление изоляции минимизирует токи утечки и вероятность коротких замыканий между соседними цепями, что особенно критично при плотной компоновке контактов в корпусе размера 22.

Условия эксплуатации и применение

Соединитель рассчитан на работу в широком диапазоне температур окружающего воздуха — от минус 60 до плюс 85 градусов Цельсия. Изделие устойчиво к воздействию различных климатических факторов и предназначено для внутреннего монтажа. Золотое покрытие контактов дополнительно защищает их от коррозии при повышенной влажности и перепадах температур.

Приемка «5» в обозначении товара указывает на категорию качества, предусматривающую ужесточенные требования к контролю и надежности изделия. Такие соединители применяются в ответственных узлах аппаратуры, где отказ разъема недопустим: в системах автоматики, измерительных комплексах, бортовом и наземном оборудовании.

СНЦ127-32/22ВП127-1-В «5» совместим с ответными частями серии СНЦ127, что упрощает проектирование и модернизацию существующих систем. Конструкция с байонетным замком исключает самопроизвольное расчленение при вибрациях, а фиксация обеспечивается поворотом на ограниченный угол с характерным защелкиванием.

Изделие подходит для монтажа в кабельные сборки и на приборные панели. Пайка контактов допускает использование стандартного монтажного инструмента и припоев, совместимых с золотым покрытием контактных поверхностей. При этом следует учитывать суммарное токовое ограничение в 22 А на весь соединитель при одновременной нагрузке нескольких цепей.
