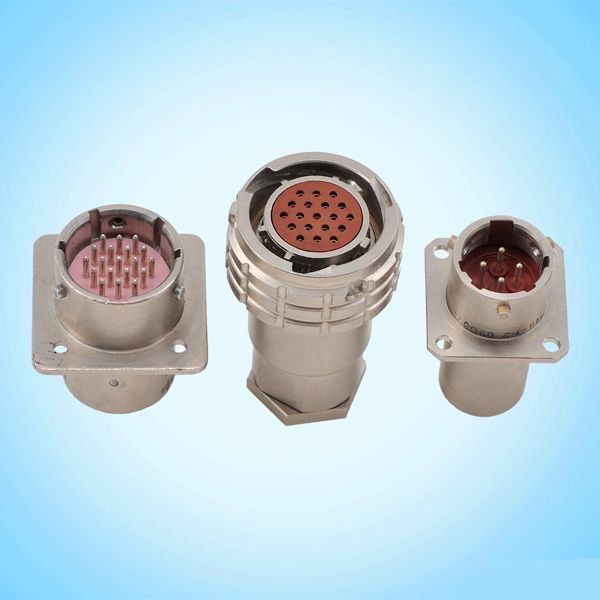

СНЦ127-19/18РП128-3-В 2013г «5»

Цена:

4350 ₽

В наличии: 3 шт.

Заводская упаковка

Технические характеристики

Соединитель СНЦ 127‑19/18РП128‑3‑В «5» относится к серии советских/российских цилиндрических экранированных разъёмов типа СНЦ, применяемых в электрических цепях постоянного, переменного (до примерно 3 МГц) и импульсного тока. Это трёхрядный (3‑рядный) экранированный соединитель с всеклиматическим исполнением, предназначенный для работы в радио‑, контрольно‑измерительной и другой радиоэлектронной аппаратуре.

Соединитель СНЦ 127‑19/18РП128‑3‑В используется для надёжного соединения жгутов кабелей с печатными платами или блоками аппаратуры. Корпус выполнен в цилиндрическом исполнении с фланцем, многошпоночной поляризацией и защитой от несанкционированного сочленения за счёт многопозиционной установки изоляторов.

Для серии СНЦ 127 характерен условный размер корпуса 19 и 18 мм, а также количество контактов порядка 19 шт. с диаметром контактных стержней около 1,0 мм. На каждый контакт рабочий ток обычно составляет около 2–3 А, а суммарная токовая нагрузка по разъёму может достигать до примерно 7 А, в зависимости от конкретного исполнения. Максимальное рабочее напряжение для изделий серии СНЦ 127 обычно лежит в диапазоне 150–700 В, что позволяет использовать их в низковольтных радиосистемах и КИП.

Исполнение «В» указывает на всеклиматическое изделие, предназначенное для работы в широком диапазоне температур (типичный диапазон для аналогичных СНЦ‑разъёмов примерно от 0 до +70 °C, точные пределы задаются техническими условиями). Разъёмы рассчитаны на несколько сотен циклов сочленения‑расчленения (до порядка 250 циклов) и имеют минимальную наработку на отказ порядка 15 000 часов.

Если у вас есть документация (ТУ, каталог Элекона или «Радела») — можно уточнить параметры именно для исполнения СНЦ 127‑19/18РП128‑3‑В «5», включая точный ток, напряжение, диаметры проводников и схему подключения контактов.

Описание

Назначение и область применения

Соединитель СНЦ127-19/18РП128-3-В «5» представляет собой цилиндрический экранированный разъём, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры. Изделие применяется в радиоаппаратуре, контрольно-измерительных приборах, системах связи и другой технике, где требуется надёжное экранированное соединение жгутов кабелей с печатными платами или блоками аппаратуры.

Разъём относится к серии СНЦ127 и рассчитан на работу в электрических цепях с частотой переменного тока до 3 МГц. Конструкция обеспечивает защиту от электромагнитных помех благодаря экранированному исполнению корпуса. Трёхрядная компоновка контактов позволяет рационально использовать пространство внутри корпуса и обеспечивает высокую плотность монтажа при сохранении удобства подключения.

Конструктивные особенности

Корпус соединителя выполнен в цилиндрическом исполнении с фланцем, что обеспечивает жёсткое крепление к панели или корпусу аппаратуры. Изоляторы имеют многопозиционную установку, формирующую многошпоночную поляризацию. Такое решение исключает возможность ошибочного или несанкционированного сочленения ответных частей разъёма, что особенно важно в многоканальных системах с большим количеством однотипных соединителей.

Изделие содержит 19 контактов с диаметром контактных стержней около 1,0 мм. Условный размер корпуса составляет 19 на 18 мм. Рабочий ток на каждый контакт находится в пределах от 2 до 3 А, а суммарная токовая нагрузка по разъёму может достигать примерно 7 А в зависимости от конкретного исполнения. Максимальное рабочее напряжение для изделий серии СНЦ127 лежит в диапазоне от 150 до 700 В, что позволяет использовать соединитель в низковольтных радиосистемах и контрольно-измерительной аппаратуре.

Эксплуатационные характеристики

Исполнение «В» обозначает всеклиматическое изделие, пригодное для эксплуатации в широком диапазоне температур окружающей среды. Для аналогичных соединителей серии СНЦ типичный температурный диапазон составляет от 0 до +70 градусов Цельсия, при этом точные пределы для конкретного исполнения устанавливаются техническими условиями производителя.

Разъём рассчитан на многократное использование в процессе эксплуатации. Основные эксплуатационные параметры изделия:

количество циклов сочленения-расчленения — до 250;
минимальная наработка на отказ — порядка 15 000 часов;
диаметр контактных стержней — около 1,0 мм;
количество контактов — 19 штук;
рабочий ток на контакт — от 2 до 3 А;
суммарная токовая нагрузка — до 7 А;
максимальное рабочее напряжение — от 150 до 700 В;
частотный диапазон — до 3 МГц для переменного тока.

Комплектация и маркировка

Изделие поставляется в заводской упаковке, что обеспечивает сохранность разъёма при транспортировке и хранении. Маркировка «5» в обозначении указывает на приёмку, соответствующую установленным требованиям. Год выпуска партии — 2013. Артикул изделия — 20771, категория в каталоге — СНЦ127.

Соединитель предназначен для применения в составе радиоэлектронной аппаратуры, где требуется экранированное соединение с защитой от помех и надёжной фиксацией ответных частей. Конструкция с фланцевым креплением позволяет устанавливать разъём на панели и корпуса блоков, а многопозиционная поляризация исключает ошибки при коммутации.
