Назначение и область применения

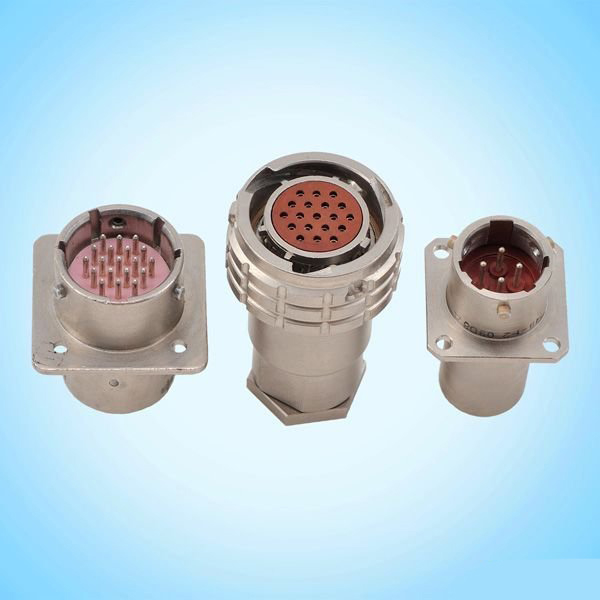

СНЦ127-19/18РП128-1-В «5» представляет собой кабельную розетку цилиндрического экранированного соединителя советского и российского производства. Изделие предназначено для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Соединитель ориентирован на кабельный монтаж и рассчитан на сочленение с приборной частью, имеющей 9 позиций. Крепление осуществляется фланцевой гайкой, предусмотрена многопозиционная поляризация, исключающая неправильное соединение контактов.

Разъём широко используется в электронных, радиотехнических и контрольно-измерительных приборах, где требуется надёжное экранированное соединение цепей с умеренными токовыми нагрузками. Конструкция позволяет применять изделие в стационарной и переносной аппаратуре, в том числе в условиях, где предъявляются требования к герметичности корпуса соединителя.

Технические особенности

Соединитель имеет 19 контактов диаметром 1,0 мм. Условный размер корпуса составляет 18 мм. Рабочий ток на один контакт достигает 2,1 А, при этом максимальная суммарная токовая нагрузка не превышает 7,0 А. Экранированная конструкция корпуса обеспечивает защиту цепей от внешних электромагнитных помех в диапазоне частот до 3 МГц.

Изделие относится ко всеклиматическому исполнению «В», что подтверждает способность сохранять рабочие характеристики в широком спектре внешних условий. Допустимый температурный диапазон эксплуатации — от 0 до 70 ºC. Вид приёмки «5» соответствует строгим требованиям контроля качества, применяемым при производстве и испытаниях соединителей данного типа. Год выпуска изделия — 2018, поставка осуществляется в заводской упаковке.

Эксплуатационные показатели

• Ресурс по сочленениям-расчленениям — до 250 циклов.
• Минимальная наработка — 15 000 часов.
• Скорость утечки воздуха при перепаде давления до 1 кгс/см² — не более 0,01 л/ч.
• Герметичность соединения обеспечивается конструкцией корпуса и уплотнительных элементов.

Монтаж и совместимость

СНЦ127-19/18РП128-1-В «5» предназначен для кабельной разделки и фиксации на ответной приборной части. Многопозиционная поляризация исключает ошибочную установку при сочленении. Крепление фланцевой гайкой позволяет выполнять монтаж на панелях и корпусах оборудования без применения дополнительных переходных элементов. Контакты диаметром 1,0 мм рассчитаны на подключение проводников с соответствующим сечением, подбираемых под рабочее напряжение и ток конкретной цепи.

Изделие совместимо с ответными частями соединителей линейки СНЦ127, имеющими 19 контактов и условный размер корпуса 18 мм. Применение всеклиматического исполнения «В» допускает использование разъёма в аппаратуре, эксплуатируемой в помещениях с регулируемым и нерегулируемым микроклиматом, при температурах от 0 до 70 ºC.
