Назначение и область применения

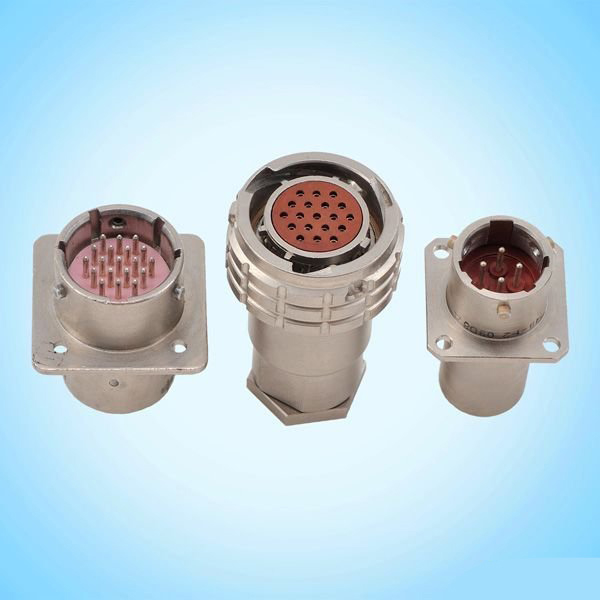

СНЦ127-19/18РП128-1-В «5» представляет собой кабельную розетку цилиндрического экранированного соединителя серии СНЦ127. Изделие предназначено для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Соединитель обеспечивает надежное разъемное соединение кабелей в составе электронной, радиотехнической и контрольно-измерительной аппаратуры.

Конструкция предусматривает экранирование, что снижает влияние внешних электромагнитных помех на передаваемый сигнал и позволяет использовать розетку в условиях с повышенными требованиями к электромагнитной совместимости. Монтаж ответной части выполняется пайкой, что гарантирует прочное и стабильное подключение проводников к контактам.

Конструктивные особенности и технические характеристики

Соединитель имеет следующие подтвержденные параметры:

• Количество контактов — 19.
• Диаметр контактов — 1,0 мм.
• Условный размер корпуса — 18 мм.
• Рабочий ток на контакт — до 2,1 А.
• Максимальная токовая нагрузка — 7,0 А.
• Климатическое исполнение — всеклиматическое, обозначение «В».
• Диапазон рабочих температур — от 0 до 70 градусов Цельсия.
• Герметичность — утечка воздуха не более 0,01 л/ч при перепаде давления до 1 кгс/см².
• Ресурс — не менее 250 сочленений-расчленений.
• Наработка — 15 000 часов.

Маркировка «5» относится к виду приемки или спецификации качества. Год выпуска — 2013. Артикул изделия — 20768. Поставляется в заводской упаковке.

Рекомендации по использованию

Розетка СНЦ127-19/18РП128-1-В «5» применяется в составе радиоэлектронных блоков, измерительных комплексов и промышленного оборудования, где требуется разъемное экранированное соединение с повышенной плотностью контактов. Благодаря всеклиматическому исполнению изделие подходит для эксплуатации в различных климатических зонах.

При монтаже необходимо соблюдать технологию пайки, обеспечивая надежный контакт проводников с контактными хвостовиками розетки. Следует учитывать ограничение по рабочему току на контакт до 2,1 А и суммарной токовой нагрузке до 7,0 А. Рекомендуется проводить периодический контроль состояния контактных поверхностей и, при необходимости, очистку от загрязнений в соответствии с регламентом обслуживания аппаратуры, в составе которой используется соединитель.

Особенности эксплуатации

Изделие рассчитано на длительную наработку 15 000 часов и не менее 250 циклов сочленения-расчленения. Герметичность конструкции с утечкой воздуха не более 0,01 л/ч при перепаде давления до 1 кгс/см² подтверждает надежность соединения в условиях умеренного перепада давлений. Температурный диапазон от 0 до 70 градусов Цельсия определяет условия хранения и эксплуатации: не допускается использование при отрицательных температурах окружающей среды.
