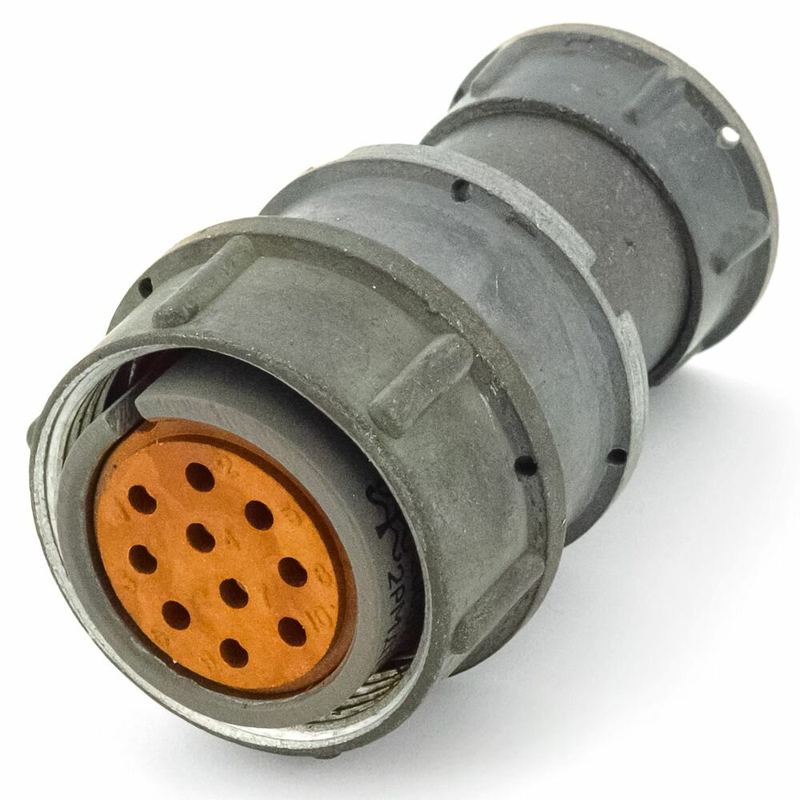

СНЦ127-10/14РП128-1-В — это кабельная розетка, входящая в серию цилиндрических низкочастотных субминиатюрных соединителей СНЦ127. Она предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. розетка имеет гнездовой тип контактов, способ монтажа — пайка, и оснащена цилиндрическим хвостовиком для объемного монтажа.

Технические характеристики

• Количество контактов : 10.

• Условный размер розетки : 14.

• Токовая нагрузка : до 7 А на одиночный контакт, суммарная нагрузка на соединитель — 30 А.

• Максимальное рабочее напряжение : 250 В (амплитудное значение).

• Рабочая токовая нагрузка на каждый контакт : 3 А.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 15 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Эффективность экранирования : не менее 35 дБ на частоте от 100 МГц до 1000 МГц.

• Диаметр контактов : 1 мм.

• Минимальная наработка : 15 000 часов.

• Количество сочленений-расчленений : 250.

• Срок сохраняемости : 25 лет.

• Габаритные размеры : диаметр — 24 мм, длина — 33 мм.

• Сочленение : байонетное.

• Поляризация корпусов : многошпоночная.

• Установка изоляторов : многопозиционная.

Условия эксплуатации

• Температурный диапазон : от -60°C до +85°C.

• Атмосферное давление : пониженное до 1,3·10^-4 П
