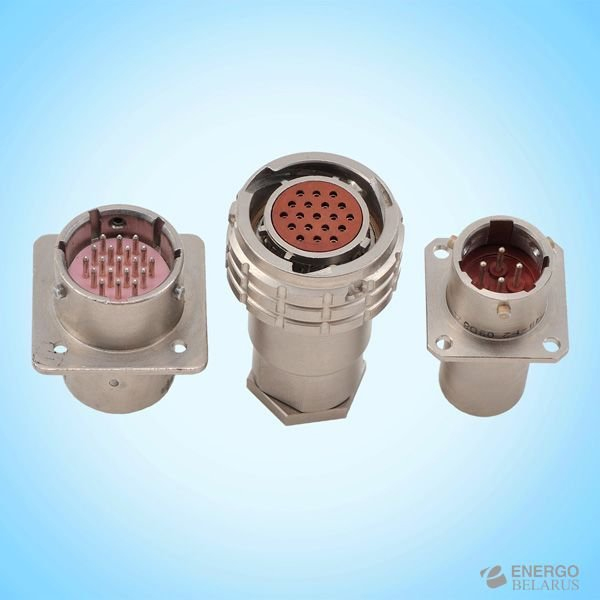

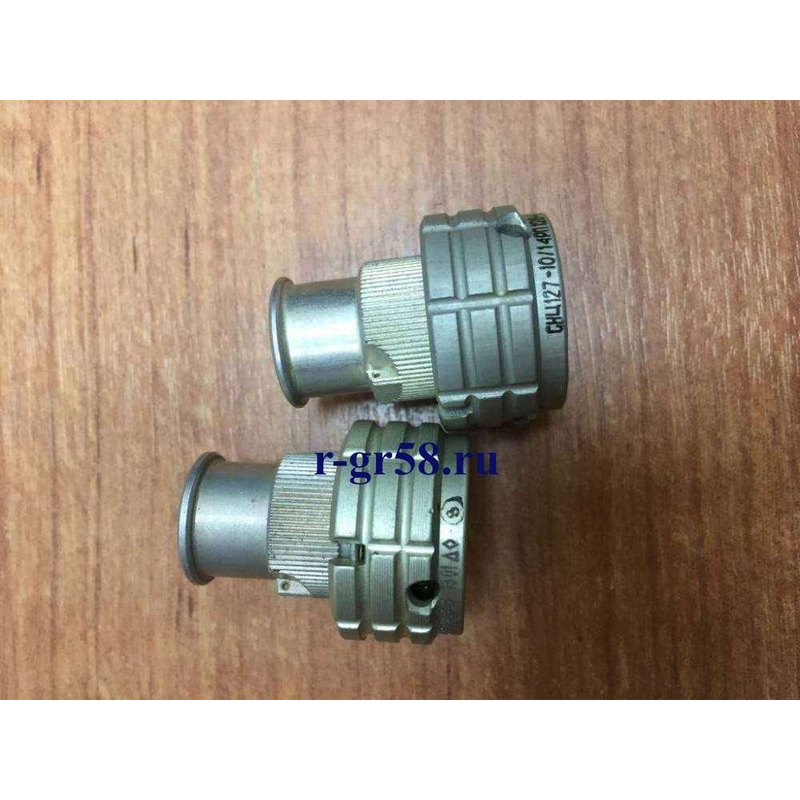

Соединитель СНЦ127-10/14РП128-2-В является цилиндрическим низкочастотным разъемом, предназначенным для внутреннего монтажа с байонетным соединением. Он был разработан в 2007 году и имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов : 10
• Условный размер корпуса : 14 мм
• Диаметр контактов : 1,0 мм
• Рабочий ток на контакт : 3 А
• Максимальная токовая нагрузка : 7 А
• Максимальное рабочее напряжение : 250 В

Технические параметры

Сопротивление контактов для объемного монтажа не должно превышать 5 мОм, а для печатного монтажа — 15 мОм. Сопротивление изоляции между любыми контактами составляет не менее 1000 МОм. Эффективность экранирования в диапазоне частот от 100 до 1000 МГц достигает не менее 35 дБ
