Назначение

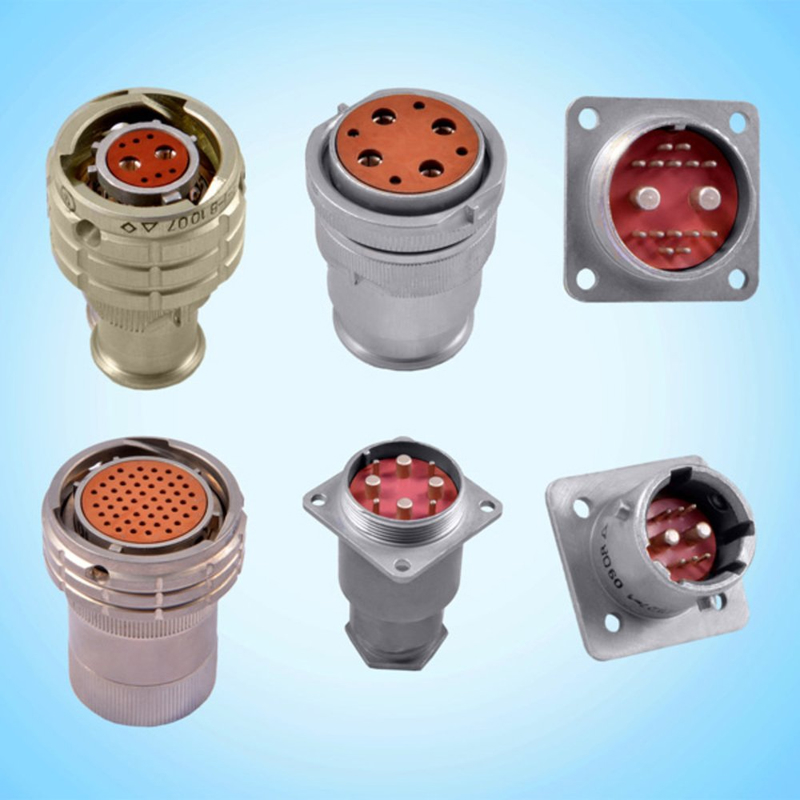

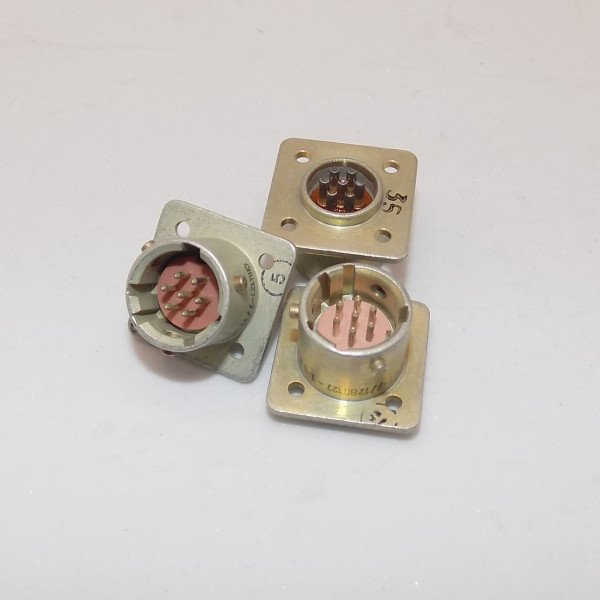

СНЦ127-10/10ВП117-1-В — вилка блочная (приборная) низкочастотного цилиндрического соединителя серии СНЦ127. Изделие предназначено для электрического соединения и разъединения проводов внутри аппаратуры и приборов. Артикул товара — 7683, категория — СНЦ127.

Соединители этой серии применяются в цепях постоянного, переменного тока с частотой до 3 МГц и импульсного тока. Описание указывает на внутренний монтаж, поэтому изделие следует рассматривать как приборный разъём для установки внутри оборудования, а не как элемент наружной коммутации.

Исполнение относится к всеклиматическому: в обозначении присутствует признак «В». Это подтверждает возможность эксплуатации в широком диапазоне температур и влажностей в пределах нормированных условий.

Подтверждённые технические особенности

• Количество контактов — 10; диаметр контактов — примерно 0,6 мм.
• Рабочий ток на каждый контакт — 1,8 А; суммарная максимальная токовая нагрузка — порядка 3 А.
• Максимальное рабочее напряжение, амплитудное значение, — до 150 В.
• Рабочая температура окружающей среды — примерно от −60 до +85 °C.
• Условный размер корпуса — 10 мм, что соответствует компактному субминиатюрному исполнению.
• В описании указан цилиндрический экранированный разъём с байонетным или резьбовым соединением; конкретный тип соединения для данного исполнения отдельно не выделен.
• Изделие рассчитано на синусоидальную вибрацию и механические удары, а также на пониженное атмосферное давление — порядка 1,3 на 10 в минус четвёртой степени паскаля.
• Нормируемый срок сохраняемости — до порядка 25 лет при соблюдении условий хранения и транспортировки.

Применение и условия эксплуатации

Вилка применяется в составе приборных и аппаратных соединений для коммутации электрических цепей внутри корпусов, блоков и других устройств. Благодаря десяти контактам и компактному корпусу она подходит для цепей с небольшими рабочими токами и амплитудным напряжением до 150 В. На каждый контакт допускается ток до 1,8 А, однако суммарная нагрузка не должна превышать указанный предел порядка 3 А.

Всеклиматическое исполнение и диапазон температур от −60 до +85 °C определяют области применения, связанные с работой в разных климатических условиях. Устойчивость к вибрации, ударам и пониженному атмосферному давлению важна для аппаратуры, которая эксплуатируется в жёстких механических условиях.

Что учитывать при подборе

Перед применением следует проверить соответствие числа контактов, допустимого тока и напряжения конкретной электрической цепи. Для данного товара в предоставленных данных не указаны производитель, комплектация и страна производства; эти сведения требуют отдельного уточнения. Не следует назначать изделию режимы выше подтверждённых значений: 10 контактов, 0,6 мм — диаметр контактов, 1,8 А на контакт, порядка 3 А суммарно и до 150 В амплитудного напряжения.
