Элекон

Цена:

4350 ₽

В наличии: 20 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

СНЦ127-10/10РП126-1-В от Элекон «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ127. Это изделие предназначено для надежного соединения электрических цепей в промышленных условиях, соответствует нормам НКЦС.434410.511ТУ и имеет вид приемки «5» — ВП, ПЗ.

Соединитель имеет 10 контактов-гнезд диаметром 0,6 мм из латуни с серебряным покрытием (Ag), максимальный рабочий ток 1,8 А на контакт и напряжение до 250 В. Метод сочленения байонетный, монтаж электрический — пайкой, механический — объемный; корпус из алюминиевого сплава зеленого цвета с анодированием, изолятор из карболита коричневого цвета.
Габариты: диаметр 20 мм, высота 26,5 мм, масса 11,1 г; поляризация многошпоночная с ориентацией по пазах.

Работает в диапазоне температур от -60 до +85°C во всеклиматическом исполнении В, при влажности до 98% (+35°C) и давлении от 1,3×10⁻¹⁰ Па. Выдерживает вибрацию 1-5000 Гц (20 g), акустические шумы 170 дБ, удары до 1000 g; ресурс — 250 сочленений-расчленений, наработка не менее 15 000 часов.
Срок хранения — до 25 лет.

Используется с блочными вилками СНЦ127 для внутренних цепей постоянного, переменного (до 3 МГц) и импульсного тока; подходит для авиации, промышленности и спецтехники. Аналогичные серии — ZH127.

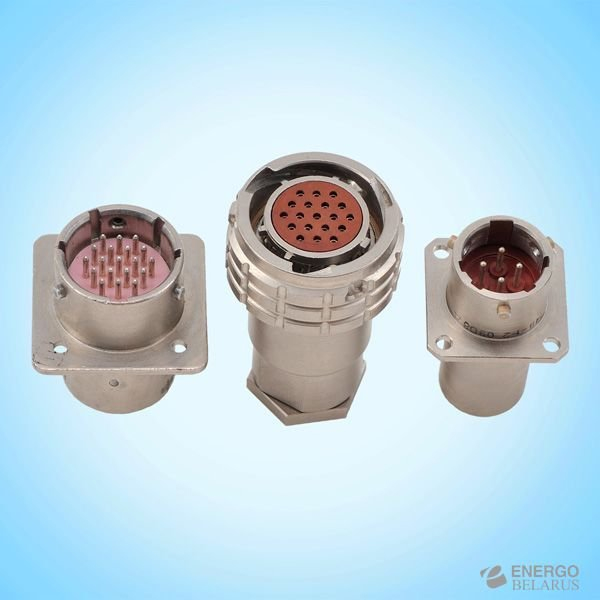

Изображение показывает типичный внешний вид розетки с прямым патрубком и штуцером.

Описание

Назначение изделия

СНЦ127-10/10РП126-1-В от производителя Элекон «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ127. Изделие предназначено для надёжного соединения электрических цепей в промышленных условиях и применяется совместно с блочными вилками СНЦ127. Розетка используется для внутренних цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Конструкция соответствует нормам НКЦС.434410.511ТУ.

Подтверждённые технические особенности

Электрические параметры

Количество контактов: 10 контактов-гнезд.
Диаметр контактов: 0,6 мм.
Материал контактов: латунь с серебряным покрытием (Ag).
Максимальный рабочий ток: 1,8 А на контакт.
Максимальное рабочее напряжение: до 250 В.
Метод сочленения: байонетный.
Монтаж электрический: пайкой.
Монтаж механический: объёмный.

Материалы и конструкция

Корпус розетки выполнен из алюминиевого сплава зелёного цвета с анодированием. Изолятор изготовлен из карболита коричневого цвета. Поляризация — многошпоночная с ориентацией по пазах, что исключает неправильное сочленение. Изображение показывает типичный внешний вид розетки с прямым патрубком и штуцером.

Габариты и масса

Диаметр: 20 мм.
Высота: 26,5 мм.
Масса: 11,1 г.

Условия эксплуатации

Розетка работает в диапазоне температур от минус 60 до плюс 85 градусов Цельсия во всеклиматическом исполнении В. Изделие сохраняет работоспособность при влажности до 98 процентов при температуре плюс 35 градусов Цельсия и при давлении от 1,3 умноженное на 10 в минус десятой степени Паскаля.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 20 g, акустические шумы уровнем 170 дБ, а также удары с ускорением до 1000 g. Ресурс составляет 250 сочленений-расчленений. Наработка — не менее 15 000 часов. Срок хранения достигает 25 лет.

Применение

Соединитель используется с блочными вилками СНЦ127 для внутренних цепей постоянного, переменного и импульсного тока. Благодаря высокой стойкости к вибрации, ударам и широкому температурному диапазону розетка подходит для авиации, промышленности и спецтехники. Аналогичные серии — ZH127.

Приёмка и год выпуска

Изделие имеет вид приёмки «5» — ВП, ПЗ. Год выпуска: 2023. Поставка осуществляется в заводской упаковке.
