Элекон

Цена:

4350 ₽

В наличии: 2 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

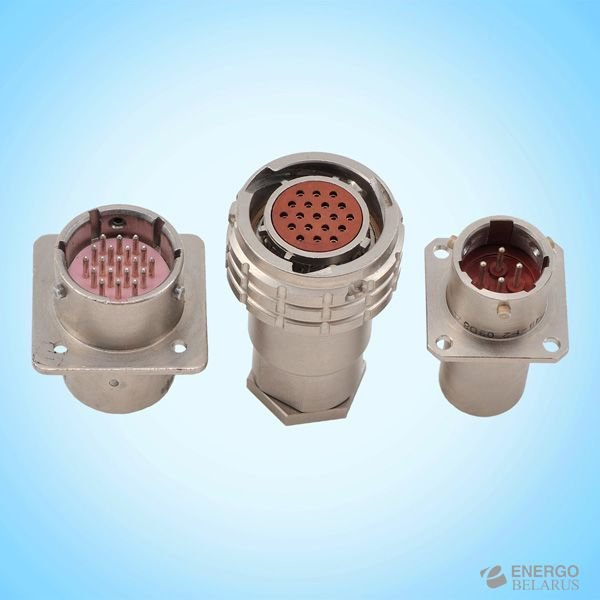

СНЦ127-10/10РП126-1-В от Элекон с видом приемки «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ127.

Это розетка с прямым кожухом (П) и штуцером (РП), условным размером корпуса 10, предназначенная для внутреннего монтажа с байонетным соединением. Она имеет 10 круглых гнездовидных контактов диаметром 0,6 мм из латуни с серебряным покрытием (Ag), материал корпуса — алюминиевый сплав с анодированием (зеленый цвет), изолятор из карболита (коричневый). Монтаж электрический — пайкой, механический — объемный, поляризация корпуса многошпоночная с ориентацией по пазами.

Рабочее напряжение до 250 В, ток на контакт максимум 1,8 А, сопротивление контактов не более 10 мОм. Выдерживает вибрацию 1–5000 Гц с ускорением 20 g, акустические шумы до 170 дБ, многократные удары 150 g (1–3 мс) и однократные до 1000 g (0,1–2 мс). Сопротивление изоляции 5000 МОм, ресурс — 250 сочленений-расчленений, наработка минимум 15 000 часов.

Климатическое исполнение всеклиматическое (В), температура от -60 до +85 °C, влажность до 98% при +35 °C, давление от 1,3×10⁻¹⁰ Па. Срок хранения — 25 лет, рабочее положение любое, взаимосочленяется с блочными вилками СНЦ127, аналоги — серия ZH127. Соответствует НКЦС.434410.511ТУ, вид приемки «5» — ВП, ПЗ, дата изготовления — 2023 год, масса 11,1 г, габариты 20×26,5 мм.

Описание

Назначение

СНЦ127-10/10РП126-1-В от производителя Элекон с видом приемки «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ127. Изделие предназначено для внутреннего монтажа и обеспечивает электрическое соединение цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Розетка имеет прямой кожух с индексом П и штуцер с индексом РП, условный размер корпуса 10. Соединение с ответной частью — байонетное, что обеспечивает быструю и надежную фиксацию при сочленении. Розетка взаимосочленяется с блочными вилками СНЦ127, а ее аналогом является серия ZH127.

Подтвержденные особенности

Розетка оснащена 10 круглыми гнездовидными контактами диаметром 0,6 мм. Контакты изготовлены из латуни с серебряным покрытием Ag, что обеспечивает стабильное переходное сопротивление. Корпус выполнен из алюминиевого сплава с анодированием зеленого цвета, изолятор — из карболита коричневого цвета. Поляризация корпуса многошпоночная с ориентацией по пазам, что исключает неправильное сочленение.

Основные электрические параметры: рабочее напряжение до 250 В, максимальный ток на контакт 1,8 А, сопротивление контактов не более 10 мОм, сопротивление изоляции 5000 МОм. Ресурс составляет 250 сочленений-расчленений, наработка — минимум 15 000 часов. Монтаж электрический выполняется пайкой, механический — объемный.

Условия эксплуатации подтверждены для всеклиматического исполнения В: температура от минус 60 до плюс 85 градусов Цельсия, влажность до 98 процентов при плюс 35 градусах Цельсия, давление от 1,3 умноженное на 10 в степени минус 10 Па. Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 20 g, акустические шумы до 170 дБ, многократные удары 150 g длительностью 1–3 мс и однократные удары до 1000 g длительностью 0,1–2 мс. Рабочее положение любое. Срок хранения — 25 лет.

Вид приемки: «5» — ВП, ПЗ.
Год изготовления: 2023.
Нормативный документ: НКЦС.434410.511ТУ.
Масса: 11,1 г.
Габариты: 20 на 26,5 мм.
Комплектация: заводская упаковка.

Применение

Розетка СНЦ127-10/10РП126-1-В применяется для внутреннего монтажа в составе блоков, пультов и кабельных соединений радиоэлектронной аппаратуры. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур изделие может использоваться в аппаратуре, эксплуатируемой в жестких условиях, включая воздействие вибрации, ударов и акустических шумов. Байонетное соединение упрощает многократное сочленение и расчленение в процессе сборки, настройки и обслуживания. Конструкция с прямым кожухом и штуцером позволяет организовать кабельный ввод и надежную фиксацию ответной вилки СНЦ127. Изделие соответствует требованиям НКЦС.434410.511ТУ и выпущено с видом приемки «5», что подтверждает его пригодность для ответственных применений.
