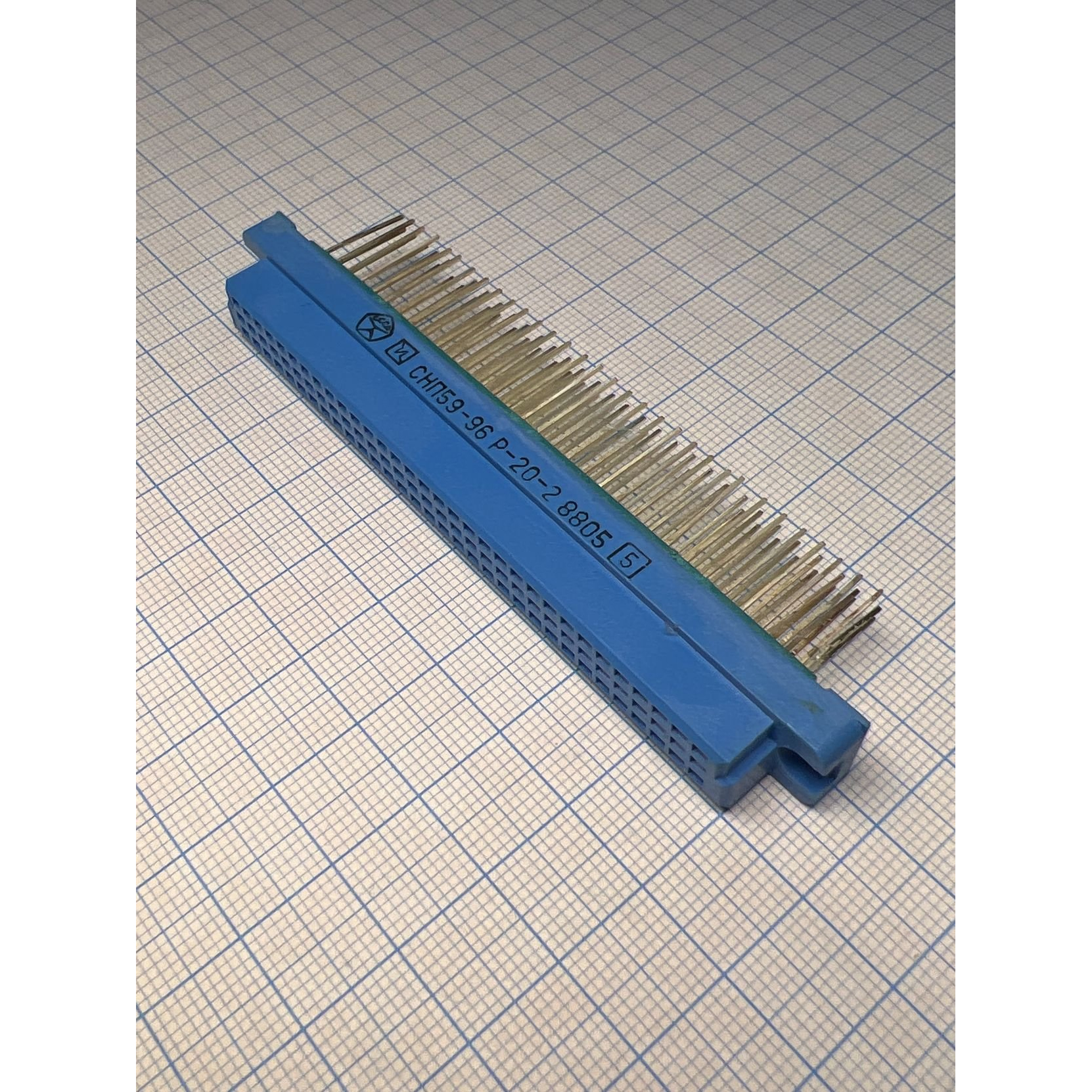

СНП59-96Р-20-2: особенности и применение разъёма

СНП59-96Р-20-2 — электрический прямоугольный разъём , предназначенный для надёжного соединения цепей в составе промышленного, измерительного, телекоммуникационного и специального оборудования. Модель относится к серии СНП59, которая применяется там, где важны стабильность контакта, компактное размещение большого числа линий и удобство монтажа.

Разъём СНП59-96Р-20-2 рассчитан на подключение до 96 контактов, поэтому подходит для устройств со сложной внутренней коммутацией: систем управления, блоков автоматики, вычислительной техники, приборных панелей и модульных электронных комплексов.

Конструкция СНП59-96Р-20-2

Обозначение СНП59-96Р-20-2 указывает на принадлежность изделия к определённой серии и исполнению. Такие соединители обычно имеют многоконтактную конструкцию, позволяющую организовать передачу сигналов и питание нескольких функциональных узлов через один интерфейс.

Ключевые особенности разъёма:

• Многоконтактная компоновка на 96 позиций.

• Прямоугольный формат корпуса для плотной установки в аппаратуре.

• Возможность использования в составе разъёмных соединений.

• Удобство обслуживания и замены отдельных модулей оборудования.

• Применение в электронных устройствах с большим количеством сигнальных цепей.

• Конструкция, ориентированная на устойчивое механическое и электрическое соединение.

Большое число контактов помогает уменьшить количество отдельных соединителей внутри корпуса устройства. Это упрощает компоновку, делает кабельную разводку более аккуратной и облегчает диагностику оборудования.

Где используется разъём

СНП59-96Р-20-2 востребован в отраслях, где применяется многоканальная передача электрических сигналов. Разъём может использоваться в промышленной автоматике, контрольно-измерительных системах, вычислительных комплексах, аппаратуре связи, транспортной электронике и специализированных технических средствах.

Типичные области применения:

• Шкафы управления и автоматики.

• Измерительные приборы и испытательные стенды.

• Системы сбора и обработки данных.

• Электронные блоки промышленного оборудования.

• Аппаратура связи и передачи сигналов.

• Модульные устройства, требующие быстрого отсоединения кабельных сборок.

Например, в составе промышленного контроллера один разъём СНП59-96Р-20-2 может объединять линии датчиков, управляющие сигналы, цепи индикации и вспомогательные подключения. При обслуживании блока это позволяет отсоединить крупный жгут одним действием, а затем быстро восстановить соединение без поочерёдной коммутации десятков проводников.

На что обратить внимание

При выборе и установке СНП59-96Р-20-2 важно проверить совместимость с ответной частью, тип присоединения проводников, схему распайки контактов и требования конкретного оборудования. Необходимо учитывать условия эксплуатации: температуру, вибрационные нагрузки, наличие пыли, влажности и возможных электромагнитных помех.

Для надёжной работы соединения рекомендуется:

• Сверять маркировку разъёма с конструкторской документацией.

• Контролировать нумерацию контактов при монтаже.

• Использовать подходящий провод и технологию оконцевания.

• Исключать перекос при сочленении разъёмных частей.

• Проверять качество электрического контакта после сборки.

• Предусматривать защиту кабельного жгута от натяжения и перегибов.

Значение для электронной аппаратуры

Разъём СНП59-96Р-20-2 позволяет организовать компактное, структурированное и обслуживаемое межблочное соединение в сложных электронных системах. Высокая контактная ёмкость делает его практичным решением для оборудования, где требуется передавать множество сигналов между модулями без избыточного числа отдельных разъёмов.

Использование СНП59-96Р-20-2 способствует упорядоченной компоновке аппаратуры, ускоряет монтаж и техническое обслуживание, а также повышает удобство работы с многоканальными электрическими цепями.
