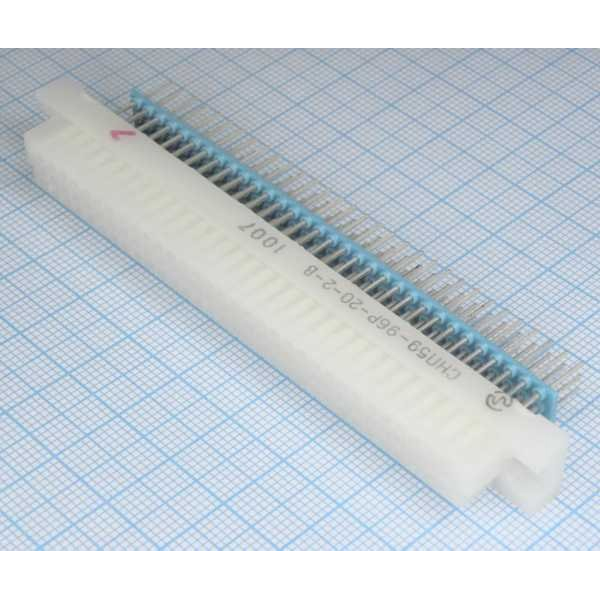

СНП59-96/95Х11Р-20-1-В

СНП59-96/95Х11Р-20-1-В — это электрический низкочастотный прямоугольный соединитель для печатного монтажа, который используется для соединения и разъединения цепей в приборах, вычислительных комплексах и системах управления.

Что означает обозначение

• СНП59 — тип соединителя для печатного монтажа.

• 96 — число контактов.

• 95х11 — условный размер вилочной части.

• Р — розетка.

• 20 — конструктивное исполнение.

• 1 — покрытие контактов золотом.

• В — всеклиматическое исполнение.

Основные свойства

Этот соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока.
По данным источников, рабочий ток на контакт — до 2 А, а максимально допустимое напряжение зависит от контактности и может достигать 250 В, 400 В или 1000 В.
Контакты бывают с золотым или серебряным покрытием, а монтаж выполняется пайкой.

Конструкция и применение

СНП59 обычно состоит из двух частей — вилки и розетки, которые сочленяются врубным способом.
Такие соединители применяют в блоках управления, измерительной и вычислительной аппаратуре, приборостроении и автоматизированных системах управления.
Для этой серии также характерна совместимость вилок СНП59 с розетками СНП59 и СНО64.

Надежность и условия работы

Соединитель рассчитан на работу в широком диапазоне условий: от минус 60 до плюс 100 °C в отдельных исполнениях, при высокой влажности и в климатическом исполнении «В».
Указаны стойкость к вибрации, ударам, морскому туману, инею, росе и солнечной радиации.
Минимальная наработка составляет 10 000 часов, а ресурс по числу сочленений-расчленений — 500 циклов.
