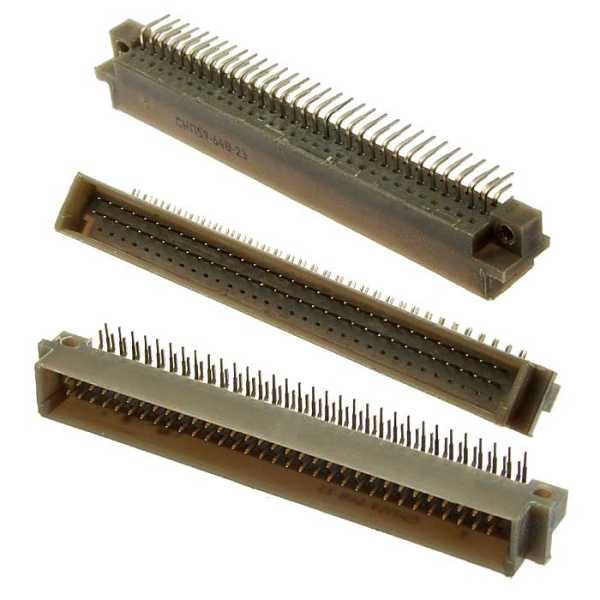

СНП59-64В-23-2-В 90г

Цена: ПОД ЗАКАЗ

В наличии: 39 шт.

Технические характеристики

СНП59-64В-23-2-В

Коротко: СНП59-64В-23-2-В — это прямоугольный низкочастотный печатный электрический разъём (вилка) серии СНП59, с 64 контактами, угловым исполнением хвостовика и серебряным покрытием контактов.

Назначение и конструкция

Предназначен для электрического соединения плат и модулей в устройствах низкой частоты; конструктивно — блочная вилка с врубным способом сочленения.
Корпус/изолятор — пластик (обычно синий), контакты — латунь с серебряным покрытием.

Электрические параметры

Максимальное рабочее напряжение до примерно 250 V.
Максимальный рабочий ток на контакт около 2 A.
Контактное сопротивление — не более ~0.015–0.015 Оm (15 mΩ).
Сопротивление изоляции — порядка 5 000 MΩ по данным типовых спецификаций.

Механические и эксплуатационные характеристики

Число контактов: 64 (2 ряда по 32).
Шаг контактов: 2,5 мм по ряду, расстояние между рядами примерно 4,5 мм.
Габариты (примерно): длина около 94–95 мм, ширина ~11–13 мм, высота ~13–18 мм (зависит от конкретного исполнения).
Масса изделия небольшая (около 12–90 г в зависимости от производителя и исполнения).
Ресурс сочленений — около 500 циклов; минимальная наработка на отказ — десятки тысяч часов (в спецификациях встречаются значения 10 000–15 000 ч).

Климатическое и прочее

Рабочий температурный диапазон обычно от −60 до +70 °C.
Климатическое исполнение по ТУ — УХЛ (или аналогичные для холодного/умерен‑климатического исполнения).
Изделие встречается в вариантах советского и постсоветского производства; в маркировке может присутствовать исполнение «В» и дополнительные индексные обозначения.

Особенности и примечания

Исполнение «угловой хвостовик» позволяет располагать выводы под углом для навесного или печатного монтажа.
Контакты с серебряным покрытием повышают коррозионную стойкость и обеспечивают лучшую проводимость, но увеличивают содержание серебра (информация о массе серебра приводится в разборах состава).
Для точного соответствия монтажных отверстий и установочных размеров стоит свериться с конкретным техпаспортом или чертежом изделия (у разных поставщиков могут быть небольшие отличия).

Пример применения

Используется в измерительной аппаратуре, промышленной электронике и ретро‑оборудовании для соединения плат и модулей с низкочастотными сигналами; подходит там, где требуется компактный блочный разъём с шагом 2,5 мм и угловым выводом.

Хотите, я подготовлю сводную таблицу с ключевыми параметрами (контакты, шаг, ток, напряжение, размеры, ресурс) для печати или сравнения с похожими разъёмами?

Описание

СНП59-64В-23-2-В

СНП59-64В-23-2-В: 64-контактный разъём для печатного монтажа

Соединитель СНП59-64В-23-2-В предназначен для создания надёжных разъёмных соединений в аппаратуре промышленного, измерительного и вычислительного назначения. Это прямоугольный низкочастотный разъём серии СНП59, рассчитанный на установку на печатную плату и работу в цепях постоянного, переменного и импульсного тока.

Исполнение СНП59-64В-23-2-В представляет собой вилку со штыревыми контактами. Конструкция с 64 контактами в двух рядах и шагом 2,5 мм позволяет обеспечить высокую плотность межплатных и внутриблочных соединений при сохранении удобства монтажа и обслуживания оборудования.

Основные параметры СНП59-64В-23-2-В

Параметр	Значение
Тип изделия	Прямоугольный низкочастотный соединитель
Исполнение	Вилка, штыревые контакты
Количество контактов	64
Расположение контактов	Два ряда
Шаг контактов	2,5 мм
Способ монтажа	Печатный монтаж, пайка
Рабочий ток на контакт	До 2 А
Рабочее напряжение	До 250 В при шаге 2,5 мм
Сопротивление контакта	Не более 10–15 мОм
Сопротивление изоляции	Не менее 5000 МОм
Допустимое число сочленений	До 500
Рабочая температура	Ориентировочно от −60 до +70 °C

Параметры серии СНП59 предусматривают использование соединителей в аппаратуре, где важны электрическая стабильность контакта, стойкость изоляции и возможность многократного сочленения. Для 64-контактного исполнения указывается усилие расчленения соединителя до 55 Н, что способствует устойчивой фиксации сопряжённой пары при эксплуатации.

Конструктивные особенности

Разъём СНП59-64В-23-2-В относится к соединителям врубного сочленения. Контактная система обеспечивает надёжное соединение вилки с ответной розеткой, а малый шаг 2,5 мм делает изделие удобным для компактных электронных модулей.

К важным особенностям относятся:

64-полюсная контактная группа для передачи большого числа сигнальных и питающих цепей.
Исполнение для монтажа на печатную плату, подходящее для блочной и модульной аппаратуры.
Низкое переходное сопротивление контактов, снижающее потери и влияние соединения на передаваемые сигналы.
Высокое сопротивление изоляции, важное для надёжного разделения соседних электрических цепей.
Возможность применения в цепях постоянного, переменного и импульсного тока.
Рассчитанная механическая долговечность до 500 циклов соединения и разъединения.

Области применения

СНП59-64В-23-2-В применяется при изготовлении, ремонте и модернизации электронной аппаратуры, где требуется многоконтактное подключение плат и функциональных блоков. Такой разъём может использоваться в следующих системах:

Промышленные устройства автоматики и управления.
Контрольно-измерительная аппаратура.
Вычислительная и телекоммуникационная техника.
Источники питания, блоки индикации и устройства коммутации.
Многоканальные измерительные системы.
Приборостроительное оборудование и специализированные электронные комплексы.

Разъёмы семейства СНП59 разработаны для внутреннего монтажа аппаратуры и применяются для соединения и разъединения электрических цепей в блоках управления, приборных системах и вычислительных комплексах.

Что учитывать при применении

При проектировании печатной платы важно сверить присоединительные размеры, распайку, нумерацию контактов и схему расположения выводов именно для требуемого исполнения. Несмотря на общую принадлежность к серии СНП59, разные модификации могут отличаться ориентацией выводов, конструкцией корпуса, числом рядов, вариантом сочленения и назначением контактных групп.

Также необходимо соблюдать ограничение по току — не более 2 А на один контакт — и учитывать рабочее напряжение для шага между соседними контактами. Для исполнения с шагом 2,5 мм предельное рабочее напряжение составляет до 250 В.

СНП59-64В-23-2-В — практичное решение для создания компактных, обслуживаемых и многоконтактных соединений на печатных платах. 64-контактная вилка обеспечивает организованную коммутацию большого количества цепей в промышленной и специализированной электронной аппаратуре.
