СНП59-64В-23-2

Коротко: СНП59-64В-23-2 — это низкочастотный прямоугольный электрический разъём (вилка) серии СНП59 с 64 контактами в двух рядах, предназначенный для платного и блочного монтажа в приборостроении и вычислительной технике.

Назначение и область применения

• Предназначен для работы в цепях постоянного, переменного и импульсного токов в приборах, вычислительных комплексах и автоматизированных системах управления технологическими процессами.

• Часто применяется в блоках управления, измерительной и промышленной электронике, где требуется плотная компоновка контактов и надёжное врубное сочленение.

Конструктивные особенности

• Форм-фактор: вилка (тип — врубной, крайний/краевой «папа» для платы) с угловым хвостовиком в исполнении «В» (угловой).

• Количество контактов: 64 контакта в 2 рядах, шаг контактов 2,5 мм; шаг между рядами примерно 4,5 мм (встречаются описания со стандартными параметрами для серии).

• Материалы: корпус/изоляция — пластик (часто синий), контакты — латунь с серебряным покрытием (Ag).

Электрические и эксплуатационные характеристики

• Номинальное напряжение до 250 В и рабочий ток до 2 А (для типичных исполнений серии).

• Сопротивление контактов обычно не более 10–15 мОм; сопротивление изоляции в нормальных климатических условиях — порядка 5000–10000 МОм в зависимости от нормативной документации и исполнения.

• Диапазон рабочих температур примерно от −60 до +70 °C, климатическое исполнение — УХЛ (или аналогичное для наружного/внутреннего применения).

Надёжность и механические показатели

• Ресурс по сочленениям — порядка 500 операций «сочленение–расчленение» (в разных источниках встречаются схожие показатели).

• Минимальная наработка (в часах) указывается в пределах 10 000–15 000 часов в зависимости от ревизии и ТУ.

• Ударопрочность и виброустойчивость соответствуют параметрам для изделий серии (широкий диапазон частот вибрации, высокая пиковая ускорение при однократных ударах).

Габариты и монтаж

• Примерные габариты для одного из исполнений: длина корпуса порядка 94–95 мм, ширина/высота порядка 11–18 мм; масса небольшая (десятки граммов — в источниках указано около 12 г для конкретного исполнения).

• Монтаж: механический — в плату (впаивание/DIP), электрический — пайка; диаметр установочных отверстий порядка 2,8 мм, расстояние между монтажными отверстиями — около 87,5 мм для некоторых исполнений.

Сертификация и документация

• Выпускался в СССР/Россия по техническим условиям (ТУ, КЕ...); для серии есть сводная техническая документация и каталожные pdf-файлы с параметрами (характеристики по климатическим исполнением, прочности, электрическим параметрам и пр.).

Иллюстрация (пример)

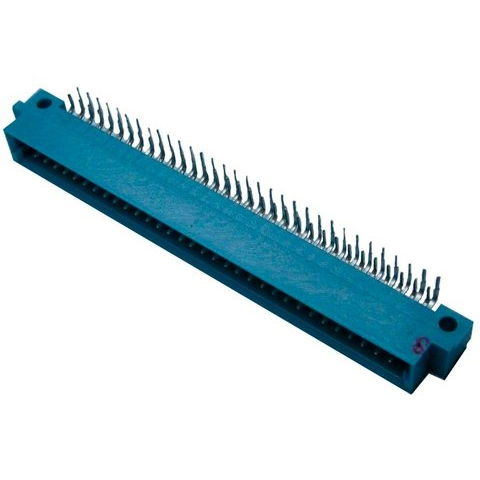

• Примерный внешний вид: краевой прямоугольный разъём «вилка» с двумя рядами контактных штырей, угловым выводом для монтажа на плату — типичная конструкция для СНП59.
