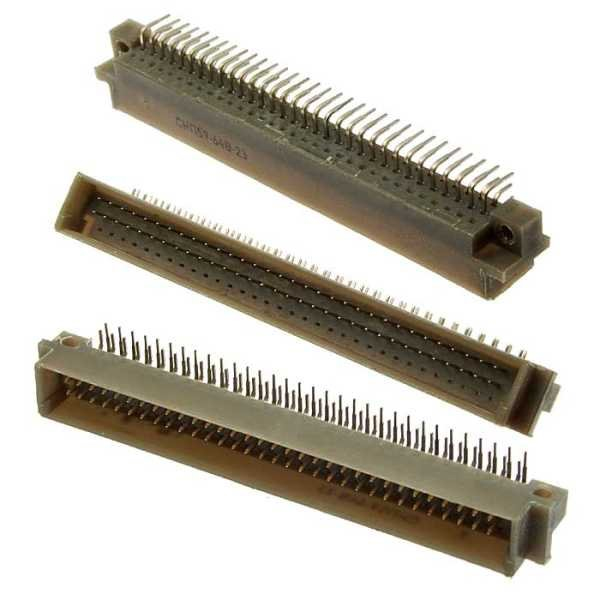

СНП59-64В-23-2: надежный электрический соединитель для промышленной аппаратуры

СНП59-64В-23-2 — промышленный прямоугольный электрический соединитель, применяемый для создания разъемных соединений в электронном, измерительном, телекоммуникационном и специальном оборудовании. Такие разъемы востребованы там, где важны компактная компоновка, большое число электрических цепей и стабильный контакт при регулярном подключении аппаратуры.

Назначение СНП59-64В-23-2

Разъем СНП59-64В-23-2 предназначен для соединения кабельных жгутов, модулей, печатных узлов и блоков внутри сложных технических систем. Его используют при производстве, ремонте и модернизации оборудования, в котором необходимо быстро разъединять отдельные части без пайки каждого проводника.

Наличие 64 контактов позволяет передавать значительное количество сигналов через один интерфейс. Это особенно полезно в многоканальной аппаратуре, системах автоматики, контрольно-измерительных комплексах и электронных шкафах с плотной внутренней компоновкой.

Особенности конструкции

Маркировка СНП59-64В-23-2 указывает на принадлежность изделия к серии соединителей СНП59 и помогает определить исполнение разъема по технической документации. При подборе совместимой части необходимо сверять не только общее обозначение, но и исполнение контактов, способ монтажа, тип ответной части, расположение выводов и требования конкретного изделия.

К ключевым преимуществам применения разъемов такого класса относятся:

• Возможность организации многоконтактного разъемного соединения.

• Упрощение монтажа и обслуживания сложных электрических схем.

• Удобная замена отдельных модулей и кабельных сборок.

• Сокращение количества отдельных межблочных соединений.

• Повышение аккуратности внутренней разводки оборудования.

• Пригодность для использования в серийной и специализированной аппаратуре.

Например, в измерительном комплексе СНП59-64В-23-2 может объединять сигнальные линии датчиков, цепи управления и служебные соединения между блоком обработки данных и внешним модулем. Вместо нескольких отдельных соединителей применяется одно многоконтактное подключение, что делает обслуживание системы более понятным и быстрым.

Где используется разъем

Соединители серии СНП59 находят применение в различных отраслях, связанных с электроникой и автоматизацией. СНП59-64В-23-2 может использоваться в составе:

• Контрольно-измерительной аппаратуры.

• Промышленных систем управления.

• Электронных вычислительных и телекоммуникационных устройств.

• Испытательных стендов.

• Систем связи и передачи сигналов.

• Приборных шкафов и блочно-модульных комплексов.

• Специализированной техники, требующей надежного межблочного соединения.

Большое число контактов делает такой разъем удобным решением для устройств с несколькими группами сигналов. При этом инженер получает возможность структурировать соединение: разделять цепи питания, сигнальные линии, каналы управления и резервные контакты в рамках одного разъемного узла.

Что учитывать при подборе

Перед применением СНП59-64В-23-2 важно сопоставить его параметры с требованиями конкретного проекта. Следует проверить:

• Совместимость с ответной частью разъема.

• Число и расположение контактов.

• Тип контактов и метод подключения проводников.

• Монтажное исполнение и габариты корпуса.

• Допустимые электрические нагрузки.

• Условия эксплуатации: температуру, вибрацию, влажность и запыленность.

• Требования конструкторской и эксплуатационной документации.

Особое значение имеет корректное подключение проводов по распиновке. Ошибка в нумерации контактов может привести к неправильной работе оборудования, повреждению подключаемых модулей или усложнению диагностики. Поэтому при монтаже рекомендуется использовать актуальную схему соединений и маркировать жилы кабеля.

Практическое значение

СНП59-64В-23-2 остается актуальным компонентом для проектирования и обслуживания многоканальной электронной аппаратуры. Разъем обеспечивает организованное, обслуживаемое и технологичное соединение между функциональными блоками, помогает сократить объем ручной коммутации и повышает удобство ремонта.

Использование подходящего многоконтактного соединителя позволяет сделать конструкцию оборудования более модульной. Это упрощает сборку, диагностику, замену узлов и дальнейшую модернизацию технической системы.
