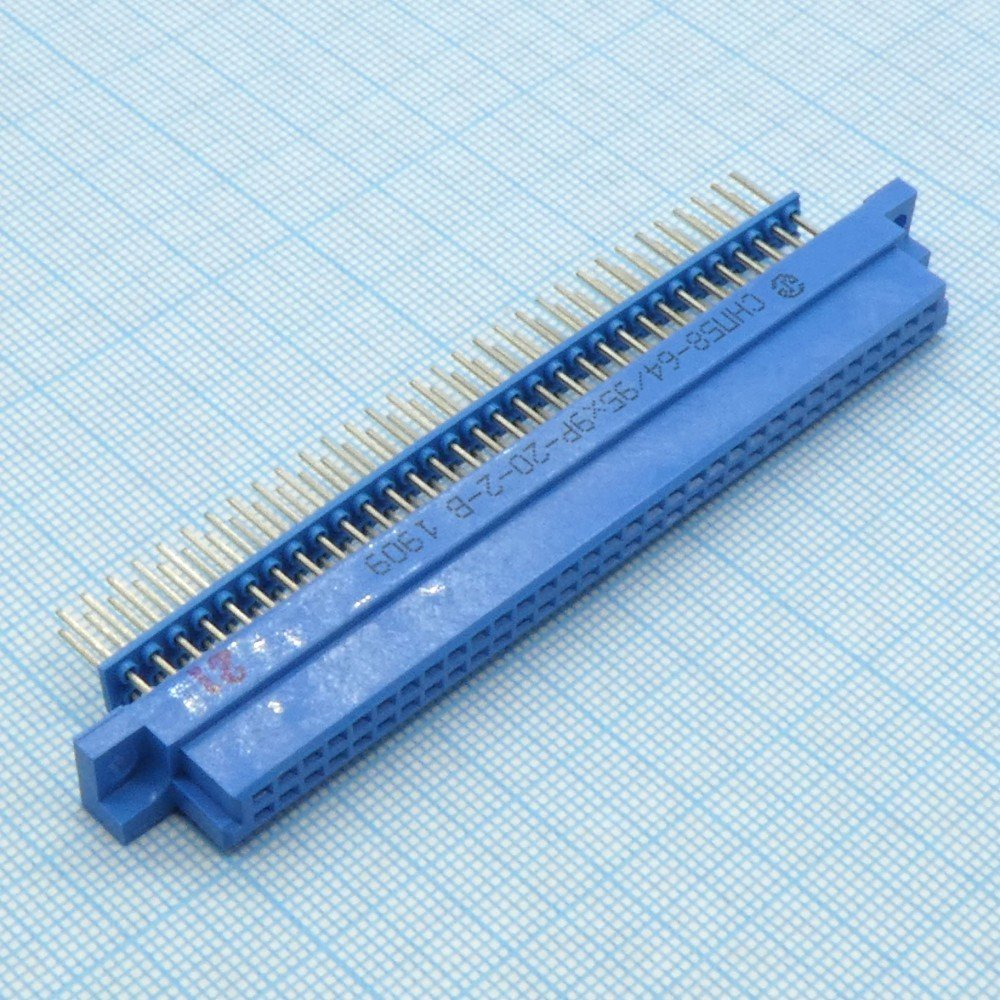

СНП59-64Р-20-2-В

СНП59-64Р-20-2-В — это прямоугольный низкочастотный электрический соединитель серии СНП59, розеточная часть с 64 контактами, предназначенный для печатного монтажа; применяется в электронной технике и приборах, рассчитан на работу при напряжениях до нескольких сотен вольт и токах до 2 А.

Конструкция и обозначение

• Серия и тип корпуса: СНП59 — прямоугольный низкочастотный соединитель для печатного монтажа; часть «Р» в маркировке означает розетку .

• Число контактов: 64 контакта (в маркировке встречается «64» как количество контактов).

• Конструктивная разновидность «20» указывает на розетку косвенного соединения печатной платы прямую.

• Обозначение покрытия «2» обычно означает серебряное покрытие контактов; буква «В» в конце — климатическое исполнение/вариант (в документации используется «В» для части соединителя).

Электрические и эксплуатационные параметры

• Рабочее назначение: предназначен для работы в цепях постоянного, переменного и импульсного тока в разных приборах и системах управления.

• Напряжение и ток: в зависимости от исполнений допускаются напряжения до нескольких сотен вольт (в документации указываются варианты 250 В, 400 В, 1000 В в зависимости от контактности) и номинальный ток примерно до 2 А на контакт.

• Сопротивление контактов и изоляции: типичные величины — сопротивление контактов порядка десятков мОм и сопротивление изоляции в пределах нескольких кОм—МОм, значения фиксируются в технической документации.

Механические и климатические характеристики

• Шаг контактов: 2,5 мм.

• Климатическое исполнение: «В» (расчётное применение в широком диапазоне температур).

• Температурный диапазон эксплуатации: примерно от −60 °C до +70 °C (уточняется в ТУ/сертификате для конкретного исполнения).

• Механическая выносливость: число сопряжений/расчленений и минимальная наработка указаны в ТУ (порядок тысяч циклов и минимальная наработка в часах — десятки тысяч в зависимости от варианта).

Применение

• Используется в приборостроении, вычислительной технике, блоках управления (включая ответственные промышленные и энергетические системы) и других автоматизированных системах управления технологическими процессами.

• Конструктивно встречается в вариантах для печатного монтажа (прямая розетка) и для объемного монтажа; может поставляться как компонент для сборки плат и панелей.

Документация и примечания

• Для точных параметров (масштаб размеров, посадочные чертежи, детали покрытия контактов, усилия расчленения, масса, содержание драгоценных металлов и т. п.) следует обращаться к ТУ/паспортам изделия и каталожным листам производителя; в общих справочниках приведена сводная таблица характеристик серии СНП59.

• Маркировка элементов серии содержит информацию о числе контактов, шаге, типе хвостовика и покрытии — все эти позиции важны при подборе конкретного изделия для проекта.

Пример практического использования

• Типичная ситуация: нужна розетка на плату с 64 контактами и шагом 2,5 мм для соединения модульных блоков — выбран СНП59-64Р-20-2-В как прямое исполнение для печатного монтажа с серебряным покрытием контактов и широким температурным диапазоном.
