Назначение разъёма СНП59-16Р-20-2-В

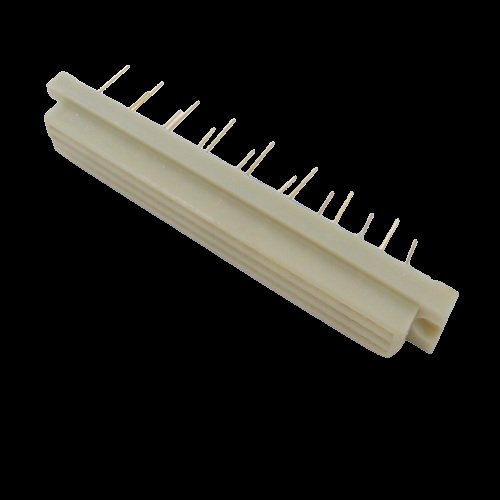

СНП59-16Р-20-2-В — это низкочастотный прямоугольный электрический разъём ручного соединения, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Изделие относится к серии СНП59 и применяется там, где требуется надёжное и долговечное электрическое соединение между блоками, кабелями и узлами аппаратуры.

Буквенное обозначение «Р» в маркировке указывает на то, что данный разъём является розеткой с female-контактами. Число 16 определяет количество контактов, а сочетание 20-2 обозначает конструктивное исполнение корпуса. Суффикс «-В» соответствует варианту исполнения, в том числе определённому покрытию контактных элементов.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 250 В и ток на контакт до 2 А при шаге между контактами 2,5 мм. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Конструкция выдерживает синусоидальные вибрации и механические нагрузки, что подтверждает пригодность изделия для работы в тяжёлых условиях эксплуатации.

Контакты выполнены гиперболоидными. Такое решение обеспечивает надёжный электрический контакт, устойчивость к вибрациям и длительный срок службы даже при частых сочленениях и расчленениях. Покрытие контактов в данной серии обычно выполняется серебром или золотом, что дополнительно повышает стабильность переходного сопротивления.

Год выпуска изделия — 1991. Это подтверждает, что разъём относится к проверенной временем элементной базе, широко применявшейся в отечественной аппаратуре.

Конструкция и особенности

• Прямоугольный корпус, допускающий герметизацию.
• Ручное соединение и расчленение без применения специального инструмента.
• Гиперболоидные контакты, обеспечивающие надёжный электрический контакт.
• Устойчивость к вибрациям и механическим нагрузкам.
• Работа в цепях постоянного, переменного и импульсного тока.
• 16 контактов с шагом 2,5 мм.

Применение

Благодаря прочной конструкции и стабильным характеристикам разъём СНП59-16Р-20-2-В применяется в промышленных системах, включая железнодорожное оборудование. Его также используют в авиации, военной технике и тяжёлой промышленности для организации надёжных соединений между приборами, кабельными сборками и функциональными блоками.

Разъём подходит для эксплуатации в жёстких условиях, где предъявляются повышенные требования к виброустойчивости, механической прочности и стабильности электрического контакта. Он может использоваться как в составе серийной аппаратуры, так и при ремонте и обслуживании ранее выпущенного оборудования.

Комплектация и сведения о товаре

Артикул изделия — 40956. Категория — СНП. Производитель в предоставленных данных не указан. Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в исходных данных отсутствуют, поэтому не приводятся.
