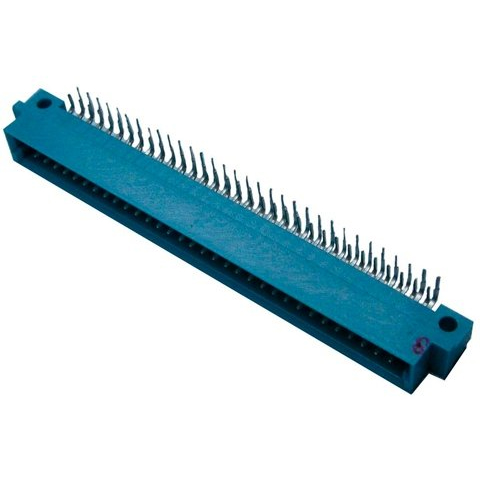

СНП58-64В-23-1-В

СНП58-64В-23-1-В — это низкочастотный прямоугольный приборный (блочный) разъём типа СНП58, вилка для печатного монтажа с 64 контактами; предназначен для соединения/разъединения электрических цепей постоянного, переменного и импульсного тока в аппарате с печатной платой.

Конструкция и назначение

• Разъёмы серии СНП58 состоят из вилки и розетки и выполнены для печатного (планарного) или объёмного монтажа в зависимости от конкретного исполнениja; исполнение с обозначением «вилка» указывает на половину с штырьковыми контактами.

• Типоразмеры выпускают со 16, 32, 48, 64 и 96 контактами; модель с «64» в обозначении имеет 64 контакта.

Электрические характеристики

• Разъёмы рассчитаны на работу при напряжениях до 250 В (в зависимости от шага контактов и исполнения встречаются исполнения для 250/400/1000 В) и ток до ~1–2 А на контакт в типичных исполнениях.

• Контактное сопротивление не более примерно 0,015 Ом; сопротивление изоляции — высокое (порядка МОм), обеспечивающее надёжную развязку цепей.

Материалы и покрытие контактов

• Контакты могут иметь покрытия из золота или серебра (встречаются варианты с 2 мкм золотого покрытия и др.); это повышает коррозионную и контактную надёжность.

• В некоторых справочниках указывают точное содержание драгоценных металлов (в частности золото ≈0,204 г в единице), что важно при утилизации/переработке.

Механические и климатические свойства

• Климатическое исполнение — всеклиматическое (работа в широком диапазоне температур), типичный диапазон рабочих температур — примерно от −60 °C до +70…+100 °C в зависимости от ТУ.

• Минимальная наработка порядка 10 000 часов и ресурс расцеплений/сочленений около 500 циклов; ударная и виброустойчивость предусмотрены по стандартным требованиям для приборной техники.

Применение

• Применяются в приборостроении, вычислительной технике, автоматизированных системах управления и других изделиях, где требуется надёжное блочное соединение сигнальных цепей и питания при низких частотах.

Пример иллюстрации (что означает маркировка)

• СНП58 — семейство разъёмов; 64 — количество контактов; В — климатическое/конструктивное исполнение; 23 — конструктивная разновидность (например, вилка косвенного/прямого соединения печатной платы); 1 — вариант исполнения; В (в конце) — вилка (или иной уточняющий индекс в зависимости от стандарта).
