СНП58-64Р-20-2-В ОТК

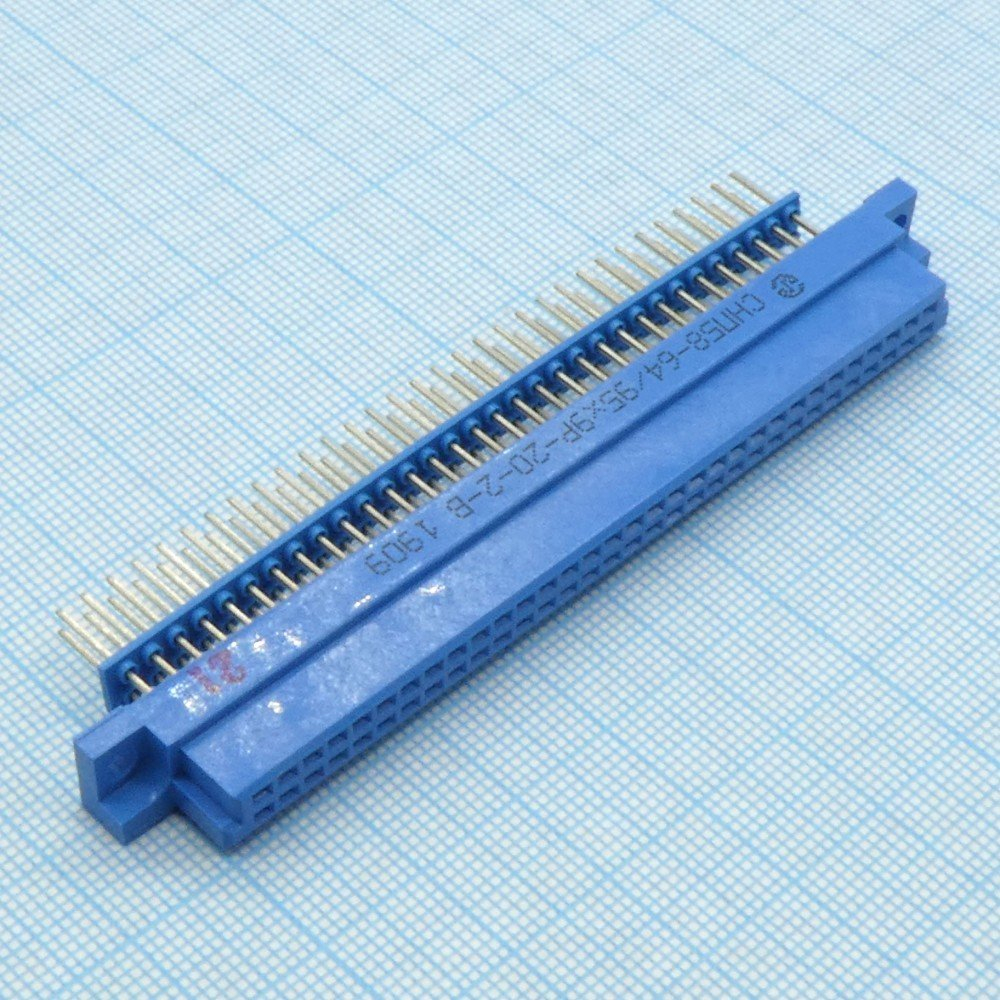

СНП58-64Р-20-2-В — это прямоугольный низкочастотный электрический соединитель для печатного монтажа, выполненный во всеклиматическом исполнении «В». Он относится к серии СНП58, имеет 64 контакта и предназначен для работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

Маркировка читается так: СНП58 — серия соединителя, 64 — число контактов, Р — розетка, 20 — исполнение хвостовиков для прямого монтажа в отверстия печатной платы, 2 — серебряное покрытие контактов, 0 — тип хвостовика для печатного монтажа, В — всеклиматическое исполнение.

Основные свойства

Соединитель применяется в вычислительной технике, приборостроении и системах автоматизации, где нужен надежный разъемный контакт между платами или узлами. Для таких изделий указываются малые потери на контакте, стойкость к вибрации и широкому диапазону температур, что делает их пригодными для работы в жестких условиях.

Кратко о конструкции

Изделие состоит из двух сопрягаемых частей — вилки и розетки; для этой модели речь идет именно о розетке. Контакты могут иметь серебряное или золотое покрытие, а монтаж выполняется пайкой при установке в печатную плату.

По качеству ОТК

Обозначение «ОТК» указывает на категорию приемки изделия отделом технического контроля, то есть на обычную промышленную приемку без специальной военной приемки. Для серии СНП58 также встречается исполнение по другим техническим условиям, но в вашем обозначении важна именно версия с ОТК.

Если нужен обзор применения

Если рассматривать его на практике, СНП58-64Р-20-2-В обычно выбирают там, где важны надежное многоконтактное соединение, компактность и устойчивость к внешним воздействиям. Это типичный промышленный разъем для внутреннего монтажа в аппаратуре.
