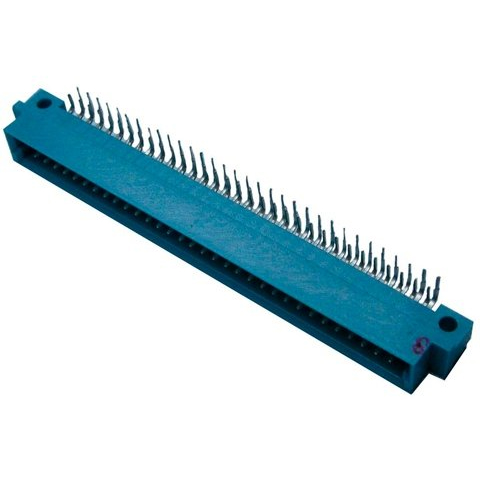

СНП58-64Р-20-1-В

Цена: ПОД ЗАКАЗ

В наличии: 19 шт.

Технические характеристики

СНП58-64Р-20-1-В

СНП58-64Р-20-1-В — это прямоугольный электрический соединитель серии СНП58, рассчитанный на врубное соединение и внутренний монтаж в аппаратуре. Он относится к всеклиматическому исполнению «В» и обычно применяется в приборах, вычислительной технике и системах управления.

Что означает обозначение

СНП58 — серия низкочастотных прямоугольных соединителей для печатного монтажа.
64 — число контактов в данном исполнении.
20 — прямое соединение по конструктивному исполнению.
В — всеклиматическое исполнение.

Основные особенности

Соединитель состоит из двух частей: вилки и розетки.
Контакты могут иметь золочёное или серебряное покрытие.
Изделие рассчитано на работу в цепях постоянного, переменного и импульсного тока.
Для серии СНП58 характерна высокая стойкость к внешним климатическим воздействиям, включая влажность, туман и перепады температуры.

Характеристики серии

Для соединителей СНП58 указываются такие типовые параметры: рабочее напряжение до 250 В при шаге 2,5 мм, ток до 1 А на контакт, сопротивление контакта не более 0,015 Ом, сопротивление изоляции не менее 5000 МОм, ресурс до 500 сочленений и температурный диапазон примерно от -60 до +100 °C.

Где применяется

Такие соединители используют в аппаратуре, где важны компактность, надёжный контакт и возможность многократного соединения/разъединения: в приборах, вычислительных комплексах, автоматизированных системах управления и другой радиоэлектронной технике.

Если нужно, могу отдельно разобрать именно расшифровку каждого символа в маркировке СНП58-64Р-20-1-В по буквам и цифрам.

Описание

СНП58-64Р-20-1-В

СНП58-64Р-20-1-В: надёжный 64-контактный разъём для печатного монтажа

СНП58-64Р-20-1-В — прямоугольный низкочастотный электрический соединитель серии СНП58, предназначенный для коммутации цепей в электронной, измерительной и промышленной аппаратуре. Исполнение с 64 контактами подходит для компактного и упорядоченного подключения большого числа сигнальных линий на печатной плате.

Разъём применяется в оборудовании, где важны стабильность электрического контакта, вибростойкость и работоспособность в широком диапазоне внешних воздействий. Типовая область использования включает системы автоматизации, вычислительные комплексы, контрольно-измерительные приборы, телекоммуникационное и специализированное электронное оборудование.

Конструкция СНП58-64Р-20-1-В

Маркировка СНП58-64Р-20-1-В указывает на принадлежность изделия к серии прямоугольных низкочастотных соединителей для печатного монтажа. Обозначение «64» соответствует 64 контактам, а литера «Р» используется для розеточной части соединителя. Конструктивное исполнение «20» предусматривает прямую розетку косвенного соединения с печатной платой.

Соединитель рассчитан на пайку при установке на печатную плату. Контакты могут иметь защитное покрытие на основе золота или серебра, что способствует снижению переходного сопротивления и поддержанию надёжности соединения при многократной коммутации.

Основные характеристики

Для соединителей серии СНП58 с 64 контактами характерны следующие параметры:

Параметр	Значение
Тип	Низкочастотный прямоугольный соединитель
Количество контактов	64
Назначение	Печатный монтаж, врубное сочленение
Шаг контактов	2,5 мм
Рабочее напряжение	До 250 В при шаге 2,5 мм
Ток на контакт	До 1 А
Сопротивление контакта	Не более 0,015 Ом
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +70 °C по данным ТУ для указанного исполнения
Минимальная наработка	10 000 часов
Число сочленений и расчленений	500
Климатическое исполнение	В, всеклиматическое

Приведённые параметры относятся к семейству СНП58 и должны уточняться по технической документации на конкретную модификацию и применяемым техническим условиям.

Преимущества применения

СНП58-64Р-20-1-В востребован в аппаратуре, где необходимо подключить большое число цепей без усложнения компоновки. Формат с 64 контактами позволяет сократить количество отдельных разъёмов и сделать внутреннюю разводку оборудования более организованной.

К ключевым преимуществам относятся:

64-контактная конфигурация для многолинейных соединений.
Прямоугольная конструкция, удобная для приборного и печатного монтажа.
Возможность работы с постоянным, переменным и импульсным током.
Низкое переходное сопротивление контактов.
Ресурс до 500 циклов сочленения и расчленения.
Всеклиматическое исполнение для эксплуатации в условиях повышенной влажности, вибраций и перепадов температуры.
Совместимость вилок СНП58 с розетками серий СНП58 и СНО63 при соблюдении конкретной конструкции и документации.

Где используется разъём

Разъём СНП58-64Р-20-1-В подходит для разработки, ремонта и модернизации электронных устройств с печатными платами. Его применяют в следующих направлениях:

Автоматизированные системы управления технологическими процессами.
Контрольно-измерительная аппаратура.
Промышленная электроника и шкафное оборудование.
Вычислительные и информационные комплексы.
Системы передачи сигналов и многоканальные интерфейсные модули.
Специализированная техника, рассчитанная на работу в сложных климатических условиях.

При подборе ответной части, разводке печатной платы и выборе технологии пайки важно сверяться с чертежом, схемой расположения контактов и требованиями соответствующих технических условий. Это помогает обеспечить корректное сочленение, необходимую электрическую прочность и расчётный срок службы соединения.
